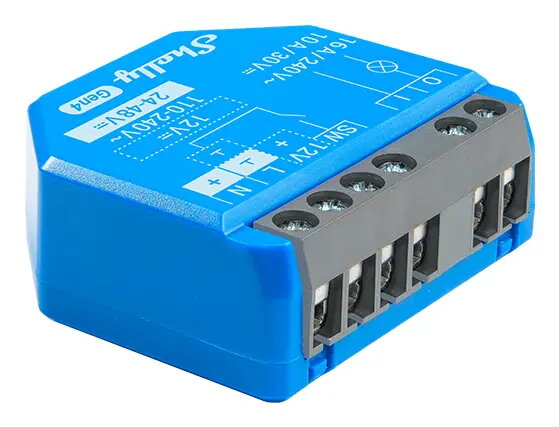

Gudrais slēdzis Shelly 1 Gen4 — bezvadu 240 V AC, Wi‑Fi 2.4 GHz, Bluetooth 5.0, ZigBee, plastmasas korpuss 42×16×37 mm

Shelly 1 Gen4 Zigbee/Matter kontrolieris ir kompakts ierīces modulis ar potenciālsvobodām kontaktēm, kas ļauj attālināti vadīt un automatizēt elektriskos ķēdes un ierīces, izmantojot lokālo tīklu vai internetu. Ierīce atbalsta vairākus komunikācijas protokolus (Wi‑Fi, Bluetooth, Zigbee, Matter) un to var integrēt ar Google Home, Alexa un SmartThings. Tāpat ierīce var darboties kā Zigbee repiteris, uzlabojot savienojuma stabilitāti vietās ar vāju signālu.

Priekšrocības

Shelly 1 Gen4 atbalsta četrus bezvadu protokolus (Zigbee 802.15.4, Wi‑Fi 802.11 b/g/n, Bluetooth 4.2 un Matter), tam ir zems enerģijas patēriņš (< 1 W) un uzstādīšanai nav nepieciešama nulles vads. Iebūvētā plānošana (līdz 20 grafikiem), ShellyScript atbalsts, MQTT un HTTP API nodrošina elastīgas automatizācijas iespējas un integrāciju ar trešo pušu sistēmām. Nelielas izmērs (37 × 42 × 16 mm) un svars (26 g) ļauj to uzstādīt aiz slēdžiem vai sadales kastēs.

Piemērots

• Attālinātai apgaismojuma ķēžu ieslēgšanai un automatizācijai
• Mazsadzīves ierīču, motoru un releju vadībai dzīvojamās un komerctelpās
• Integrācijai Zigbee vai Matter viedās mājas ekosistēmās un balss asistentos
• Zigbee tīkla pārklājuma paplašināšanai, darbojoties kā repiteris

Galvenās specifikācijas

• Ražotājs: Shelly; Modelis: 1Gen4; MPN: 1Gen4; EAN: 3800238070687
• Izmēri: 37 × 42 × 16 mm; Svars: 26 g
• Barošana: 110–240 V~ ; 24–48 V= ; 12 V=; Patēriņš < 1 W; Neitrālais vads nav obligāts
• Maks. pārslēgšana: 240 V~ / 30 V=; Maks. strāva: 16 A (240 V~) / 10 A (30 V=)
• Bezvadu savienojumi: Wi‑Fi 802.11 b/g/n (2412–2472 MHz, <20 dBm, līdz 30 m telpās), Bluetooth 4.2 (2402–2480 MHz, <4 dBm, līdz 10 m telpās), Zigbee 802.15.4 (2400–2483.5 MHz, <20 dBm, līdz 100 m telpās)
• Mikrokontrolleris: ESP‑Shelly‑C68F; Flash atmiņa: 8 MB
• Grafiki: līdz 20; Webhooks: 20 (5 URL katram); Skripti: ShellyScript; Protokoli: MQTT(S), HTTP API, WebHooks, UDP, KNX net/IP
• Darba temperatūra: -20 °C līdz 40 °C; Mitrums: 30–70% RH; Maks. augstums: 2000 m

Kā lietot

Uzstādiet Shelly 1 Gen4 uz sienas konsoles vai elektriskajā kastē, ievērojot ieteiktos vadu savienošanas noteikumus: atbrīvojiet vadus 6–7 mm un pievelciet skrūvju spailes ar maksimālo griezes momentu 0.4 Nm. Savienojiet ierīci ar izvēlēto ekosistēmu caur Wi‑Fi, Zigbee koordinātoru, Bluetooth vai Matter kontrolieri. Konfigurējiet ierīces parametrus, grafikus un automatizāciju, izmantojot iebūvēto tīmekļa saskarni vai ShellyCloud lietotni, kā arī izmantojot HTTP API vai MQTT. Izmantojiet potenciālsvobodās kontaktus, lai pārslēgtu slodzes atbilstoši norādītajiem sprieguma un strāvas ierobežojumiem; nepieciešamības gadījumā pievienojiet repiterus Zigbee pārklājuma uzlabošanai.

Lietošanas ieteikumi

Lai nodrošinātu ārējo aizsardzību, izmantojiet pretpārslodzes automātu (EN60898‑1, B vai C raksturojums, nominālā strāva maks. 16 A, minimālā izslēgšanas spēja 6 kA). Nodrošiniet uzstādīšanu saskaņā ar norādīto temperatūras un mitruma robežās un ievērojiet vietējos elektroinstalācijas noteikumus. Integrējot Zigbee tīklā, novietojiet kontrolieri tā, lai saglabātu uzticamus signāla ceļus, un izvairieties no ilgstošas iedarbības uz temperatūrām ārpus darba diapazona.
