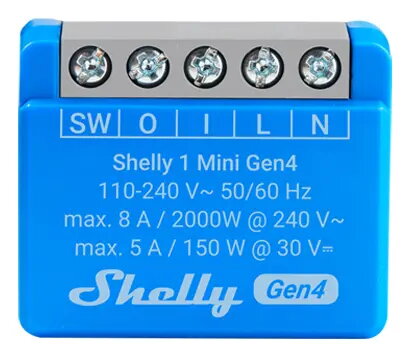

Gudrais slēdzis Shelly 1 Mini Gen4 1P bezvadu 110–240V 50–60Hz 1.2W Bluetooth Wi‑Fi ZigBee 34×16×29 mm

Shelly 1 Mini Gen4 ir kompakts vienpolu bezvadu viedais releja kontrolieris (29 x 34 x 16 mm), paredzēts uzstādīšanai sadales/rozetes kārbās, aiz slēdžiem vai citās šaurās vietās. Tas nodrošina potenciālsvobodu (sausais) NO kontaktu galvaniski atdalītai vadībai apgaismojumam, vārtiem, zvaniem, relejiem un citiem automatizācijas ierīcēm. Ierīce atbalsta lokālu un attālinātu vadību, grafikus, ainas un skriptus, kā arī integrējas ar Google Home, Amazon Alexa un Samsung SmartThings. Ir atbalsts Wi‑Fi, Zigbee, Bluetooth un Matter protokoliem.

Priekšrocības

Kontrolierim ir vairāki radio interfeisi — Wi‑Fi (802.11 b/g/n), Zigbee (802.15.4) un Bluetooth 5.0 — un tas var darboties kā BLE vārteja un Wi‑Fi/Zigbee signāla pastiprinātājs citiem IoT ierīcēm. Matter atbilstība paplašina integrācijas iespējas dažādās ekosistēmās. Ierīce atbalsta tīkla slēgšanu līdz 240 VAC un zema sprieguma slēgšanu līdz 30 VDC caur potenciālsvobodu NO releju, satur iebūvētu temperatūras sensoru un ESP‑Shelly‑C68F mikrokontrolleri ar 8 MB flash atmiņu skriptiem un reāllaika uzdevumiem. Kompaktais plastmasas korpuss paredzēts ierobežotām uzstādīšanas vietām.

Piemērots

• Apkārt apgaismojuma un nelielu ierīču tālvadībai un lokālai vadībai
• Integrācijai Zigbee vai Matter viedmāju ekosistēmās
• Vārtu, zvanu vai releju vadībai, kur nepieciešama galvaniskā atdalīšana
• Uzstādīšanai sadales/rozetes kārbās vai aiz slēdžiem

Galvenās specifikācijas

• Ražotājs: Shelly; Modelis: 1MiniGen4
• Izmēri: 29 x 34 x 16 ±0.5 mm; Svars: 19 ±1 g
• Barošana: 110–240 VAC; Patēriņš: < 1.2 W
• Relejs: potenciālsvobods NO kontakts, 1‑polu; Maks. pārslēgšanas spriegums: 240 VAC / 30 VDC
• Maks. pārslēgšanas strāva: 8 A (240 VAC), 5 A (30 VDC); Maks. izejas jauda: 2000 W (240 VAC), 150 W (30 VDC)
• Bezvadu: Wi‑Fi 802.11 b/g/n (2412–2472 MHz), Bluetooth 5.0 (2402–2480 MHz), Zigbee 802.15.4 (2400–2483.5 MHz)
• Diapazons (tipiski): Wi‑Fi līdz 30 m iekštelpās, Zigbee līdz 100 m iekštelpās, Bluetooth līdz 10 m iekštelpās
• Mikrokontrolleris: ESP‑Shelly‑C68F; Flash atmiņa: 8 MB
• Grafiki: līdz 20; Webhooks: 20 (līdz 5 URL katrs); Atbalsta skriptus un MQTT
• Darbības temperatūra: -20°C līdz 40°C; Mitrums: 30%–70% RH; Montāža: rozetes kārbā

Kā lietot

Uzstādiet Shelly 1 Mini Gen4 atbilstošā sadales vai rozetes kārbā, ievērojot vietējos elektroinstalācijas noteikumus. Savienojiet barošanu un slodzi pēc shēmas, ievērojot maksimālos strāvas un sprieguma parametrus un ieteiktos vadu šķērsgriezumus (0.2–2.5 mm²). Konfigurējiet ierīci, izmantojot Shelly Smart Control lietotni vai iebūvēto tīmekļa interfeisu; pēc nepieciešamības pievienojiet Zigbee vai Matter ekosistēmai. Izveidojiet grafikus, ainas vai skriptus lietotnē vai integrējiet caur HTTP/HTTPS, MQTT, WebHooks vai KNX net/IP lokālai vai attālai automatizācijai.

Lietošanas ieteikumi

Izmantojiet atbilstošu ārējo aizsardzību (diferenciāla automāts ar B vai C raksturu, nominālais strāvas lielums ne vairāk kā 10 A) un pievelciet savienojumus ar norādīto griezes momentu (0.4 Nm). Nepārsniedziet releja maksimālo pārslēgšanas strāvu un ievērojiet ierīces darba temperatūras un mitruma ierobežojumus. Darbus ar tīkla ķēdēm veic kvalificēts elektriķis.
