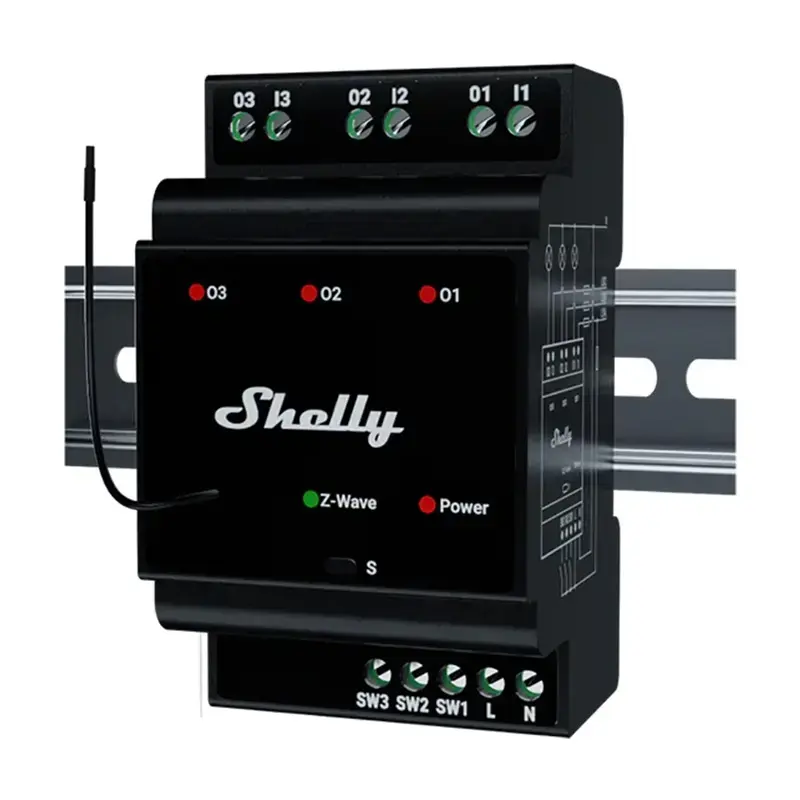

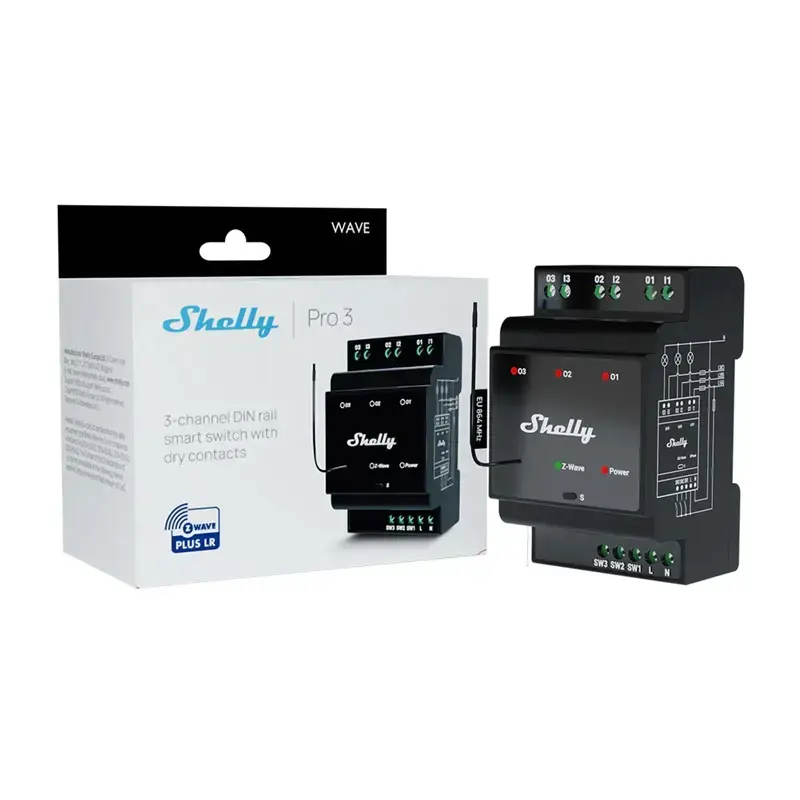

DIN sliedes relejs Shelly WavePro3 3 kanālu Z-Wave, 110–240 V, 25 A uz kanālu, AES-128, montāža DIN

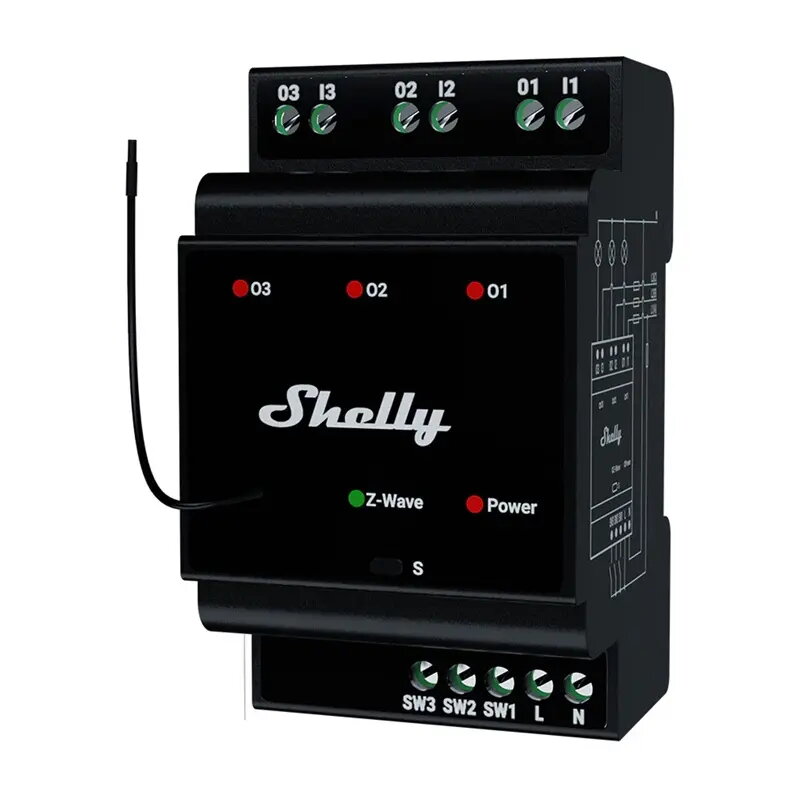

Shelly Wave Pro 3 ir DIN reiles montāžai paredzēts 3 kanālu relejs ar Z-Wave un Z-Wave Long Range atbalstu, izstrādāts profesionālām un komerciālām elektroinstalācijām. Ierīce nodrošina trīs potenciālnеatkarīgus releja izvades kontaktus neatkarīgai ķēžu vadībai līdz kopējam 48 A, kā arī integrāciju Z-Wave tīklos, kas ļauj tālvadību, grafiku, ainas un automatizāciju caur saderīgu Z-Wave vārteju. Kompaktais korpuss un DIN reiles forma nodrošina ērti sakārtotu integrāciju sadales skapjos.

Priekšrocības

Trīs neatkarīgi kanāli (16 A uz kanālu, 48 A kopā), Z-Wave Long Range režīma iespēja ar signāla darbības rādiusu līdz 1000 m redzamības attālumā (80 m iekštelpās), kā arī mesh režīma atbalsts tīkla paplašināšanai. Ierīce patērē mazāk par 0,3 W gaidstāves režīmā, piedāvā pārkaršanas aizsardzību ar automātisku izslēgšanu virs 80°C un paziņojumu vārtejai, potenciālnеatkarīgus kontaktus dažādu slodžu vadībai un iespēju OTA atjauninājumiem. Atbalsta S2, S2 Authenticated un S0 drošības standartus Z-Wave integrācijā.

Piemērots

• Centrāla apgaismojuma vadība mājās un komerctelpās
• Sildīšanas vai citu rezistīvo slodžu vadība sadales skapī
• Induktīvu vai kapacitīvu slodžu integrācija (ar RC/snubber ķēdi) viesnīcās un birojos
• Lielas ēkas, kur nepieciešams tāls Z-Wave darbības rādiuss

Atslēgas specifikācijas

• Ražotājs: Shelly; Modelis: WavePro3; MPN: WavePro3; EAN: 3800238071998
• Barošana: 110–240 V AC, 50/60 Hz
• Patēriņš: < 0,3 W
• Pārslēgšana: max AC 240 V, max DC 30 V
• Maks. pārslēgšanas strāva: 16 A uz kanālu, 48 A kopā
• Kanāli: 3 potenciālnеatkarīgi releja izvadi
• Z-Wave: Mesh režīms (868.4 MHz, līdz ~40 m iekštelpās, var darboties kā repeater); Long Range (864.0 MHz, līdz 80 m iekštelpās / līdz 1000 m ārā, LR režīmā repeater nav pieejams)
• Procesors: Z-Wave S800; RF jauda < 25 mW
• Izmēri: 96 × 53 × 59 ±0.5 mm; Svars: 150 g; Montāža: DIN reile
• Klemmas: maksimālais griezes moments 0.4 Nm; vadu šķērsgriezums 0.5–2.5 mm²; izolācijas noņemšanas garums 6–7 mm
• Darba temperatūra: -20°C līdz 40°C; Mitrums: 30–70% RH; Maksimālais uzstādīšanas augstums: 2000 m

Kā lietot

Montējiet Shelly Wave Pro 3 uz standarta DIN reiles sadales skapī, ievērojot vietējos elektrodrošības normatīvus. Pievienojiet barošanas un slodžu vadus potenciālnеatkarīgajām klemēm, ievērojot klemmas griezes momenta un izolācijas noņemšanas prasības. Pievienojiet ierīci saderīgai Z-Wave vārtejai, izmantojot SmartStart (QR koda skenēšana) vai vārtejas iekļaušanas procedūru. Konfigurējiet kanālus, grafikus un ainas vārtejas saskarnē, lai iespējotu tālvadību un automatizāciju. Induktīviem vai kapacitīviem slodzēm nodrošiniet RC/snubber ķēdi, ja tas ir nepieciešams.

Lietošanas ieteikumi

Lietojiet Shelly Wave Pro 3 centrālai apgaismojuma un vidējas jaudas iekārtu pārslēgšanai, nepārsniedzot norādītos kanāla un kopējos strāvas limitus. Pārliecinieties par RC/snubber aizsardzību, ja vadāt induktīvas vai kapacitīvas slodzes. Uzturiet apkārtējās vides apstākļus atbilstošus specifikācijai un izmantojiet OTA atjauninājumus caur vārteju, lai saglabātu drošību un funkcionalitāti.
