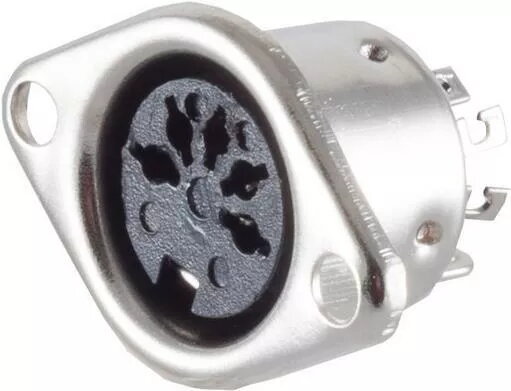

Paneļa montāžas 5-pinu DIN ligzda ShiverPeaks 53110 ar metāla flanču drošai fiksācijai. Izstrādāta audio un zemvoltāžas signālu savienošanai; flančveida DIN savienotājs nodrošina standarta 5-pinu interfeisu ierīcēm, piemēram, audio aprīkojumam, sintezatoriem, MIDI iekārtām un vecākiem AV vienībām. Metāla flancis ļauj stabilu uzstādīšanu šasijā vai panelī, kur nepieciešams fiksēts DIN ieeja/izvade.
Ieguvumi
ShiverPeaks 53110 apvieno standarta 5 kontaktu izvietojumu ar metāla flanču, kas uzlabo mehānisko stabilitāti un nodrošina iespēju korpusa zemēšanai. Paneļa montāža atvieglo uzstādīšanu instrumentu paneļos, statīvos vai korpusos, un izturīgā konstrukcija paredzēta atkārtotai kabeļu ievietošanai un izņemšanai. Savienotājs ir savietojams ar izplatītām 5-pinu DIN spraudnēm, kas tiek izmantotas audio, MIDI un vecākās AV lietojumprogrammās.
Piemērots
- Sintezatoru un MIDI kontrolieru savienošanai ar audio iekārtām
- Paneļa montāžai audio ieejām/izvadēm pastiprinātājos, mikseros vai efektu ierīcēs
- Vecāka AV vai hi‑fi aprīkojuma remontam vai modernizācijai, kas izmanto 5-pinu DIN
- Zemvoltāžas signālu maršrutēšanai pielāgotos korpusos un vadības paneļos
Galvenās specifikācijas
- Savienotāja tips: 5-pinu DIN ligzda
- Montāžas veids: paneļa / flanča montāža
- Materiāls: metāla flancis un kontakti (konstrukcijas detaļas — pie ražotāja)
- Paredzēts lietošanai: audio un zemvoltāžas signālu savienojumi (tostarp MIDI un vecāks AV)
- Lietošanas vide: montāža šasijā, instrumentu panelī, statīvā vai korpusā
Kā lietot
Uzstādiet ShiverPeaks 53110 sagatavotajā paneļa uzgriešanās atverē un nostipriniet to ar flanča stiprinājumiem. Vadus pievienojiet un pielodējiet vai piecrimpojiet pie ligzdas kontaktiem atbilstoši ierīces shēmai un elektro drošības prasībām. Pēc mehāniskās uzstādīšanas un vadu pieslēgšanas pārbaudiet kontinuitāti un kontakta kārtību ar multimetrā pirms ārējo ierīču pieslēgšanas. Lietojiet savietojamus 5-pinu DIN spraudņus un vadus, lai nodrošinātu drošu savienojumu.
Lietošanas ieteikumi
Uzstādot flančveida DIN ligzdu, nodrošiniet pareizu paneļa atveres un stiprinājumu izlīdzinājumu, lai izvairītos no mehāniskā stresa uz savienotāja. Pēc iespējas izmantojiet kabeļu sprieguma atbrīvošanu (strain relief) un pārbaudiet zemējumu, ja flancis paredzēts korpusa zemēšanai. Nelieciet pārāk lielu griezes momentu pie pievienotajām spraudnēm, lai pagarinātu kontaktu kalpošanas laiku.
