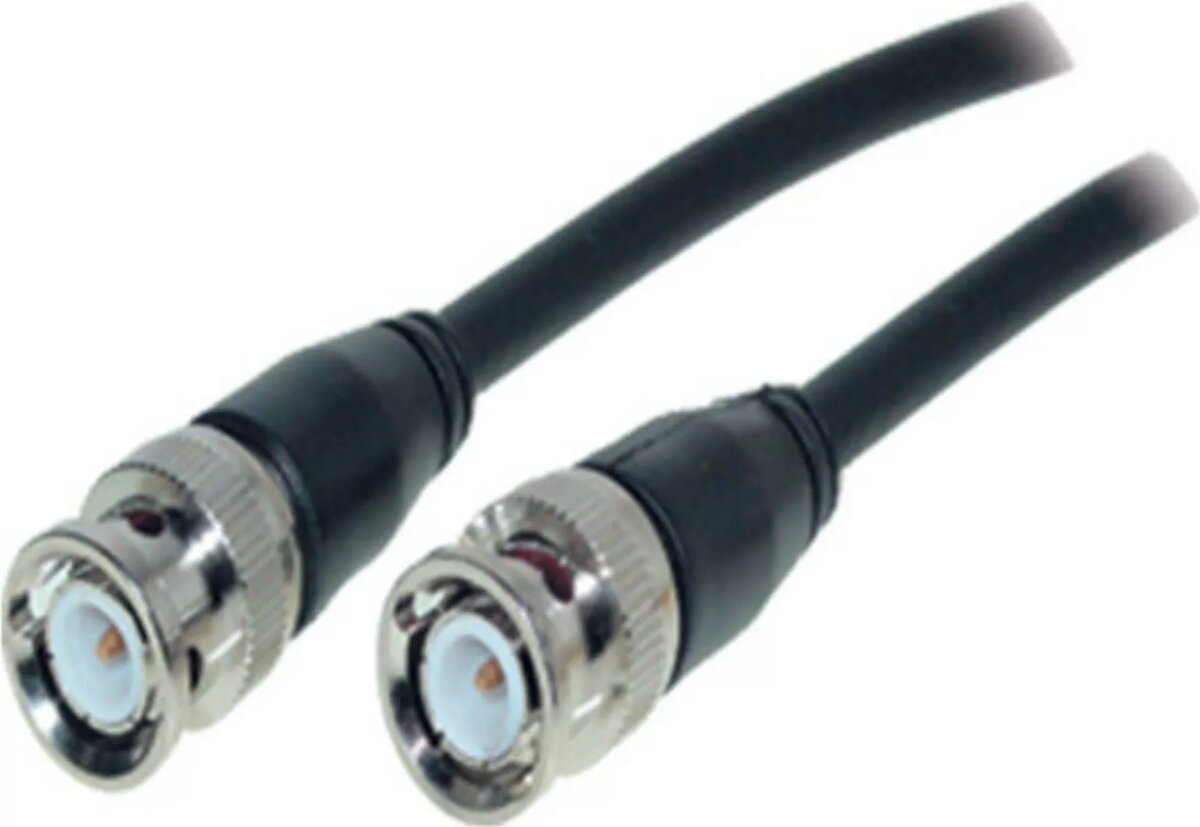

ShiverPeaks 77503 RG koaksiālais kabelis ar BNC savienotājiem ir paredzēts stabilai signāla pārsūtīšanai audio, video un radiofrekvenču lietojumos. Kā RG sērijas koaksiālais kabelis tas nodrošina raksturīgo pretestību un ekrānēšanu, kas nepieciešama īsiem un vidēji gariem savienojumiem starp ierīcēm ar BNC portiem, piemēram, kamerām, monitoriem, raidīšanas iekārtām un mērierīcēm. Kabelis ir piemērots signālu pārvadi studijās, CCTV uzstādījumos un laboratorijas testos.
Priekšrocības
Kabeļa konstrukcija apvieno BNC bajoneta tipa savienotājus ar RG sērijas koaksiālo serdi, nodrošinot konsekventu pretestības saskaņošanu un samazinātu signāla atspoguļošanos. Ekrānēšana palīdz samazināt ārējo elektromagnētisko traucējumu ietekmi, saglabājot skaidru kompozīta video un RF signālu pārvadi. BNC savienotāji nodrošina ātru un drošu mehānisko savienojumu, kas ērtā atsavināšanā un pārkārtošanā ir ērti lietojams.
Piemērots
- Savienot CCTV kameras ar DVR ierīcēm vai monitoriem
- Komutēt kompozīta video signālus studiju vai raidorganizāciju iekārtās
- Savienot RF mērierīces un signālu ģeneratorus
- Īsiem savienojumiem starp profesionālajām AV ierīcēm ar BNC portiem
Atslēgas specifikācijas
- Savienotāju tips: BNC vīriešu — BNC vīriešu
- Kabeļa klase: RG sērijas koaksiālais kabelis
- Pretestība: aptuveni 50 omi (raksturīgi RG 58 tipam)
- Garums: aptuveni 3,0 m
- Ekrānēšana: aukla un/vai folijas slānis traucējumu samazināšanai
- Tipiskās lietošanas jomas: kompozīta video, RF signālu pārsūtīšana, testēšana un mērījumi
Kā lietot
Pielieciet BNC savienotājus pie atbilstošajiem ligzdām uz ierīcēm, saskaņojot bajonetu, spiežot un pagriežot līdz bloķēšanai. Pārliecinieties, ka ligzdas ir tīras pirms pievienošanas. Novietojiet kabeli bez asiem saliekumiem un vietām, kur tas tiek ilgstoši saspiests, jo tas var bojāt iekšējo vadītāju un ekrānu. Ja izmantojat vairākus kabeļus, atzīmējiet galus, lai uzturētu saprotamu signālu maršrutu un atvieglotu traucējumu novēršanu.
Lietošanas ieteikumi
Lai samazinātu signāla zudumus, turiet kabeļu garumus pēc iespējas īsākus. Izvairieties no kabeles vilkšanas paralēli augstsprieguma vadiem, lai samazinātu traucējumus. Gadījumā, ja nepieciešami gari posmi vai kritiska RF veiktspēja, apsveriet iespēju izmantot augstākas specifikācijas koaksiālo kabeli vai papildus izvietot pastiprinātājus un pareizu terminēšanu.
