Siemens 5ST3674-0 kontaktsliede 10mm2 1P+N 12 moduļi šauriem automātslēdžiem

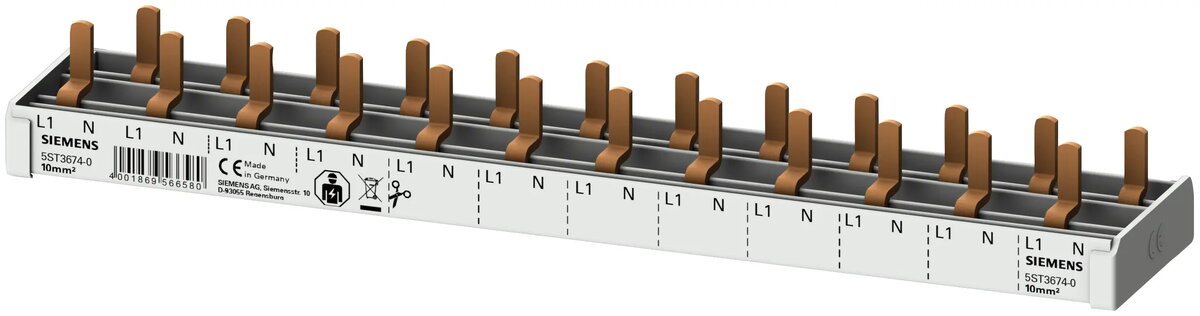

Siemens 5ST3674-0 ir augstas kvalitātes 10 mm2 tapu tipa kopne, kas īpaši izstrādāta 1P+N elektriskajām konfigurācijām. Šī 12 moduļu kopne ir paredzēta efektīvai un uzticamai strāvas sadalei moduļu sadales skapjos. Tā ir pilnībā izolēta, lai nodrošinātu maksimālu drošību ekspluatācijas un uzstādīšanas laikā, padarot to par būtisku komponentu profesionālās elektriskajās sistēmās, kurās tiek izmantotas kompaktas aizsardzības ierīces.

Priekšrocības

Šī kopne ievērojami samazina uzstādīšanas laiku un sarežģītību, ļaujot vienlaikus pieslēgt vairākus kompaktus automātiskos slēdžus. Tās izturīgā konstrukcija nodrošina drošu un stabilu elektrisko kontaktu, samazinot vaļīgu savienojumu risku. Pilnībā izolētā konstrukcija nodrošina uzticamu aizsardzību pret pieskaršanos, kas uzlabo drošību gan uzstādītājam, gan galalietotājam. Turklāt kompaktais 12 moduļu formāts ir optimizēts vietas taupīšanai mūsdienu sadales skapjos, nodrošinot kārtīgu un pārskatāmu elektroinstalāciju.

Piemērots

• Šauro 1P+N automātisko slēdžu pieslēgšanai
• Moduļu sadales skapjiem
• Lietošanai ar 5SV1, 5SV6 un 5SL60 sērijas ierīcēm
• Profesionāliem elektroinstalācijas darbiem, izmantojot kompaktus komponentus

Kad tas var nebūt piemērots

Šī kopne ir īpaši izstrādāta 1P+N konfigurācijām un šauriem automātiskajiem slēdžiem. Tā nav piemērota standarta platuma automātiskajiem slēdžiem vai daudzfāžu sistēmām, kurām nepieciešams cits tapu izvietojums vai lielāks šķērsgriezums. Mēģinājums izmantot šo komponentu ar nesaderīgu aparatūru var izraisīt sliktu elektrisko kontaktu vai radīt drošības riskus.

Galvenās specifikācijas

• Šķērsgriezums: 10 mm2
• Konfigurācija: 1 pols + neitrāle (1P+N)
• Ietilpība: 12 moduļi
• Tips: Tapu tipa kopne
• Drošība: Pilnībā izolēta ar aizsardzību pret pieskaršanos

Kā lietot

Pirms kopnes uzstādīšanas pārliecinieties, ka sadales skapja strāvas padeve ir pilnībā atslēgta. Savietojiet kopnes tapas ar saderīgo šauro automātisko slēdžu spailēm. Stingri ievietojiet tapas spaiļu atverēs un pievelciet spaiļu skrūves saskaņā ar ražotāja norādīto griezes momentu. Pārliecinieties, ka kopne ir pareizi nostiprināta un nav pieejamas atklātas metāla daļas. Pēc uzstādīšanas pārbaudiet savienojumus, pirms atjaunojat strāvas padevi sistēmai.

Kas jāņem vērā pirms pirkuma

• Pārbaudiet saderību ar jūsu automātisko slēdžu sēriju
• Pārliecinieties, ka 12 moduļu garums atbilst jūsu sadales skapja izkārtojumam
• Pārbaudiet, vai 10 mm2 šķērsgriezums atbilst jūsu ķēdes strāvas prasībām
• Apstipriniet, ka 1P+N konfigurācija atbilst jūsu elektriskās sistēmas projektam

Lietošanas ieteikumi

Vienmēr nodrošiniet, ka uzstādīšanu veic kvalificēts elektriķis saskaņā ar vietējiem elektrotehniskajiem noteikumiem un drošības standartiem. Regulāri pārbaudiet savienojumus, lai konstatētu nodiluma vai termiskās iedarbības pazīmes, tādējādi saglabājot sistēmas ilgtermiņa uzticamību.
