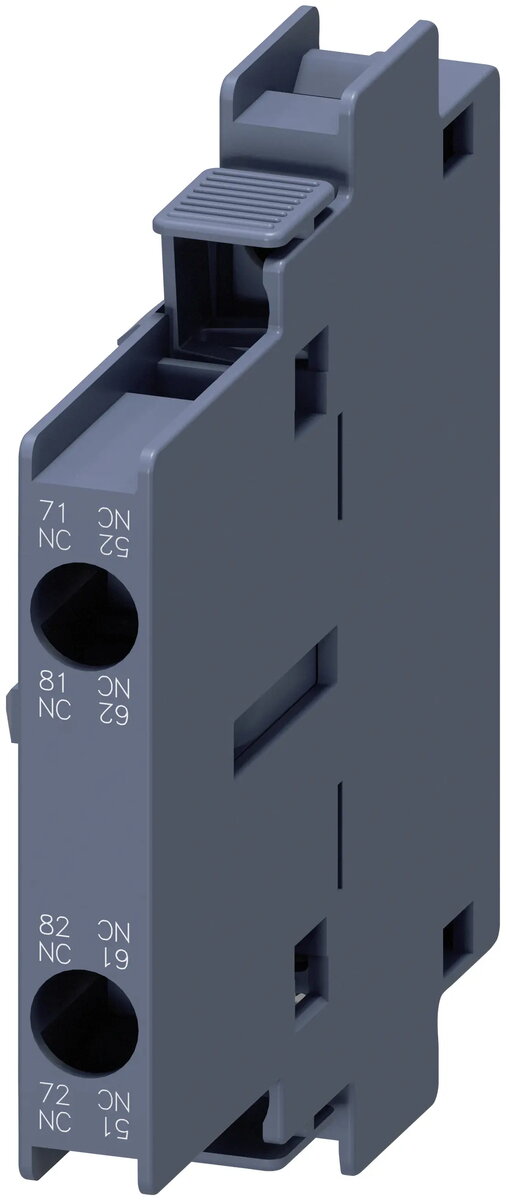

Siemens 3RH1921-1EA02 palīgkontaktu bloks, 2 NC kontakti

Siemens 3RH1921-1EA02 ir augstas kvalitātes palīgkontaktu bloks, kas paredzēts SIRIUS 3RT1 kontaktoru funkcionalitātes paplašināšanai. Ar 2 normāli aizvērtiem (NC) kontaktiem aprīkotais modulārais komponents ir izstrādāts uzticamai atgriezeniskajai saitei un vadības signālu nodrošināšanai rūpnieciskās automatizācijas sistēmās. Tas nodrošina precīzas pārslēgšanas darbības un ir veidots tā, lai izturētu prasīgu elektrisko vidi, garantējot stabilu darbību vadības ķēdēs.

Priekšrocības

Šis palīgkontaktu bloks piedāvā nevainojamu integrāciju ar 3RT1 kontaktoriem izmēros no S0 līdz S12. Konstrukcija ļauj veikt sānu montāžu bez instrumentiem, kas ievērojami atvieglo uzstādīšanas un apkopes procesus. Kā daļa no SIRIUS modulārās sistēmas, tas nodrošina augstu savietojamību un efektivitāti. Ierīce ir aprīkota ar piespiedu vadības kontaktiem, kas ir būtiski drošības sistēmās, nodrošinot uzticamu jaudas kontaktoru stāvokļa uzraudzību.

Piemērots

• Rūpnieciskās automatizācijas vadības ķēdēm
• Jaudas kontaktoru stāvokļa atgriezeniskajai saitei
• Ar drošību saistītiem pārslēgšanas uzdevumiem
• Esošo kontaktoru konfigurāciju paplašināšanai

Kad tas var nebūt piemērots

Šis konkrētais modelis ir paredzēts sānu montāžai un var nebūt piemērots lietojumiem, kuros nepieciešami priekšpusē montējami palīgkontakti. Tas ir savietojams tikai ar 3RT1 sērijas kontaktoriem un nav izmantojams ar kontaktoru sērijām, kas neatbalsta šo specifisko modulāro saskarni.

Galvenās specifikācijas

• Kontaktu konfigurācija: 2 normāli aizvērti (NC) kontakti
• Montāžas veids: Sānu
• Termināļa veids: Skrūvju spailes
• Savietojamība: SIRIUS 3RT1 kontaktori (izmēri S0 līdz S12)
• Funkcija: Momentāna pārslēgšana

Kā lietot

Palīgkontaktu bloks ir izstrādāts ātrai un ērtai uzstādīšanai. To var piestiprināt saderīga 3RT1 kontaktora sānos bez nepieciešamības pēc specializētiem instrumentiem. Kad bloks ir nostiprināts, skrūvju spailes ļauj droši pievienot vadības vadus. Pirms uzstādīšanas pārliecinieties, ka strāvas padeve ir atslēgta, un pārbaudiet, vai kontaktora izmērs atbilst S0–S12 diapazonam, lai nodrošinātu pareizu mehānisko un elektrisko savienojumu.

Kas jāņem vērā pirms iegādes

• Pārbaudiet montāžas orientācijas prasības jūsu vadības panelī.
• Pārliecinieties, ka jūsu kontaktors pieder 3RT1 sērijai.
• Pārliecinieties, vai 2 NC kontaktu konfigurācija atbilst jūsu vadības loģikas prasībām.
• Pārbaudiet, vai jūsu elektroinstalācija ir savietojama ar skrūvju tipa spailēm.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka palīgkontaktu bloks ir pilnībā nofiksēts kontaktora korpusā pirms strāvas padeves ieslēgšanas. Regulāri pārbaudiet skrūvju spaiļu savienojumus, lai uzturētu optimālu elektrisko kontaktu un novērstu signāla zudumus vadības ķēdē.
