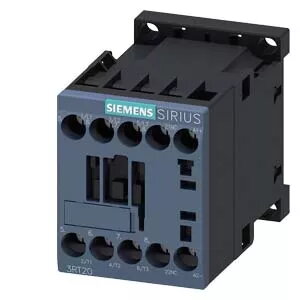

Siemens kontaktors 3RT2016-1BB42 9A 4kW 24V DC 1NC IP20

Siemens jaudas kontaktors ir paredzēts efektīvai elektrisko ķēžu vadīšanai un drošai dzinēju komutācijai rūpnieciskajā vidē. Šī Vācijā izstrādātā 3 polu ierīce, kas ir daļa no modulārās SIRIUS sistēmas, apvieno kompaktu S00 izmēra dizainu ar augstu kontaktu uzticamību un stabilu veiktspēju. Tā nodrošina 9A darba strāvu, 4kW jaudu pie 400V AC-3 režīmā, 24V līdzstrāvas spoles spriegumu un iekļautu 1 NC palīgkontaktu. Kontaktors ir ievietots melnā korpusā ar IP20 aizsardzības klasi, nodrošinot klimatabils noturību un ērtu uzstādīšanu vadības skapjos un jaudas mezglos.

Priekšrocības

Šis jaudas kontaktors piedāvā augstu kontaktu uzticamību un efektīvu komutāciju vietu taupošā, modulārā dizainā. Tas atbalsta vienkāršu integrāciju dažādās automatizācijas sistēmās un jaudas padevēs, samazinot vadu instalācijas sarežģītību pateicoties iebūvētajiem palīgkondensatoriem un priekšējo paneļu skrūvju spailēm. Ierīce ir noturīga pret klimatiskajiem apstākļiem, tai ir pasaules mēroga apstiprinājumi, piemēram, IEC un UL/CSA, un tā ir gatava darbam ar IE3 un IE4 dzinējiem. Standartizētie piederumi un saderība ar citām SIRIUS modulārajām komponentēm nodrošina elastību un vienkāršu apkopi.

Piemērots

• Rūpniecisko elektrodzinēju komutācijai un vadībai
• Vadības paneļu instalācijām un jaudas padeves mezgliem
• Rūpnieciskās automatizācijas lietojumiem, kam nepieciešama 24V līdzstrāvas vadība
• Sistēmām, kas darbojas standarta komerciālajā un rūpnieciskajā vidē

Kad tas var nebūt piemērots

Šī ierīce var nebūt piemērota lietojumiem, kuros nepieciešama augstāka aizsardzības klase par IP20 bez papildu piemērota korpusa. Tā nav paredzēta tiešai izmantošanai augstsprieguma ķēdēs, kas pārsniedz tās noteiktos darbības parametrus, vai vidē, kur tiek prasītas atsperu spailes, ja skrūvju savienojumi nav pieļaujami pēc projekta specifikācijas.

Galvenās specifikācijas

• Ierīces tips: Jaudas kontaktors
• Darba strāva: 9 A
• Jaudas kapacitāte: 4 kW pie 400 V (AC-3 / AC-3e)
• Polu skaits: 3-polu
• Spoles spriegums: 24 V DC
• Palīgkontakti: 1 NC
• Spaiļu veids: Skrūvju spaile
• Izmērs: S00
• Krāsa: Melna
• Aizsardzības klase: IP20
• Izmēri: 45 mm platums, 73 mm dziļums, 58 mm augstums

Kā lietot

Droši uzstādiet kontaktoru piemērotā korpusā vai vadības panelī, ievērojot IP20 aizsardzības prasības. Pievienojiet galvenās strāvas ķēdes 3 polu skrūvju spailēm, izmantojot atbilstoša šķērsgriezuma vadus darbam līdz 9A. Pievienojiet 24V DC vadības spriegumu spoles spailēm un ieslēdziet 1 NC palīgkontaktu savas vadības loģikā atbilstoši prasībām. Pirms sistēmas ieslēgšanas pārliecinieties, ka visi skrūvju savienojumi ir pareizi pievilkti, lai nodrošinātu drošu un vibrāciju noturīgu darbību.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka 9A darba strāva un 4kW jauda atbilst jūsu dzinēja specifikācijām
• Apstipriniet, ka jūsu vadības ķēdē ir pieejams 24V DC spriegums
• Salīdziniet fiziskos izmērus (45x73x58 mm) ar brīvo vietu vadības panelī
• Pārliecinieties, ka IP20 aizsardzības klase ir pietiekama jūsu uzstādīšanas videi

Izmantojiet Siemens jaudas kontaktoru tā noteikto elektrisko un vides parametru robežās, nodrošiniet profesionālu uzstādīšanu ar kvalificēta personāla starpniecību un regulāri pārbaudiet skrūvju savienojumus un palīgkontaktus ikdienas apkopes ietvaros.
