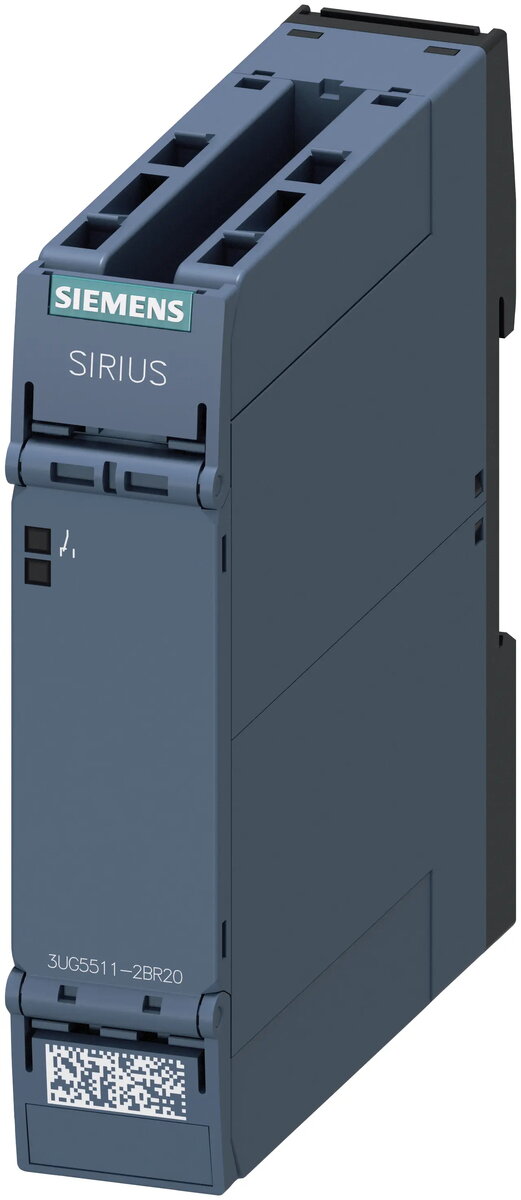

Siemens SIRIUS 3UG5511-2BR20 fāžu secības uzraudzības relejs, 3x160-690V AC, 50-60Hz, 2CO

Siemens SIRIUS 3UG5511-2BR20 ir augstas precizitātes fāžu secības uzraudzības relejs, kas izstrādāts drošai darbībai rūpnieciskās elektriskās sistēmās. Šī ierīce ir īpaši paredzēta fāžu secības, fāzes zuduma un fāžu asimetrijas uzraudzībai, nodrošinot būtisku aizsardzību motoriem un jutīgām elektriskajām iekārtām. Ar plašu darba sprieguma diapazonu 3x160-690V maiņstrāvas un saderību ar 50-60Hz frekvencēm, tas piedāvā daudzpusīgu pielietojumu dažādos enerģijas sadales tīklos.

Priekšrocības

Šis uzraudzības relejs izceļas ar kompaktu un šauru dizainu, kas ievērojami samazina nepieciešamo vietu vadības skapjos. Tas ir aprīkots ar atsperu spailēm, kas nodrošina ātru, apkopi neprasošu un pret vibrācijām izturīgu savienojumu, padarot to ideāli piemērotu prasīgiem rūpnieciskiem apstākļiem. Ierīce ir paredzēta lietošanai visā pasaulē, ko apliecina starptautiski sertifikāti un plašs sprieguma diapazons, kas novērš nepieciešamību pēc papildu palīgsprieguma. Turklāt modulārais dizains ietver noņemamas spailes un standartizētus piederumus, nodrošinot ērtu uzstādīšanu un apkopi.

Piemērots

• Mobilām sistēmām, piemēram, gaisa kondicionēšanas kompresoriem
• Refrižeratoru konteineriem
• Būvlaukumu kompresoriem
• Celtņiem un celšanas iekārtām
• Fotoelektriskām sistēmām un vēja turbīnām

Kad ierīce var nebūt piemērota

Šī ierīce ir paredzēta specifiskiem fāžu uzraudzības uzdevumiem un var nebūt piemērota sistēmām, kurām nepieciešama sarežģīta programmējama loģiskā vadība vai tādu parametru uzraudzība, kas pārsniedz fāžu secības, zuduma un asimetrijas kontroli. To nevajadzētu izmantot vidēs, kas pārsniedz norādītos sprieguma vai frekvences rādītājus.

Galvenās specifikācijas

• Darba spriegums: 3x160-690V maiņstrāva
• Frekvences diapazons: 50-60Hz
• Izejas kontakti: 2 pārslēdzējkontakti (2CO)
• Savienojuma veids: Atsperu spailes
• Uzraudzības funkcijas: Fāžu secība, fāzes zudums, fāžu asimetrija

Kā lietot

Relejs ir paredzēts uzstādīšanai vadības skapī. Pirms darba uzsākšanas pārliecinieties, ka strāvas padeve ir atslēgta. Uzstādiet ierīci uz standarta DIN sliedes. Pievienojiet trīsfāžu strāvas līnijas attiecīgajām ieejas spailēm, izmantojot atsperu savienojuma mehānismu, kuram nav nepieciešami īpaši instrumenti drošai vadu nostiprināšanai. Pēc pievienošanas ierīce automātiski uzrauga fāžu parametrus. Noņemamās spailes ļauj veikt iepriekšēju vadu sagatavošanu, vienkāršojot integrācijas procesu elektriskajos paneļos.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu sistēmas spriegums atbilst 160-690V maiņstrāvas diapazonam.
• Pārbaudiet, vai jūsu elektrotīkla frekvence ir saderīga ar 50-60Hz specifikāciju.
• Novērtējiet brīvo vietu vadības skapī, lai ievietotu šo ierīci.
• Apstipriniet, ka 2CO kontaktu konfigurācija atbilst jūsu vadības ķēdes prasībām.

Lietošanas ieteikumi

Lai nodrošinātu optimālu veiktspēju un drošību, pārliecinieties, ka visi savienojumi ir veikti saskaņā ar pievienotajām shēmām. Regulāri pārbaudiet atsperu spailes kārtējās apkopes laikā, lai pārliecinātos, ka tās ir tīras un savienojumi ir droši, īpaši vidēs ar augstu vibrācijas līmeni.
