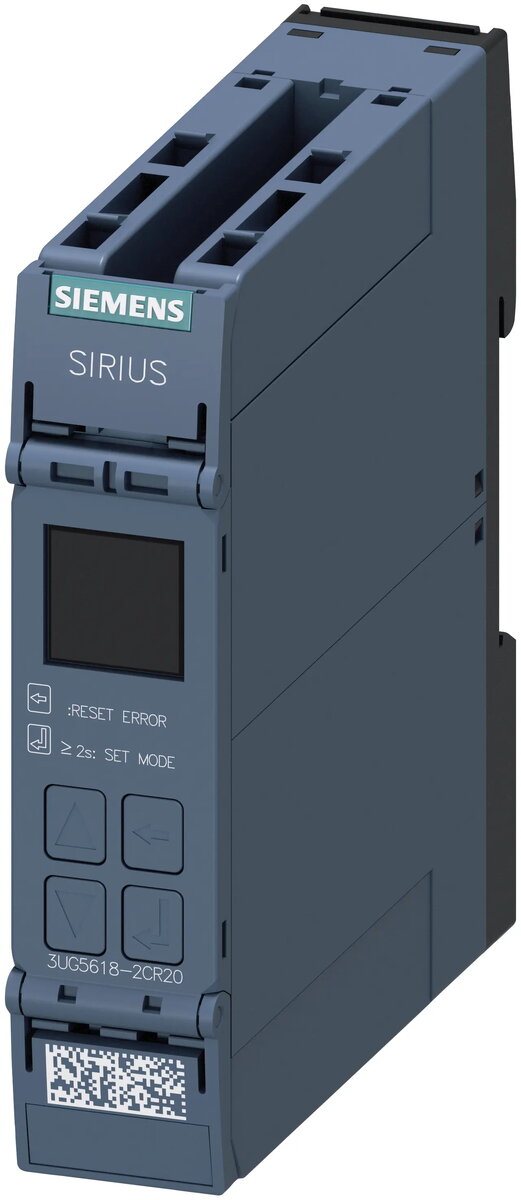

Siemens SIRIUS 3UG5618-2CR20 digitālais sprieguma kontroles relejs, 3 fāzes, 90-690V AC, 2CO

Siemens SIRIUS 3UG5618-2CR20 ir digitāls sprieguma uzraudzības relejs, kas paredzēts 3-fāžu elektrisko sistēmu drošai aizsardzībai. Šī ierīce precīzi uzrauga tādus parametrus kā fāžu secība, fāzes zudums, asimetrija, frekvence, kā arī pārspriegums un pazemināts spriegums. Ar plašu darbības diapazonu no 90 līdz 690 V maiņstrāvas un frekvenci no 15 līdz 70 Hz, tas ir piemērots dažādām rūpnieciskām iekārtām, nodrošinot aizsardzību pret elektrotīkla svārstībām un nestabilitāti.

Priekšrocības

Šis uzraudzības relejs piedāvā kompaktu dizainu, kas ietaupa vietu sadales skapjos. Digitālais interfeiss ļauj precīzi iestatīt uzraudzības funkcijas, piemēram, loga uzraudzību vai augšējo un apakšējo robežvērtību kontroli, nodrošinot lietotājam pilnīgu kontroli pār elektrisko sistēmu. Displejs, kurā redzamas faktiskās vērtības un kļūdu veidi, atvieglo diagnostiku un apkopi. Turklāt ierīce ir aprīkota ar atsperu spailēm, kas nodrošina pret vibrācijām izturīgu un apkopi neprasošu savienojumu, kas ir būtiski prasīgās rūpnieciskās vidēs.

Piemērots

• 3-fāžu rūpnieciskajām elektriskajām instalācijām
• Mobilajām sistēmām, piemēram, gaisa kondicionēšanas kompresoriem un refrižeratoru konteineriem
• Būvniecības tehnikai un celtņiem
• Fotoelektriskajām sistēmām un vēja turbīnām
• Sistēmām, kur nepieciešama fāžu secības korekcija

Kad ierīce var nebūt piemērota

Šī ierīce ir paredzēta tikai 3-fāžu maiņstrāvas sistēmām un nav piemērota vienfāzes vai līdzstrāvas lietojumiem. Tāpat tā var nebūt piemērota, ja nepieciešamais spriegums vai frekvence pārsniedz norādīto 90–690 V un 15–70 Hz diapazonu.

Galvenās specifikācijas

• Sprieguma diapazons: 90–690 V maiņstrāva
• Frekvences diapazons: 15–70 Hz
• Kontakti: 2 pārslēdzējkontakti (2CO)
• Savienojuma veids: Atsperu spailes
• Uzraudzības funkcijas: Fāžu secība, fāzes zudums, asimetrija, frekvence, pārspriegums, pazemināts spriegums

Kā lietot

Relejs tiek uzstādīts sadales skapī un pievienots 3-fāžu barošanas līnijām. Pēc uzstādīšanas, izmantojot digitālo interfeisu, tiek konfigurēti nepieciešamie uzraudzības sliekšņi, aizkaves laiki un atiestatīšanas parametri atbilstoši iekārtas prasībām. Displejs sniedz reāllaika informāciju par faktiskajām sprieguma un frekvences vērtībām, ļaujot precīzi kalibrēt sistēmu. Atsperu spailes nodrošina ātru vadu pievienošanu bez nepieciešamības regulāri pievilkt skrūves.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu sistēmas spriegums un frekvence atbilst 90–690 V un 15–70 Hz diapazonam.
• Pārbaudiet, vai sadales skapī ir pietiekami daudz vietas ierīces izmēriem.
• Pārliecinieties, ka 2CO kontaktu konfigurācija atbilst jūsu vadības ķēdes prasībām.
• Noskaidrojiet, vai jūsu projektam ir nepieciešami specifiski drošības sertifikāti, piemēram, SIL vai PL.

Lietošanas ieteikumi: Regulāri pārbaudiet ierīces displeju, lai laikus pamanītu iespējamās elektrotīkla kļūdas un veiktu profilaktisko apkopi. Uzstādīšanu drīkst veikt tikai kvalificēts personāls saskaņā ar vietējiem elektrotehniskajiem standartiem, lai nodrošinātu atsperu spaiļu savienojumu integritāti.
