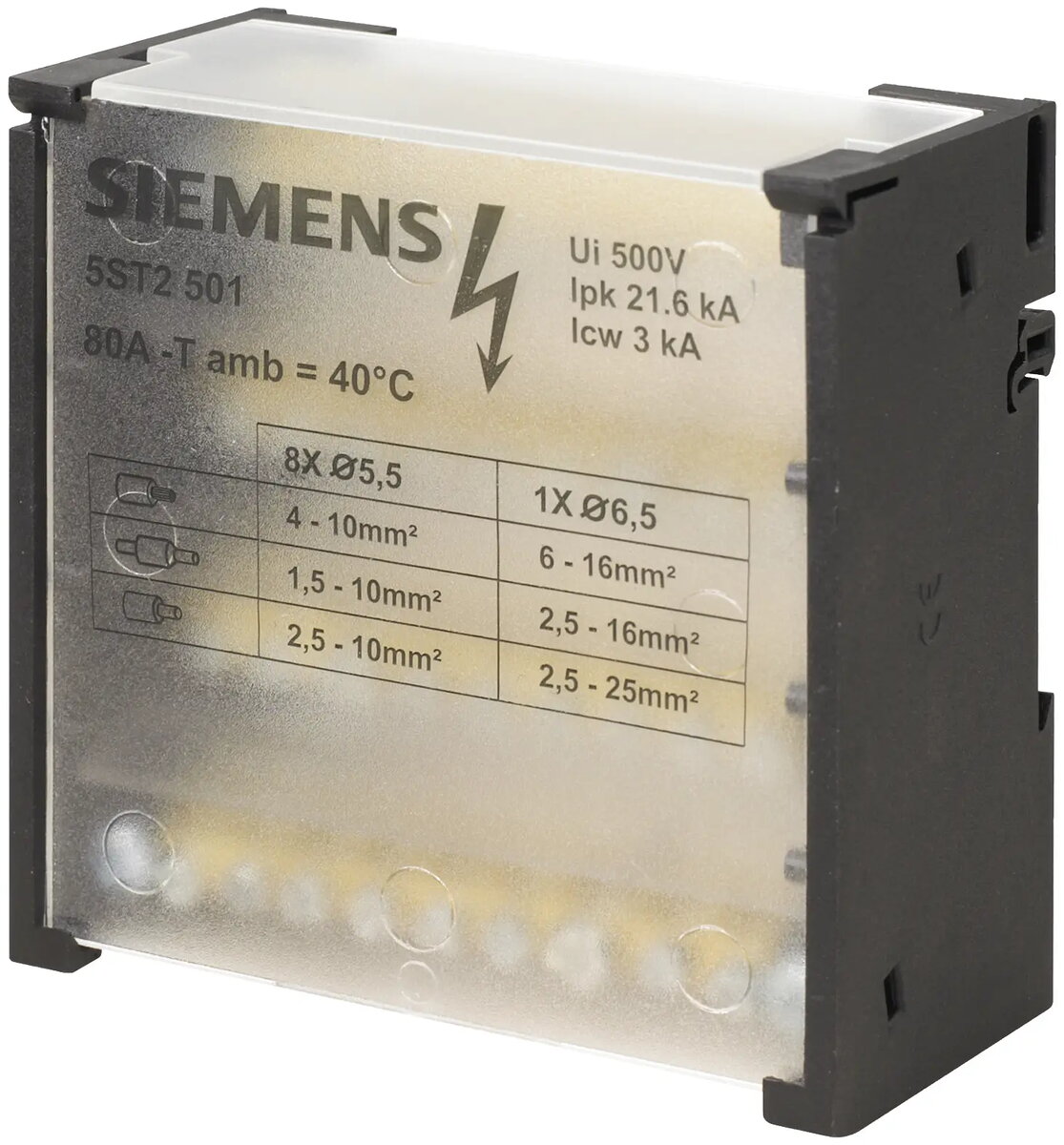

Siemens 5ST2501 4-polu sadales bloks 80A 690V

Siemens 5ST2501 ir augstas veiktspējas 4-polu sadales bloks, kas izstrādāts efektīvai elektroenerģijas sadalei rūpnieciskās un komerciālās sadales iekārtās. Šī ierīce ir paredzēta integrācijai ar noplūdes strāvas aizsardzības ierīcēm un automātiskajiem slēdžiem, nodrošinot organizētu un uzticamu vadu konfigurāciju elektriskajos sadales skapjos. Ar 80A un 690V nominālajiem parametriem tas nodrošina drošu savienojumu dažāda šķērsgriezuma kabeļiem, garantējot stabilu darbību prasīgās elektriskajās sistēmās.

Priekšrocības

Šis sadales bloks piedāvā būtiskas priekšrocības elektroinstalācijas darbos, nodrošinot centralizētu strāvas sadales punktu, kas samazina vadu jucekli un uzlabo paneļa pārskatāmību. Konstrukcijā prioritāte ir drošība, pateicoties integrētajai aizsardzībai pret pieskaršanos, kas samazina nejauša kontakta risku apkopes vai ekspluatācijas laikā. Ierīce ir izstrādāta ērtai lietošanai, ļaujot to ātri un vienkārši uzstādīt uz standarta DIN sliedēm, kas ietaupa laiku sarežģītu sadales sistēmu montāžas laikā. Izmantojot optimizētas Siemens tehnoloģijas, bloks nodrošina ilgtermiņa uzticamību un izturību dažādos ekspluatācijas apstākļos.

Piemērots

• Rūpniecisko sadales iekārtu strāvas sadalei
• Komerciālajiem elektriskajiem sadales skapjiem
• Integrācijai ar noplūdes strāvas aizsardzības ierīcēm
• Automātisko slēdžu pievienošanai
• Organizētai kabeļu pārvaldībai vadības paneļos

Kad ierīce var nebūt piemērota

Šis sadales bloks nav paredzēts lietošanai ķēdēs, kur strāva pārsniedz 80A nominālu, vai tīklos, kur spriegums pārsniedz 690V. Tas arī nav piemērots tiešai uzstādīšanai ārpus telpām bez atbilstoša aizsargkorpusa, kas atbilst nepieciešamajām IP aizsardzības klases prasībām.

Galvenās tehniskās specifikācijas

• Polu skaits: 4
• Nominālā strāva: 80 A
• Nominālais spriegums: 690 V
• Ieejas šķērsgriezums: 1 x 2.5-16 mm²
• Izejas šķērsgriezums: 8 x 1.5-10 mm²
• Montāžas veids: DIN sliede

Kā lietot

Lai uzstādītu Siemens sadales bloku, droši nostipriniet ierīci uz standarta DIN sliedes sadales skapja iekšpusē. Pirms darbu uzsākšanas pārliecinieties, ka strāvas padeve ir atslēgta. Ievietojiet galveno barošanas kabeli ieejas spailē un pievelciet skrūves ar ieteicamo griezes momentu, lai nodrošinātu stabilu elektrisko savienojumu. Pievienojiet sekundāros slodzes kabeļus izejas spailēm, pārliecinoties, ka katrs vads ir pareizi atbrīvots no izolācijas un ievietots. Pirms strāvas padeves atjaunošanas pārbaudiet visu savienojumu stingrību un aizsargvāku pareizu novietojumu.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu ķēdes kopējā strāvas slodze nepārsniedz 80A.
• Pārbaudiet, vai vadu šķērsgriezumi atbilst ieejas un izejas spaiļu pieļaujamajiem diapazoniem.
• Pārliecinieties, ka sadales skapī uz DIN sliedes ir pietiekami daudz vietas bloka izvietošanai.
• Pārbaudiet, vai ekspluatācijas vide atbilst prasībām par sausām un aizsargātām telpām.

Lietošanas ieteikumi: Uzstādīšanas laikā vienmēr ievērojiet vietējos elektrotehniskos normatīvus un drošības noteikumus. Regulāri veiciet spaiļu savienojumu pārbaudi plānotās tehniskās apkopes laikā, lai novērstu pārkaršanu un nodrošinātu optimālu elektrovadītspēju.
