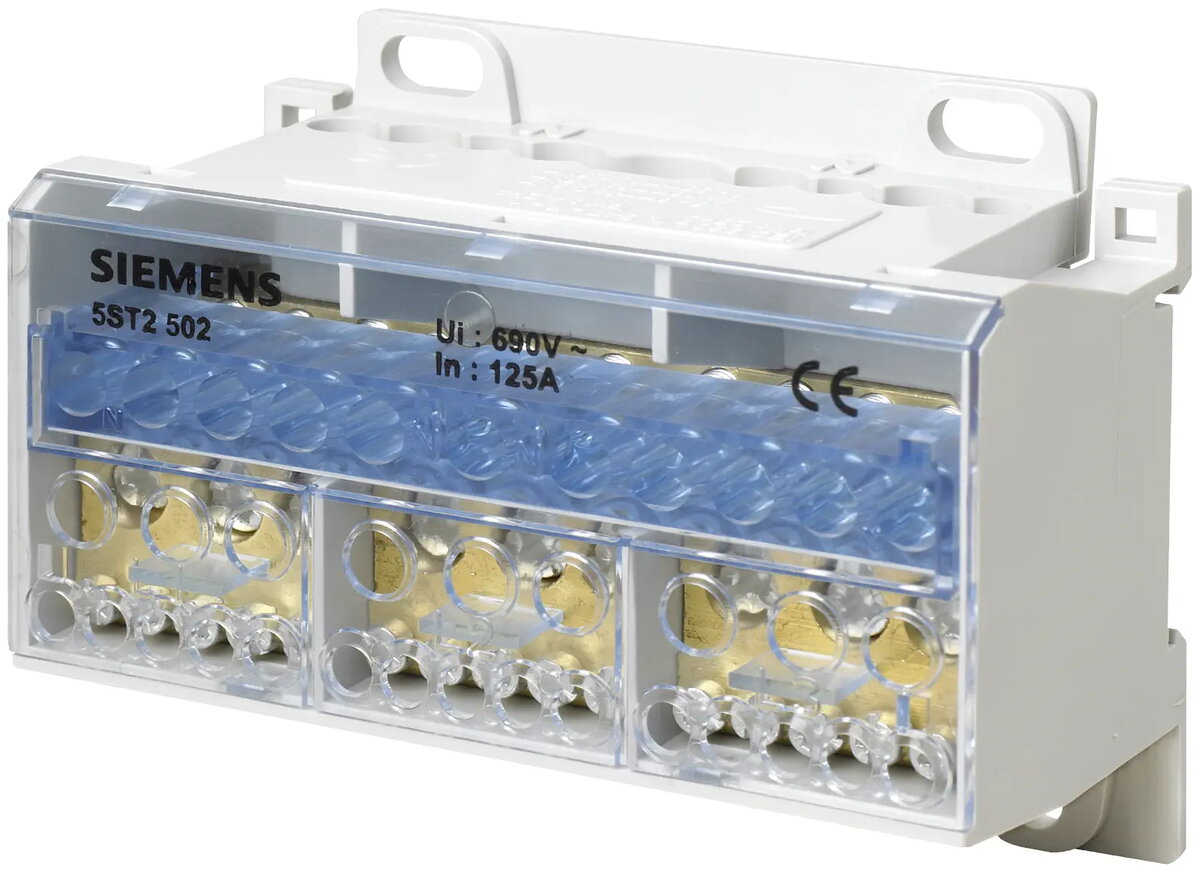

Siemens 5ST2502 sadales bloks 4-polu 125A 690V

Siemens 5ST2502 ir 4 polu sadales bloks, kas paredzēts uzticamai elektroenerģijas sadalei rūpnieciskās un komerciālās elektrosistēmās. Šis modulārais bloks ir izstrādāts, lai atvieglotu kabeļu pārvaldību un savienojumu izveidi elektriskajos sadales skapjos, nodrošinot efektīvu integrāciju ar noplūdes strāvas aizsardzības ierīcēm un automātiskajiem slēdžiem. Ierīce ir paredzēta 125A nominālajai strāvai un 690V spriegumam, garantējot drošu un stabilu darbību.

Priekšrocības

Šis sadales bloks piedāvā izcilu elastību, pateicoties tā universālajai montāžas iespējai uz standarta DIN sliedes, kas ievērojami atvieglo uzstādīšanas procesu. Ierīces konstrukcijā ir iekļauta aizsardzība pret nejaušu pieskaršanos, kas paaugstina drošību montāžas un apkopes laikā. Apvienojot vairākus savienojuma punktus vienā kompaktā komponentā, bloks palīdz sakārtot vadu sistēmu, samazina jucekli sadales skapī un uzlabo kopējo sistēmas organizāciju. Augstas kvalitātes materiāli nodrošina ilgmūžību un nemainīgu veiktspēju pat prasīgos ekspluatācijas apstākļos.

Piemērots

• Rūpnieciskajiem elektrības sadales skapjiem
• Komerciālajām elektroapgādes sistēmām
• Integrācijai ar noplūdes strāvas aizsardzības ierīcēm
• Automātisko slēdžu montāžai
• Kabeļu sakārtošanai modulārajos korpusos

Kad nav piemērots

Šis sadales bloks nav paredzēts lietošanai tīklos, kur spriegums pārsniedz 690V vai strāvas slodze pārsniedz 125A. Tas arī nav piemērots uzstādīšanai ārpus telpām, ja vien tas nav ievietots atbilstoša aizsardzības līmeņa korpusā.

Galvenās specifikācijas

• Polu skaits: 4
• Nominālā strāva: 125A
• Nominālais spriegums: 690V
• Fāžu savienojumi: 1x 6-35 mm², 2x 4-16 mm², 5x 1.5-6 mm² katrai fāzei
• Neitrāles savienojumi: 1x 6-35 mm², 6x 4-16 mm², 4x 1.5-10 mm²
• Montāžas veids: DIN sliede

Lietošanas instrukcija

Lai uzstādītu sadales bloku, droši nostipriniet to uz standarta DIN sliedes sadales skapī. Pirms darbu uzsākšanas pārliecinieties, ka strāvas padeve ir atslēgta. Pievienojiet ienākošos barošanas kabeļus primārajiem spailēm un izejošās ķēdes sekundārajām spailēm atbilstoši sistēmas prasībām. Cieši pievelciet visas spaiļu skrūves, lai nodrošinātu drošu un stabilu elektrisko savienojumu. Pēc visu savienojumu pārbaudes veiciet pēdējo apskati, lai pārliecinātos, ka visi kabeļi ir pareizi ievietoti un aizsargpārsegi ir savās vietās.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka kopējā sistēmas strāvas slodze nepārsniedz 125A.
• Pārbaudiet, vai sadales skapī ir pietiekami daudz brīvas vietas bloka izmēriem.
• Pārliecinieties, ka izmantojamo kabeļu šķērsgriezums atbilst bloka spaiļu diapazonam.
• Pārbaudiet, vai DIN sliedes montāžas konfigurācija ir saderīga ar jūsu esošo sadales skapi.

Lietošanas ieteikumi

Uzstādīšana jāveic kvalificētam elektriķim saskaņā ar vietējiem elektrodrošības noteikumiem, lai novērstu iekārtu bojājumus vai personāla traumas.
