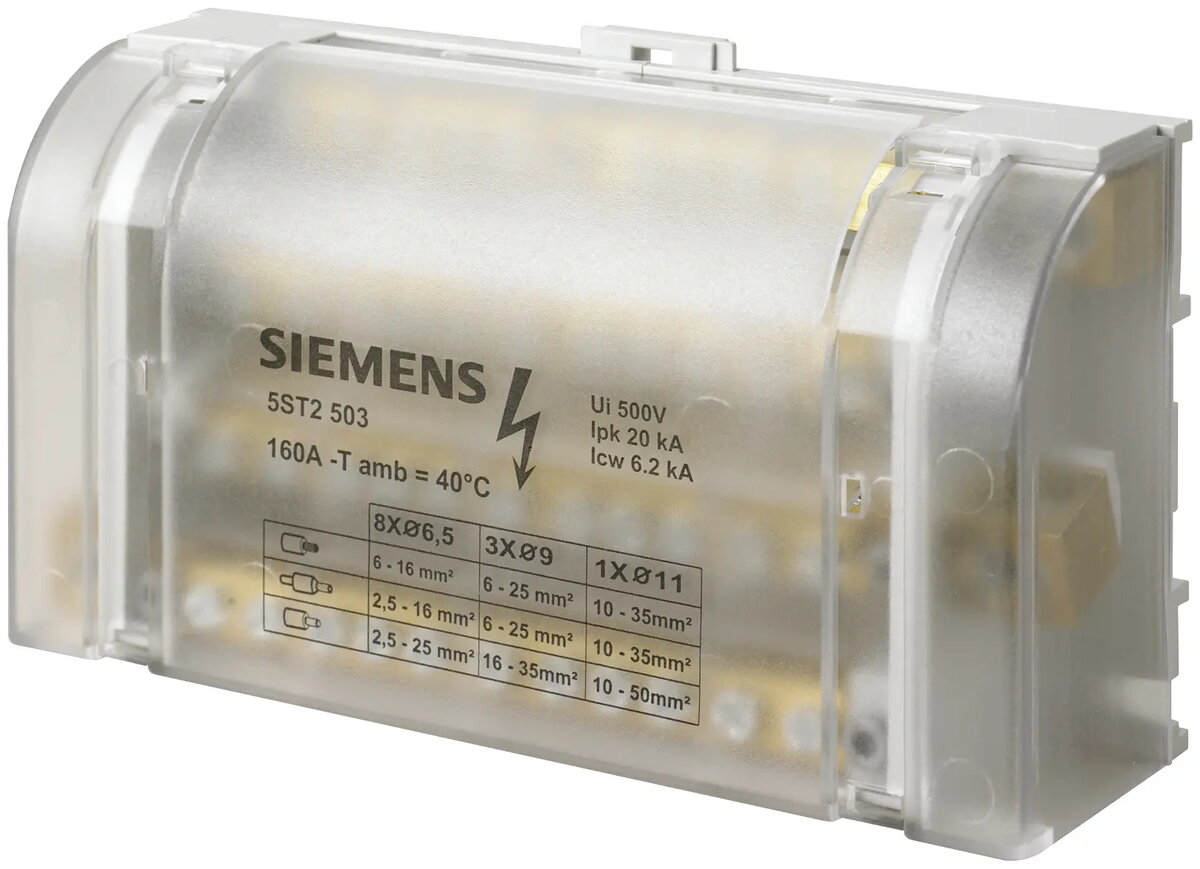

Siemens 5ST2503 4-polu sadales bloks 160A 690V

Siemens 5ST2503 4-polu sadales bloks ir profesionāls elektriskais komponents, kas izstrādāts efektīvai strāvas pārvaldībai rūpnieciskajos un komerciālajos elektriskajos paneļos. Šis modulārais bloks nodrošina uzticamu risinājumu vadu organizēšanai un optimālas vadītspējas nodrošināšanai sarežģītās elektriskās sistēmās. Tas ir īpaši izstrādāts integrācijai ar noplūdes strāvas aizsardzības ierīcēm un automātiskajiem slēdžiem, nodrošinot stabilu pamatu jaudas sadalei.

Priekšrocības

Šis sadales bloks sniedz būtiskas priekšrocības elektriskajām instalācijām, nodrošinot centralizētu punktu jaudas sadalei, kas palīdz uzturēt sakārtotu un drošu paneļa vidi. Modulārais dizains ļauj veikt elastīgu un universālu montāžu, padarot to viegli pielāgojamu dažādām sistēmu konfigurācijām. Ar integrētu aizsardzību pret pieskaršanos ierīce uzlabo drošību gan uzstādīšanas laikā, gan ikdienas apkopes laikā. Tā augstas kvalitātes konstrukcija nodrošina konsekventu veiktspēju un uzticamu elektrisko savienojumu, samazinot savienojumu kļūmju risku prasīgās vidēs.

Piemērots

• Rūpnieciskajiem elektriskajiem vadības paneļiem
• Komerciālajām jaudas sadales sistēmām
• Integrācijai ar noplūdes strāvas aizsardzības ierīcēm
• Automātisko slēdžu komplektiem
• Kabeļu organizēšanai elektriskajos skapjos

Kad tas var nebūt piemērots

Šis sadales bloks ir paredzēts noteiktām elektriskajām jaudām un var nebūt piemērots augstsprieguma lietojumiem, kas pārsniedz 690 V. Tas arī nav paredzēts lietošanai vidēs, kur nepieciešamie kabeļu šķērsgriezumi neatbilst norādītajiem ieejas un izejas diapazoniem.

Galvenās specifikācijas

• Polu skaits: 4
• Nominālā strāva: 160 A
• Nominālais spriegums: 690 V
• Ieejas spailes: 1x 10-50 mm²
• Izejas spailes: 3x 10-35 mm² un 8x 2.5-16 mm²
• Montāžas veids: DIN sliede

Kā lietot

Siemens 5ST2503 ir paredzēts vienkāršai uzstādīšanai uz standarta DIN sliedes. Pirms darba uzsākšanas pārliecinieties, ka strāvas padeve ir atslēgta, lai saglabātu drošību. Nostipriniet bloku uz sliedes sadales skapī. Pievienojiet galveno strāvas padeves kabeli norādītajai ieejas spailei, nodrošinot, ka vads ir notīrīts atbilstošā garumā. Pievienojiet sekundāros sadales kabeļus izejas spailēm atbilstoši jūsu ķēdes prasībām. Pirms strāvas atjaunošanas pārbaudiet, vai visi savienojumi ir pievilkti atbilstoši ražotāja ieteiktajiem griezes momenta parametriem.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka kopējā sistēmas strāvas slodze nepārsniedz 160 A.
• Pārliecinieties, ka izmantotie kabeļu izmēri atbilst ieejas un izejas spaiļu ietilpībai.
• Pārbaudiet, vai jūsu elektriskajā panelī ir pietiekami daudz vietas uz DIN sliedes bloka uzstādīšanai.
• Pārliecinieties, ka sistēmas darba spriegums nepārsniedz 690 V robežu.

Lietošanas ieteikumi

Vienmēr nodrošiniet, ka uzstādīšanu veic kvalificēts elektriķis saskaņā ar vietējiem elektrotehniskajiem noteikumiem un drošības standartiem. Regulāri pārbaudiet savienojumus, lai konstatētu termiskās slodzes vai atslābuma pazīmes, tādējādi saglabājot ilgtermiņa darbības uzticamību.
