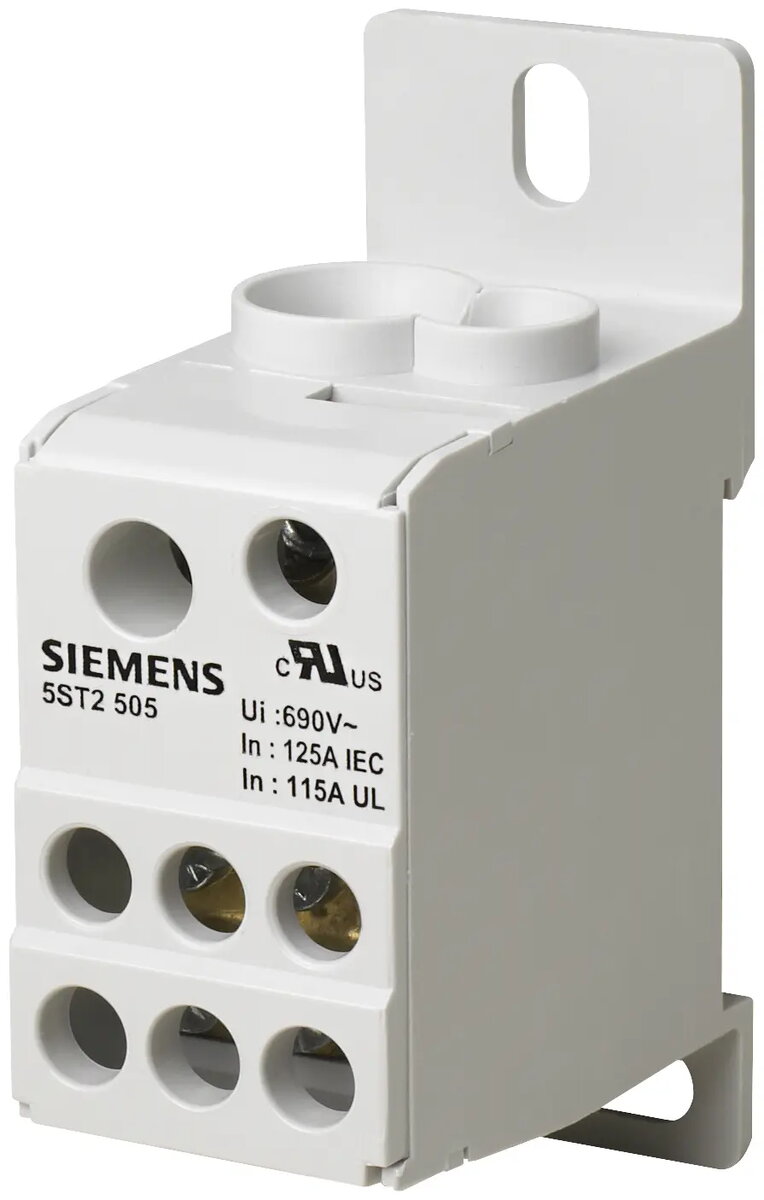

Siemens 5ST2505 1-polu sadales bloks 125A 1000V

Siemens 5ST2505 ir profesionāls 1-polu sadales bloks, kas paredzēts efektīvai jaudas pārvaldībai rūpnieciskajos un komerciālajos sadales skapjos. Šis komponents ir izstrādāts, lai izturētu lielas strāvas slodzes, un tas atvieglo strāvas padeves līniju organizētu sadali, nodrošinot, ka elektroinstalācijas paliek sakārtotas, drošas un viegli kopjamas. Tas ir pilnībā saderīgs ar DIN sliedes montāžu, ļaujot nemanāmi integrēties esošajos vadības skapjos un sadales paneļos līdzās automātiskajiem slēdžiem un noplūdes strāvas aizsardzības ierīcēm.

Priekšrocības

Šis sadales bloks piedāvā izcilu uzticamību un drošību sarežģītām elektriskajām sistēmām. Tā dizains prioritāti piešķir uzstādīšanas vienkāršībai, piedāvājot kompaktu formu, kas ietaupa vērtīgu vietu sadales skapjos. Ierīce ir aprīkota ar integrētu aizsardzību pret pieskaršanos, kas ievērojami samazina nejauša kontakta risku apkopes vai darbības laikā. Nodrošinot vairākus savienojuma punktus dažādiem kabeļu šķērsgriezumiem, tas vienkāršo vadu pievienošanas procesu un nodrošina drošu savienojumu ar zemu pretestību visām izejošajām ķēdēm.

Piemērots

• Rūpniecisko sadales skapju jaudas sadalei
• Komerciālo ēku elektriskajiem paneļiem
• Strāvas padeves līniju organizēšanai automātiskajiem slēdžiem
• Vadības skapju elektroinstalācijai un enerģijas pārvaldības sistēmām

Kad tas var nebūt piemērots

Šis sadales bloks ir paredzēts profesionālai elektroinstalācijai, un to nedrīkst izmantot vidēs, kur sprieguma vai strāvas prasības pārsniedz norādītos nominālus. Tas nav piemērots izmantošanai ārpus telpām, ja vien tas nav ievietots atbilstoši novērtētā, pret laikapstākļiem aizsargātā korpusā.

Galvenās specifikācijas

• Polu skaits: 1
• Nominālā strāva: 125 A (IEC) / 115 A (UL)
• Nominālais spriegums: 1000 V AC / 1500 V DC (IEC) / 600 V AC/DC (UL)
• Ieejas spailes: 1x 10-35 mm² un 1x 2.5-25 mm²
• Izejas spailes: 6x 2.5-16 mm²
• Montāžas veids: DIN sliede

Kā lietot

Uzstādīšana jāveic kvalificētam elektriķim saskaņā ar vietējiem drošības noteikumiem. Vispirms pārliecinieties, ka strāvas padeve ir pilnībā atslēgta. Nostipriniet sadales bloku uz standarta DIN sliedes skapja iekšpusē. Ievietojiet galvenos strāvas kabeļus norādītajās ieejas spailēs un pievelciet skrūves ar ieteicamo griezes momentu. Pievienojiet izejošās ķēdes sešām izejas spailēm, nodrošinot, ka katrs vads ir notīrīts pareizajā garumā un stingri ievietots. Pirms sistēmas ieslēgšanas pārbaudiet visus savienojumus.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu sistēmas kopējā strāvas slodze nepārsniedz 125 A.
• Pārliecinieties, ka jūsu instalācijas kabeļu šķērsgriezumi atbilst spaiļu ietilpībai.
• Pārliecinieties, ka DIN sliedes vieta ir pietiekama bloka izmēriem.
• Pārbaudiet, vai sprieguma nomināls atbilst jūsu konkrētajām lietošanas prasībām.

Lietošanas ieteikumi

Vienmēr izmantojiet atbilstošus uzgaļus daudzdzīslu vadiem, lai nodrošinātu drošu savienojumu un novērstu dzīslu bojājumus. Regulāri pārbaudiet spaiļu savienojumus ikdienas apkopes laikā, lai pārliecinātos, ka tie paliek cieši un bez oksidācijas pazīmēm.
