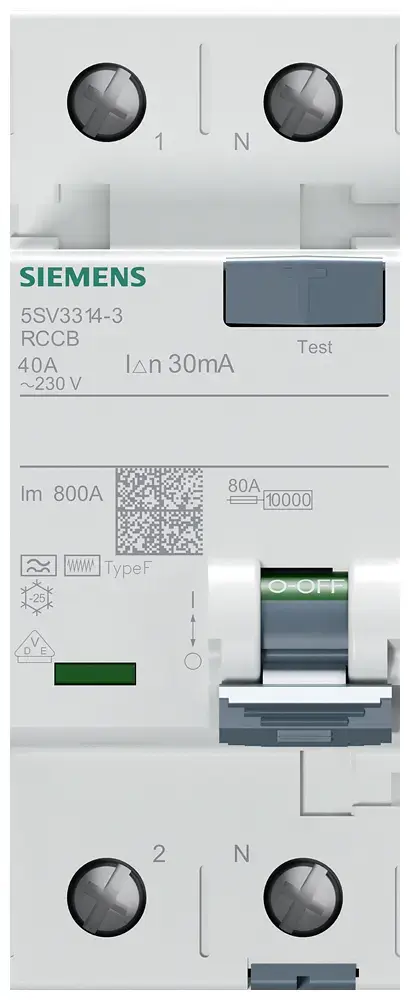

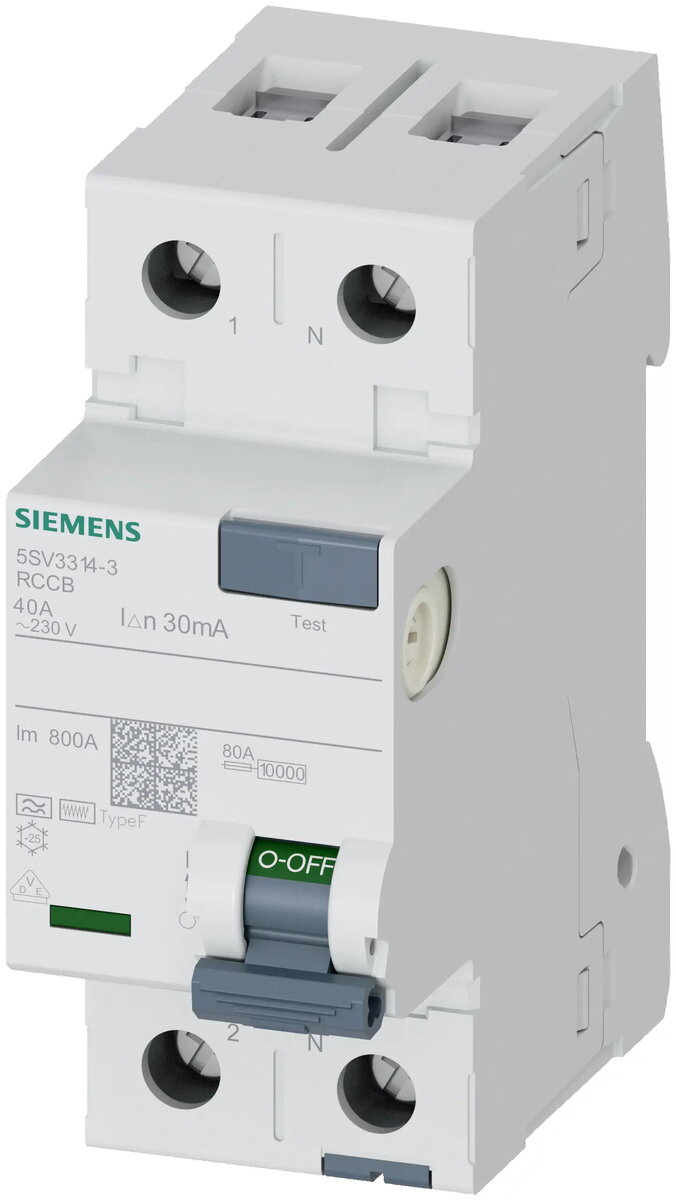

Siemens 5SV3314-3 noplūdes strāvas aizsargslēdzis, 2-polu, 40A, 30mA, F tips, ar īslaicīgu aizkavi

Siemens 5SV3314-3 ir augstas veiktspējas 2-polu noplūdes strāvas aizsardzības slēdzis (RCCB), kas izstrādāts, lai nodrošinātu drošu elektrisko aizsardzību gan dzīvojamās, gan komerciālās telpās. Kā daļa no SENTRON sērijas, šī ierīce ir īpaši izstrādāta noplūdes strāvu noteikšanai, efektīvi pasargājot personālu un īpašumu no elektriskās strāvas trieciena un iespējamiem ugunsgrēka riskiem. Ar 40A nominālo strāvu un 30mA jutību tas kalpo kā kritiska sastāvdaļa mūsdienu elektrības sadales sistēmās.

Priekšrocības

Šis noplūdes strāvas slēdzis izmanto progresīvu F tipa tehnoloģiju, kas piedāvā uzlabotu aizsardzību, nosakot gan maiņstrāvas noplūdes, gan pulsējošas līdzstrāvas noplūdes. Īslaicīgi aizkavētā darbība ir būtiska priekšrocība, jo tā novērš viltus atslēgšanos, ko izraisa īslaicīgi sprieguma lēcieni vai augstfrekvences traucējumi, nodrošinot nepārtrauktu elektroapgādi. Ierīce ir veidota ar integrētu aizsardzību pret pieskaršanos, kas palielina drošību uzstādīšanas un apkopes laikā. Turklāt bezinstrumentu montāžas sistēma ļauj ātri noņemt slēdzi no DIN sliedes vai kopnes, izmantojot vienkāršu manuālu slīdni, kas atvieglo uzstādīšanas procesu.

Piemērots

• Dzīvojamo māju elektrības sadales skapjiem
• Komerciālo ēku elektroapgādes sistēmām
• Ķēdēm, kas satur frekvences pārveidotājus vai vienfāzes invertorus
• Instalācijām, kurās nepieciešama aizsardzība pret viltus atslēgšanos

Kad tas var nebūt piemērots

Šī ierīce nav paredzēta lietošanai tikai līdzstrāvas elektriskajās sistēmās vai augstsprieguma rūpnieciskos lietojumos, kas pārsniedz tās nominālo spriegumu. To nevajadzētu izmantot kā primāro aizsardzības ierīci ķēdēm, kurām nepieciešami B tipa vai tikai AC tipa raksturlielumi, ja vien to nav paredzējis sistēmas projekts.

Galvenās specifikācijas

• Polu skaits: 2
• Nominālā strāva: 40A
• Nominālā noplūdes strāva: 30mA
• Tips: F (ar īslaicīgu aizkavi)
• Nominālais spriegums: 230V AC
• Montāža: DIN sliede

Kā lietot

Ierīce ir paredzēta uzstādīšanai uz standarta DIN sliedes elektrības sadales skapī. Uzstādīšana jāveic kvalificētam elektriķim saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Pēc uzstādīšanas ierīci var pievienot ienākošajām un izejošajām strāvas līnijām. Manuālā slīdņa mehānisms ļauj ērti uzstādīt un noņemt ierīci bez speciāliem instrumentiem. Lietotāji var noskenēt Data Matrix kodu uz ierīces korpusa, izmantojot Siemens Industry Online Support lietotni, lai piekļūtu detalizētai tehniskajai dokumentācijai.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka 40A nominālā strāva atbilst jūsu ķēdes slodzes prasībām.
• Pārliecinieties, ka 30mA jutība ir piemērota paredzētajam personāla aizsardzības līmenim.
• Apstipriniet, ka F tips ir pareizā klasifikācija ķēdei pievienotajām iekārtām.
• Pārbaudiet pieejamo vietu sadales skapī 2-polu ierīcei.

Lietošanas ieteikumi

Regulāri pārbaudiet noplūdes strāvas slēdža funkcionalitāti, izmantojot integrēto testa pogu, lai nodrošinātu, ka mehānisms paliek darba kārtībā un sniedz uzticamu aizsardzību ilgtermiņā.
