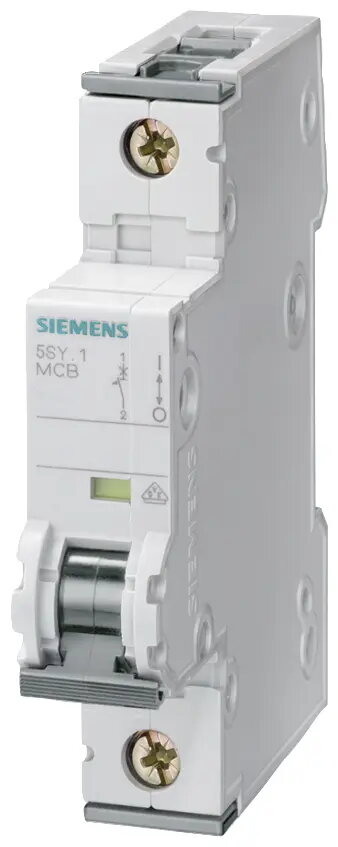

Siemens 5SY7110-7 automātiskais slēdzis, 1-polu, C10, 15kA

Siemens 5SY7110-7 ir augstas veiktspējas 1-polu miniatūrais automātiskais slēdzis, kas izstrādāts drošai elektrisko ķēžu aizsardzībai pret pārslodzi un īssavienojumiem. Šī ierīce nodrošina uzticamību un drošību dažādos pielietojumos, tostarp dzīvojamās, komerciālās un rūpnieciskās vidēs. Tam ir C raksturlīkne un 10A nominālā strāva, kas nodrošina precīzu atslēgšanās darbību dažādos slodzes apstākļos. Ar 15kA atslēgšanas spēju saskaņā ar IEC 60898 un 30kA saskaņā ar IEC 60947, tas piedāvā izcilu veiktspēju prasīgās elektriskajās instalācijās.

Priekšrocības

Šis automātiskais slēdzis izceļas ar lietotājam draudzīgu dizainu, kas ļauj veikt montāžu un demontāžu bez instrumentiem, izmantojot ērtu dubulto slīdni. Divkameru spailes nodrošina elastību, ļaujot vienlaikus pievienot gan vadus, gan kopnes. Turklāt ierīce atbalsta efektīvu elektroinstalāciju, izmantojot aizmugurējo kopņu barošanu, kas vienkāršo uzstādīšanas procesu. Kā daļa no SENTRON sērijas, tas ir saderīgs ar plašu standarta piederumu klāstu, padarot to par daudzpusīgu izvēli sarežģītām elektrības sadales sistēmām.

Piemērots

• Rūpnieciskām elektroinstalācijām
• Komerciālo ēku elektroapgādes sistēmām
• Dzīvojamo māju elektriskajiem sadales skapjiem
• Ķēžu aizsardzībai ar mērenām palaišanas strāvām

Šī ierīce var nebūt piemērota lietojumiem, kuriem nepieciešama atšķirīga atslēgšanās raksturlīkne, piemēram, B vai D līknes, kas paredzētas specifiskiem slodzes veidiem. Turklāt tas ir paredzēts lietošanai 230/400V sistēmās un to nedrīkst uzstādīt ķēdēs, kas pārsniedz šos sprieguma rādītājus, vai vidēs ar ekstremāliem apstākļiem, ko nav norādījis ražotājs.

Galvenās specifikācijas

• Polu skaits: 1
• Nominālā strāva: 10A
• Atslēgšanās raksturlīkne: C
• Atslēgšanas spēja: 15kA (IEC 60898) / 30kA (IEC 60947)
• Nominālais spriegums: 230/400V
• Montāžas dziļums: 70 mm
• Spaiļu tips: Divkameru

Uzstādīšana jāveic kvalificētam elektriķim saskaņā ar vietējiem elektrodrošības noteikumiem. Ierīce tiek montēta uz standarta DIN sliedes. Lai uzstādītu, novietojiet slēdzi uz sliedes un nofiksējiet ar dubultā slīdņa mehānismu, līdz tas noklikšķ. Pievienojiet barošanas un slodzes vadus divkameru spailēs, nodrošinot to pievilkšanu ar nepieciešamo griezes momentu, lai novērstu vaļīgus savienojumus. Pirms jebkādu darbu uzsākšanas vienmēr pārliecinieties, ka ķēde ir atslēgta no sprieguma.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka 10A nomināls atbilst jūsu ķēdes prasībām
• Pārbaudiet, vai C raksturlīkne ir piemērota jūsu pievienotajām iekārtām
• Pārbaudiet pieejamo vietu sadales skapī 70 mm montāžas dziļumam
• Apstipriniet saderību ar esošajām kopņu sistēmām

Lietošanas ieteikumi

Regulāri pārbaudiet automātisko slēdzi, vai nav redzamas nodiluma vai bojājumu pazīmes, un pārliecinieties, ka visi spaiļu savienojumi laika gaitā paliek droši. Nemēģiniet modificēt ierīces iekšējo mehānismu, jo tas anulēs drošības sertifikātus un apdraudēs aizsardzības funkcijas.
