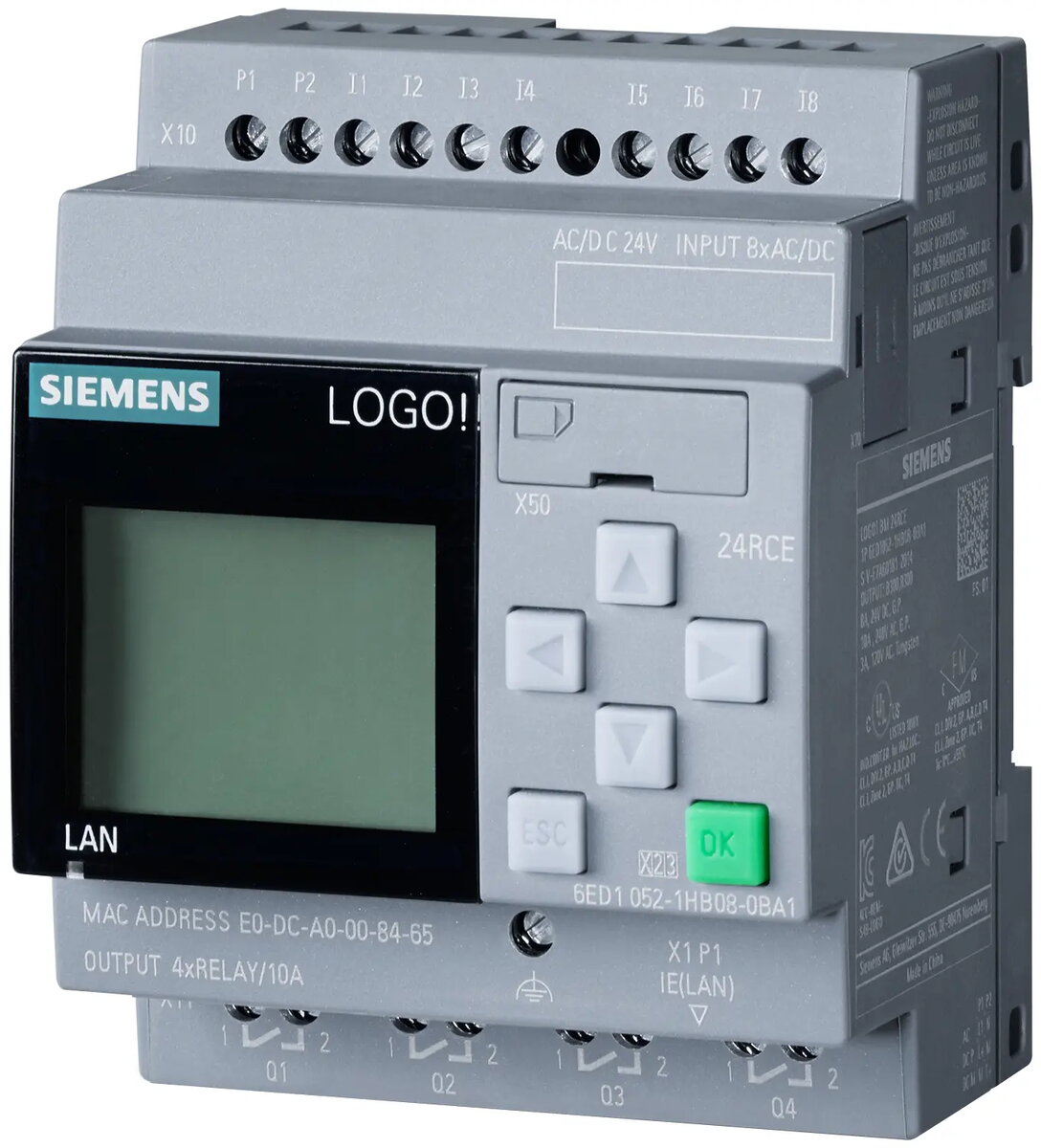

Siemens LOGO! 24RCE loģiskais modulis, 8 digitālās ieejas, 4 digitālās izejas, 400 funkciju bloki

Siemens LOGO! 24RCE ir kompakts un daudzpusīgs loģiskais modulis, kas paredzēts maza mēroga automatizācijas uzdevumu veikšanai ar augstu efektivitāti. Šī ierīce ir aprīkota ar 8 digitālajām ieejām un 4 digitālajām releja izejām, nodrošinot stabilu pamatu dažādu rūpniecisko un ēku sistēmu vadībai. Atbalsts līdz pat 400 funkciju blokiem ļauj ieviest sarežģītu vadības loģiku, tostarp taimerus, skaitītājus un releju funkcijas, un tas viss ir iekļauts kompaktā 72 mm platā korpusā.

Priekšrocības

Šis loģiskais modulis izceļas ar integrētu Ethernet saskarni, kas nodrošina nevainojamu saziņu starp vairākiem LOGO! moduļiem vai SIMATIC S7 sistēmām. Iebūvētais tīmekļa serveris ļauj attālināti uzraudzīt un kontrolēt pievienotās slodzes, izmantojot WLAN vai internetu, turklāt lietotāji var izveidot savas tīmekļa lapas bez priekšzināšanām HTML valodā. Turklāt ierīce atbalsta mākoņsavienojamību un MQTT protokolus, padarot to gatavu mūsdienu rūpnieciskā lietu interneta (IoT) risinājumiem. Modulārā konstrukcija ļauj viegli paplašināt sistēmu, nodrošinot tās izaugsmi atbilstoši jūsu specifiskajām automatizācijas prasībām.

Piemērots

• Maza mēroga rūpnieciskajai automatizācijai un iekārtu vadībai
• Ēku automatizācijas sistēmām, piemēram, apgaismojuma un HVAC vadībai
• Taimeru, kontaktoru releju un impulsu slēdžu ieviešanai
• Attālinātai uzraudzībai un vadībai, izmantojot tīmekļa saskarnes
• Integrācijai lielākos automatizācijas tīklos, izmantojot Ethernet

Kad tas var nebūt piemērots

Siemens LOGO! 24RCE var nebūt optimālā izvēle liela mēroga, ātrdarbīgiem rūpnieciskiem procesiem, kuriem nepieciešams liels I/O skaits vai sarežģītas kustības vadības iespējas, kas pārsniedz 400 bloku ierobežojumu. Lietojumiem, kuros nepieciešams ārkārtīgi liels apstrādes ātrums vai specializēti sakaru protokoli, ko šī sērija neatbalsta, var būt nepieciešama jaudīgāka PLC sistēma.

Galvenās specifikācijas

• Barošanas spriegums: 24 V AC/DC
• Digitālās ieejas: 8
• Digitālās izejas: 4 (releja)
• Atmiņas ietilpība: 400 funkciju bloki
• Saziņa: Integrēts Ethernet, tīmekļa serveris, MQTT, mākoņa atbalsts
• Uzstādīšanas platums: 72 mm
• Paplašināšana: Modulāri paplašināms ar papildu I/O moduļiem

Kā lietot

Lai sāktu lietot Siemens LOGO! 24RCE, uzstādiet ierīci uz standarta DIN sliedes. Pievienojiet digitālos sensorus ieejas spailēm un izpildmehānismus vai slodzes releja izejas spailēm. Programmēšana tiek veikta, izmantojot LOGO! Soft Comfort programmatūru datorā, kur varat izveidot un simulēt savu vadības loģiku pirms tās pārsūtīšanas uz moduli, izmantojot Ethernet saskarni vai microSD karti. Pēc konfigurēšanas varat piekļūt integrētajam tīmekļa serverim, izmantojot pārlūkprogrammu, lai uzraudzītu sistēmas statusu vai attālināti pielāgotu parametrus.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, vai jūsu barošanas avots atbilst 24 V AC/DC prasībām.
• Pārbaudiet, vai digitālo ieeju un izeju skaits atbilst jūsu pašreizējām projekta vajadzībām, paturot prātā turpmākās paplašināšanas iespējas.
• Pārliecinieties, vai 400 bloku atmiņas ietilpība ir pietiekama jūsu iecerētās vadības loģikas sarežģītībai.
• Apstipriniet, ka jūsu tīkla infrastruktūra atbalsta nepieciešamo Ethernet savienojamību attālinātai piekļuvei.

Lietošanas ieteikumi: Vienmēr pārliecinieties, ka programmaparatūra ir atjaunināta uz jaunāko versiju, lai izmantotu visas mākoņa un MQTT funkcijas. Izstrādājot pielāgotas tīmekļa lapas, rūpīgi pārbaudiet tās paredzētajās mobilajās vai galddatoru ierīcēs, lai nodrošinātu optimālu lietotāja pieredzi un uzticamu vadību.
