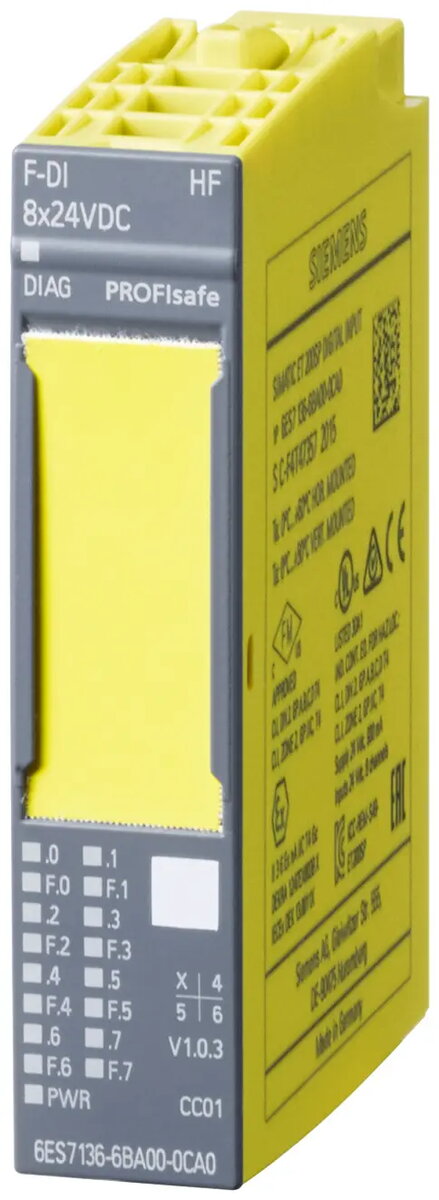

Siemens ET 200SP F-DI 8x24V DC HF ir augstas veiktspējas drošības digitālās ieejas modulis, kas paredzēts SIMATIC ET 200SP sadalītajai I/O sistēmai. Šis modulis nodrošina astoņas ieejas 24V DC signāliem, garantējot uzticamu un precīzu datu ieguvi prasīgās rūpnieciskās automatizācijas vidēs. Tas ir izstrādāts drošības kritiskiem uzdevumiem un atbalsta lietojumus, kuriem nepieciešama augsta funkcionālās drošības pakāpe, tostarp atbilstība PLe un SIL3 standartiem.
Priekšrocības
Šis modulis izceļas ar savu kompakto 15 mm platumu, kas ļauj ievērojami ietaupīt vietu vadības skapjos. Tā integrācija SIMATIC ET 200SP sistēmā nodrošina elastīgas, modulāras konfigurācijas, kuras var viegli pielāgot konkrētām projekta prasībām. Modulis atbalsta "karstās" nomaiņas funkciju, kas ļauj ātri nomainīt komponentus, nepārtraucot visas sistēmas darbību. Turklāt standartizētā identifikācijas sistēma, tostarp ar krāsu kodēti savienotāji un marķējuma plāksnītes, vienkāršo uzstādīšanu, apkopi un problēmu novēršanu, samazinot kopējo dīkstāves laiku.
Piemērots
- Ar drošību saistītiem rūpnieciskās automatizācijas lietojumiem
- Sadalītām I/O sistēmām, kurām nepieciešama augstas precizitātes signālu iegūšana
- Vadības sistēmām, kurām nepieciešama atbilstība SIL3 un PLe drošības standartiem
- Kompaktiem vadības skapjiem ar ierobežotu vietu
Kad tas var nebūt piemērots
Šis modulis ir īpaši izstrādāts drošības digitālajām ieejām un nav paredzēts standarta digitālās ievades uzdevumiem, kur nav nepieciešama augsta līmeņa drošības funkcionalitāte. Tas nav savietojams ar sistēmām, kas atrodas ārpus SIMATIC ET 200SP arhitektūras.
Galvenās specifikācijas
- Ieejas tips: 8 x 24V DC digitālās ieejas
- Drošības līmenis: līdz PLe (ISO 13849-1) un SIL3 (IEC 61508)
- Moduļa platums: 15 mm
- Aizsardzības klase: IP20
- Sistēmas savietojamība: SIMATIC ET 200SP
Kā lietot
Modulis tiek uzstādīts, piestiprinot to pie saderīga BaseUnit bloka SIMATIC ET 200SP stacijā. Pirms uzstādīšanas pārliecinieties, ka strāvas padeve ir atslēgta. Pievienojiet 24V DC lauka signālus atbilstošajiem spailēm saskaņā ar krāsu kodēšanas sistēmu. Pēc fiziskās uzstādīšanas un vadu pievienošanas modulis ir jākonfigurē inženiertehniskās programmatūras vidē, lai definētu tā drošības parametrus un integrāciju automatizācijas tīklā. "Karstās" nomaiņas funkcija ļauj nomainīt moduli darbības laikā, ja sistēmas konfigurācija to atbalsta.
Kas jāņem vērā pirms iegādes
- Pārliecinieties par savietojamību ar jūsu esošo SIMATIC ET 200SP staciju un BaseUnit
- Pārbaudiet, vai jūsu lietojuma drošības prasības atbilst SIL3/PLe standartiem
- Pārbaudiet pieejamo vietu vadības skapī 15 mm moduļa platumam
- Apstipriniet, ka 24V DC signāla spriegums atbilst jūsu lauka ierīču prasībām
Lietošanas ieteikumi
Vienmēr pārbaudiet, vai modulis ir pareizi marķēts un vai ar krāsu kodētie savienotāji atbilst elektroinstalācijas shēmai, lai novērstu uzstādīšanas kļūdas. Regulāri pārbaudiet moduli un tā savienojumus kā daļu no standarta rūpnieciskās apkopes grafika, lai nodrošinātu pastāvīgu atbilstību drošības prasībām.
