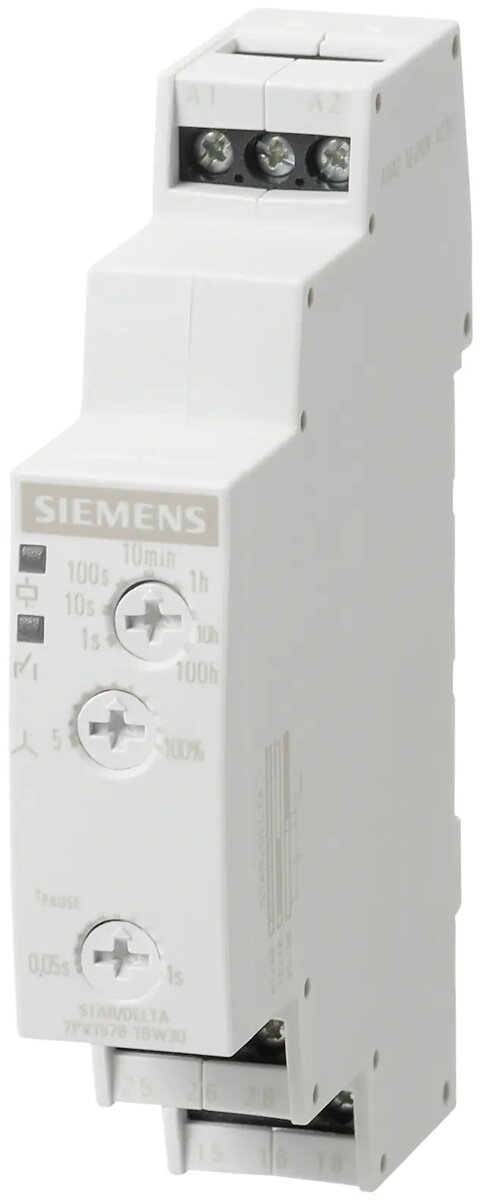

Siemens 7PV1578-1BW30 zvaigzne-trīsstūris laika relejs, 12-240V AC/DC, 0.05s-100h

Siemens 7PV1578-1BW30 ir profesionāls elektroniskais zvaigznes-trīsstūra laika relejs, kas izstrādāts precīzai elektromotoru palaišanas secības kontrolei. Šī rūpnieciskā līmeņa ierīce ir paredzēta pārejas vadībai starp zvaigznes un trīsstūra savienojumiem, nodrošinot vienmērīgu un efektīvu motora darbību dažādās automatizācijas sistēmās. Pateicoties kompaktajam dizainam un daudzpusīgajai funkcionalitātei, tas ir būtisks komponents vadības skapjos un sadales paneļos, kur vieta ir ierobežota.

Priekšrocības

Šis laika relejs piedāvā izcilu elastību, pateicoties plašam darbības sprieguma diapazonam no 12 līdz 240 V maiņstrāvas/līdzstrāvas, kas ļauj to integrēt dažādās elektriskajās vidēs visā pasaulē. Ierīce piedāvā septiņus izvēles laika diapazonus, nodrošinot plašu regulēšanas iespēju no 0,05 sekundēm līdz 100 stundām. Tā izturīgā konstrukcija nodrošina konsekventu veiktspēju un augstu uzticamību prasīgos rūpnieciskos lietojumos, savukārt skrūvju spaiļu savienojuma tehnoloģija atvieglo drošu un vienkāršu uzstādīšanu.

Piemērots

• Motora palaišanas kontrolei zvaigznes-trīsstūra konfigurācijās
• Rūpnieciskās automatizācijas un vadības sistēmām
• Uzstādīšanai vadības skapjos un sadales paneļos
• Uzdevumiem, kam nepieciešama precīza laika aizkaves pārslēgšana

Kad tas var nebūt piemērots

Šis relejs ir īpaši izstrādāts zvaigznes-trīsstūra motora palaišanai un var nebūt piemērots vispārējiem laika uzdevumiem, kuriem nepieciešamas citas izejas konfigurācijas vai specializētas loģikas funkcijas. Tas nav paredzēts lielu motoru tiešai pārslēgšanai bez atbilstošiem kontaktoriem.

Galvenās specifikācijas

• Funkcija: Zvaigznes-trīsstūra laika vadība
• Sprieguma diapazons: 12-240 V AC/DC
• Laika diapazons: no 0,05 sekundēm līdz 100 stundām
• Izeja: 2 NO kontakti
• Savienojuma veids: Skrūvju spailes

Kā lietot

Relejs ir paredzēts uzstādīšanai vadības skapī vai sadales panelī. Pirms uzstādīšanas pārliecinieties, ka strāvas padeve ir atslēgta. Pievienojiet vadības vadus pie skrūvju spailēm saskaņā ar konkrēto zvaigznes-trīsstūra shēmu, kas nepieciešama jūsu motoram. Izvēlieties atbilstošo laika diapazonu, izmantojot integrētos regulēšanas vadības elementus ierīces priekšpusē. Pēc uzstādīšanas un konfigurēšanas relejs automātiski vadīs laika pāreju starp zvaigznes un trīsstūra fāzēm pēc palaišanas signāla saņemšanas.

Kas jāņem vērā pirms pirkuma

• Pārbaudiet, vai zvaigznes-trīsstūra funkcija ir saderīga ar jūsu motora palaišanas prasībām.
• Pārliecinieties, ka jūsu sistēmas vadības spriegums atbilst 12-240 V AC/DC diapazonam.
• Pārliecinieties, ka fiziskie izmēri un montāžas veids ir piemēroti jūsu esošajam vadības skapja izkārtojumam.

Lietošanas ieteikumi: Vienmēr nodrošiniet, ka releju uzstāda kvalificēts speciālists saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Periodiski pārbaudiet skrūvju spaiļu savienojumus, lai saglabātu optimālu kontaktu un novērstu pārkaršanu vidēs ar augstu vibrāciju.
