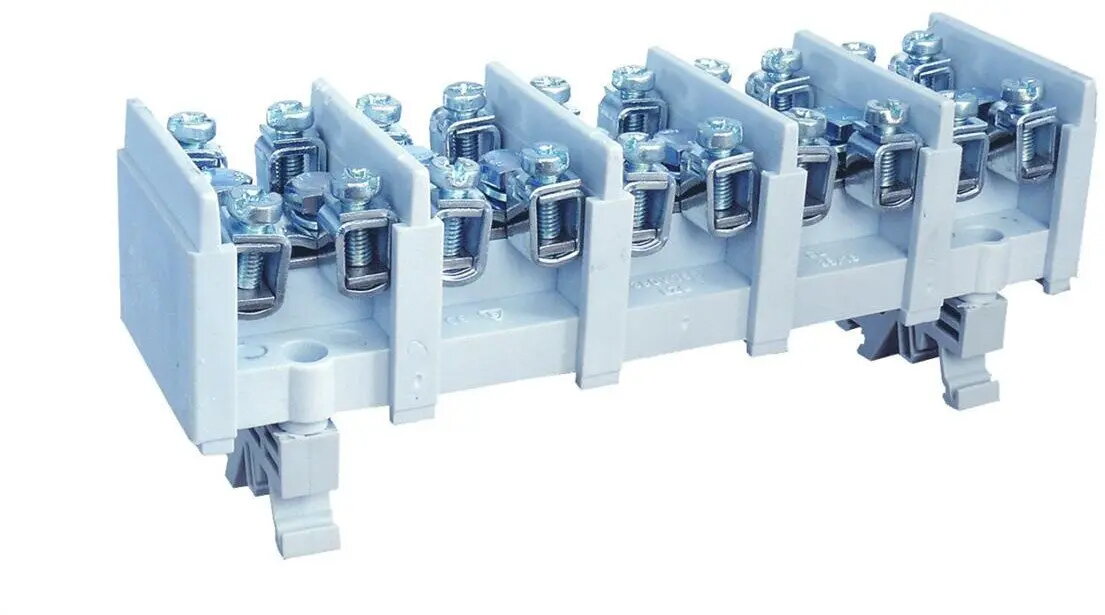

Sadales klemšu bloks 5-segmentu Simet LZ 5×35/16 uz TS35 (spailes 5×35 mm² – 5×4×16 mm²)

Simet sadales spailes bloks LZ 5×35/16 uz TS35 DIN sliedes ir paredzēts barošanas sadalei un drošai atzarojumu izveidei elektriskajos skapjos. Bloks satur piecas atsevišķas daļas, katra paredzēta vienvadu vadiem līdz 35 mm² vai daudzvadu savienojumiem konfigurācijās līdz 4×16 mm², nodrošinot kompakti pievienojamas vadu sakarus uz standarta TS35 sliedes.

Priekšrocības

Simet LZ 5×35/16 apvieno nelielu uzstādīšanas platību ar spēju noturēt lielas šķērsgriezuma vadus, saglabājot vadu kārtošanu kārtīgu uz TS35 sliedes. Piecas izolētās sekcijas atvieglo sadali un samazina nepieciešamību pēc atsevišķām sliedēm vai vairākiem atsevišķiem termināļiem. Stipra spailes konstrukcija nodrošina drošu elektrisko kontaktu un mehānisku noturību dažādos vadu savienojumos.

Piemērots

• Barošanas sadale rūpnieciskos un komerciālos elektriskajos skapjos
• Lielu šķērsgriezumu vadu atzarojumi uz vairākām ķēdēm
• Ieejas barošanas vadu organizēšana uz TS35 sliedes
• Izmantošanai, kur nepieciešama droša vienvadu un daudzvadu spailēšana

Kad var nebūt piemērots

Šī spailes bloks ir paredzēts lielākiem vadu šķērsgriezumiem un var būt pārāk liels zema strāvas signālu vadiem vai ļoti plāniem vadītājiem, kur piemērotāki ir mini termināļi. Tāpat tas paredzēts montāžai uz TS35 sliedes — ja šī sliede nav pieejama, būs jāmeklē cita montāžas iespēja.

Galvenās specifikācijas

• Sekciju skaits: 5 atsevišķas spailes
• Vadu ietilpība: līdz 35 mm² vienvadiem; atbalsta daudzvadu konfigurācijas līdz 4×16 mm²
• Montāža: saderīgs ar TS35 DIN sliedi
• Funkcija: barošanas sadale / spailes bloks atzarojumiem
• Konstrukcija: izolētas sekcijas, lai novērstu nejaušus kontaktus starp ķēdēm

Kā lietot

Uzstādiet Simet LZ 5×35/16 uz TS35 DIN sliedes, piespiediet un nofiksējiet to atbilstoši sliedes montāžas vadlīnijām. Sagatavojiet vadu galus, noņemot nepieciešamo izolācijas garumu, ievietojiet vadu attiecīgajā spailē un pieskrūvējiet spaili atbilstoši ieteiktajam griezes momentam, lai nodrošinātu drošu kontaktu. Izmantojiet piecas atsevišķās sekcijas, lai sadalītu ieejošo barošanu uz izejas ķēdēm vai savienotu vairākus vadus pēc elektroshēmas prasībām.

Ko ņemt vērā pirms pirkšanas

• Pārbaudiet saderību ar TS35 sliedi jūsu skapī
• Pārliecinieties, ka vadu šķērsgriezumi atbilst norādītajām vērtībām
• Novērtējiet, vai piecas sekcijas pietiek jūsu sadales uzdevumiem
• Ņemiet vērā vietu skapī un piekļuvi instrumentiem lielāku vadu apstrādei

Ieteikumi lietošanai

Kur iespējams, izmantojiet gala uzgaļus (gofrētas gredzenveida uzmavas) uz daudzvadu vadītājiem un ievērojiet ieteikto pieskrūvēšanas griezes momentu, lai nodrošinātu uzticamu elektrisko un mehānisko savienojumu. Plānojiet spailes izvietojumu tā, lai samazinātu vadu lieces un nodrošinātu drošu atstarpi starp ķēdēm.
