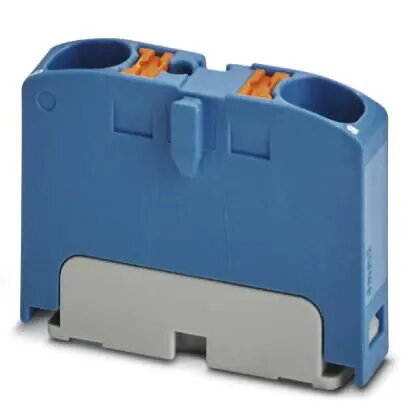

Phoenix Contact 1028361 sadales bloks, zils, 50 gabali

Phoenix Contact 1028361 ir profesionāls sadales bloks, kas izstrādāts efektīvai elektroinstalācijai un savienojamībai rūpnieciskā vidē. Šis kompaktais komponents ir paredzēts vadu izvietošanas procesa optimizēšanai vadības paneļos un modulārās elektriskās sistēmās. Ar tikai 6,2 mm platumu tas nodrošina augsta blīvuma uzstādīšanu, padarot to par ideālu izvēli ierobežotas vietas apstākļos, kur efektivitāte un droši savienojumi ir prioritāte. Iepakojumā ir 50 vienības, kas nodrošina pietiekamu daudzumu apjomīgiem elektroinstalācijas projektiem.

Priekšrocības

Šim sadales blokam ir augstas kvalitātes push-in savienojumu sistēma, kas ievērojami samazina uzstādīšanas laiku, ļaujot ievietot vadus bez instrumentu izmantošanas. Konstrukcija nodrošina pret vibrācijām izturīgu un hermētisku savienojumu, kas saglabā elektrisko integritāti ilgtermiņā pat prasīgos rūpnieciskos apstākļos. Kompaktie izmēri palīdz optimizēt skapja telpu, savukārt zilā krāsa palīdz skaidri identificēt ķēdes un organizēt vadus sarežģītās elektriskās sistēmās.

Piemērots

• Rūpniecisko vadības paneļu elektroinstalācijai
• Modulārām elektrības sadales sistēmām
• Automatizācijas un vadības skapjiem
• Vispārējiem elektriskajiem darbiem, kur nepieciešami droši spaiļu punkti

Kad tas var nebūt piemērots

Šis sadales bloks ir paredzēts noteiktam vadu šķērsgriezumam un var nebūt piemērots lietojumiem, kuros nepieciešami jaudīgi strāvas kabeļi, kas pārsniedz 6 mm². Tas nav paredzēts arī tiešai izmantošanai ārpus telpām bez atbilstoša aizsargkorpusa.

Galvenās specifikācijas

• Nominālais spriegums: 450 V
• Nominālā strāva: 32 A
• Savienojuma metode: Push-in savienojums
• Savienojumu skaits: 2
• Šķērsgriezuma diapazons: 0,2 mm² līdz 6 mm²
• AWG diapazons: 24 līdz 10
• Platums: 6,2 mm
• Augstums: 21,7 mm
• Montāžas veids: uz DIN sliedes adaptera
• Krāsa: zila

Kā lietot

Lai izmantotu Phoenix Contact 1028361, vispirms pārliecinieties, ka DIN sliedes adapteris ir droši uzstādīts vadības skapī. Uzspiediet sadales bloku uz adaptera, līdz tas nofiksējas. Sagatavojiet vadus, noņemot izolāciju nepieciešamajā garumā. Ievietojiet viendzīslas vadu vai vadu ar uzmavu tieši push-in spailē, līdz tas ir pilnībā ievietots. Lai atbrīvotu vadu, izmantojiet standarta skrūvgriezi, lai aktivizētu atbrīvošanas mehānismu.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, vai jūsu vadu šķērsgriezums atbilst 0,2 mm² līdz 6 mm² diapazonam.
• Pārbaudiet, vai 32 A strāvas nomināls atbilst jūsu ķēdes prasībām.
• Pārliecinieties, vai jums ir nepieciešamais DIN sliedes adapteris montāžai.
• Novērtējiet pieejamo vietu skapī, lai izvietotu blokus ar 6,2 mm platumu katru.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka strāvas padeve ir atslēgta pirms jebkādu elektroinstalācijas darbu veikšanas. Izmantojiet atbilstošas vadu uzmavas daudzdzīslu vadiem, lai nodrošinātu optimālu kontakta kvalitāti un drošību.
