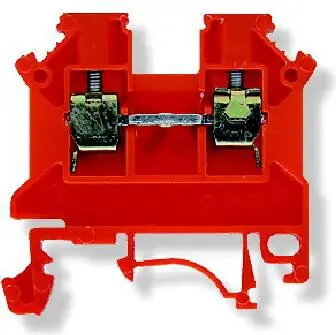

Vadu savienotājs Simet ZSG1-4.0Nc 2-vadu 4 mm² sarkans

Simet ZSG1-4.0Nc divvadu vadu termināla savienotājs, 4 mm², sarkans, ir DIN sliedes termināls, kas paredzēts uzticamai vadītāju savienošanai līdz 4 mm² šķērsgriezumam. Sarkanais pārklājums nodrošina vienkāršu fāzes identificēšanu un piemērots izmantošanai sadales blokos, vadības skapjos un rūpnieciskajās panelēs.

Priekšrocības

Divu vadu dizains ietaupa vietu uz standarta DIN sliedes un nodrošina drošu vadītāju fiksāciju līdz 4 mm². Sarkanais izolācijas pārklājums atvieglo fāžu atpazīšanu, samazinot kļūdu iespējamību montāžas un apkopes laikā. Mehāniskā konstrukcija nodrošina stabilu kontaktu un pretestību vibrācijai rūpnieciskos apstākļos, un savietojamība ar parastajām DIN sliedēm vienkāršo montāžu un nomaiņu.

Piemērots

• Barošanas sadales bloki elektriskajos skapjos
• Vadības skapji un automatizācijas paneļi
• Rūpnieciskā aprīkojuma vadu savienojumi, kad nepieciešamas kompaktas termināles
• Vietām, kur nepieciešama krāsu kodēta fāžu identifikācija

Kad var nebūt piemērots

Šis savienotājs ir paredzēts vadītājiem ar šķērsgriezumu līdz 4 mm² un nav piemērots biezākiem vadītājiem vai sliedēm, kur nepieciešama lielāka strāvas kapacitāte. Tas arī nav paredzēts kā izolācijas barjera augstsprieguma izolācijai ārpus standarta paneļu vadu praksēm.

Galvenās specifikācijas

• Vadītāju skaits: 2
• Maksimālais vadītāja šķērsgriezums: 4 mm²
• Montāžas veids: DIN sliede
• Izolācijas krāsa: sarkana (fāzes identifikācija)
• Piemērošanas vide: sadales paneļi, vadības skapji, rūpnieciskie paneļi

Kā lietot

Piestipriniet savienotāju uz saderīgas DIN sliedes un sagatavojiet vadītājus, noņemot izolāciju ieteiktajā garumā. Ievietojiet katru vadītāju atbilstošajā spailē un noskrūvējiet savilcēju atbilstoši uzstādīšanas praksei, lai nodrošinātu drošu kontaktu. Pēc montāžas pārbaudiet mehānisko noturību un elektrisko nepārtrauktību, kā arī veiciet nepieciešamās izolācijas pārbaudes atbilstoši vietējiem elektroinstalācijas noteikumiem.

Pārdomām pirms pirkuma

• Pārbaudiet, vai vadītāju šķērsgriezums nepārsniedz 4 mm².
• Pārliecinieties par saderību ar jūsu DIN sliedes izmēriem un paneļa izkārtojumu.
• Noskaidrojiet, vai sarkanā izolācija atbilst jūsu vietējai krāsu kodēšanai fāzēm.
• Atsevišķi apstipriniet nepieciešamās strāvas īpašības un ekspluatācijas apstākļus.

Lietošanas ieteikumi

Lietojiet savienotāju atbilstoši piemērojamiem elektroinstalācijas standartiem, ievērojiet vadītāju atdalīšanas garumu un pareizu skrūvju pievilkšanas spēku, kā arī veiciet regulāras pārbaudes, lai uzturētu drošus un uzticamus savienojumus.
