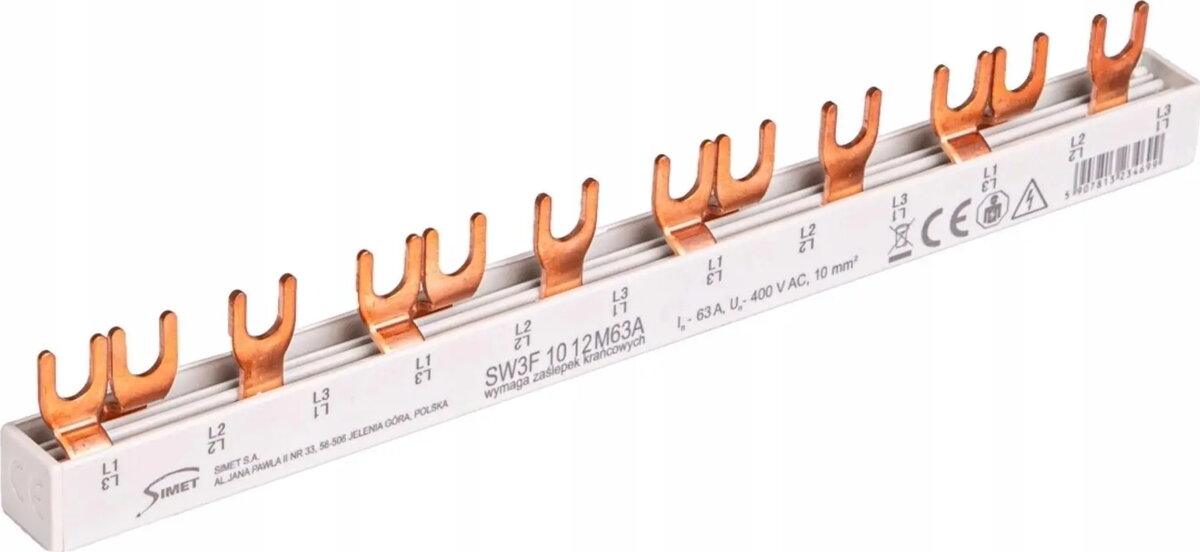

Strāvas sliede Simet SW3F 10 12M63A 3‑fāžu dakšu tips 63A 16 moduļi 10 mm²

Simet SW3F 10 12M63A — trīsfāžu dakšveida tipa sliedes savienotājs, paredzēts sadales skapjiem un modulārai elektroiekārtu montāžai. Tas nodrošina drošu trīs fāžu elektrisko savienojumu dzīvojamo un komerciālo ēku paneļos, ļaujot kompaktā veidā savienot modulāras ierīces. Savienotājs ir paredzēts 63 A darbībai un pieņem vadus ar šķērsgriezumu līdz 10 mm², aizņemot 16 DIN‑moduļu vietas.

Priekšrocības

Dakšveida savienojuma konstrukcija vienkāršo vadus ievietošanu un izņemšanu, samazinot montāžas laiku sadales skapī. Trīsfāžu konfigurācija apvieno fāžu vadus vienā kompakta vienībā, uzlabojot vadīšanas kārtību un telpas izmantošanu panelī. Izstrādāts ar mērķi nodrošināt elektrisko drošību un stabilu kontaktu, kas atbilst 63 A nominālajai slodzei un standartam modulārai DIN uzstādīšanai.

Piemērots priekš (uzdevumiem / lietošanas gadījumiem)

• Elektriskā sadale dzīvojamo ēku sadales skapjos un mazākos komerciālos paneļos
• Modulāru ierīču (automātiskie slēdži, kontaktori, spaiļu bloki) savienošana trīs fāzēs
• Telpu efektīva fāžu konsolidācija daudzmoduļu slēgierīcēs
• Paneļu modernizācija un pārbūve, izmantojot vadus līdz 10 mm²

Galvenās specifikācijas

• Fāžu skaits: trīsfāžu konfigurācija
• Nominālais strāvas stiprums: 63 A
• Vada spēja: līdz 10 mm² šķērsgriezums
• Moduļu platums: aizņem 16 DIN moduļus
• Savienojuma tips: dakšveida (spade) termināļi katrai fāzei

Kā lietot

Novietojiet sliedes savienotāju sadales skapī tā, lai tas atbilstu paredzētajām modulārajām pozīcijām un blakus esošajām ierīcēm. Sagatavojiet vadus, noņemot izolāciju līdz nepieciešamajai garumam, un ievietojiet katru fāzes vadu atbilstošajā dakšveida terminālī. Pieskrūvējiet termināļus atbilstoši ieteiktajam griezes momentam priekš vadu šķērsgriezuma un termināļa tipa; pārliecinieties par stingru mehānisko un elektrisko kontaktu. Veiciet instalāciju ar izslēgtu barošanu un ievērojiet piemērojamos elektrodrošības noteikumus un kabeļu nostiprināšanas prasības.

Lietošanas ieteikumi

Izmantojiet savienotāju iekš tā nominālo strāvu un vadu šķērsgriezuma robežās. Pārliecinieties par saderību ar blakus esošajām modulārajām ierīcēm un pieejamo vietu iekš skapja pirms montāžas. Veiciet regulāras pārbaudes termināļu pievilkšanai un pārbaudiet par pārkaršanas vai korozijas pazīmēm apkopes ietvaros.
