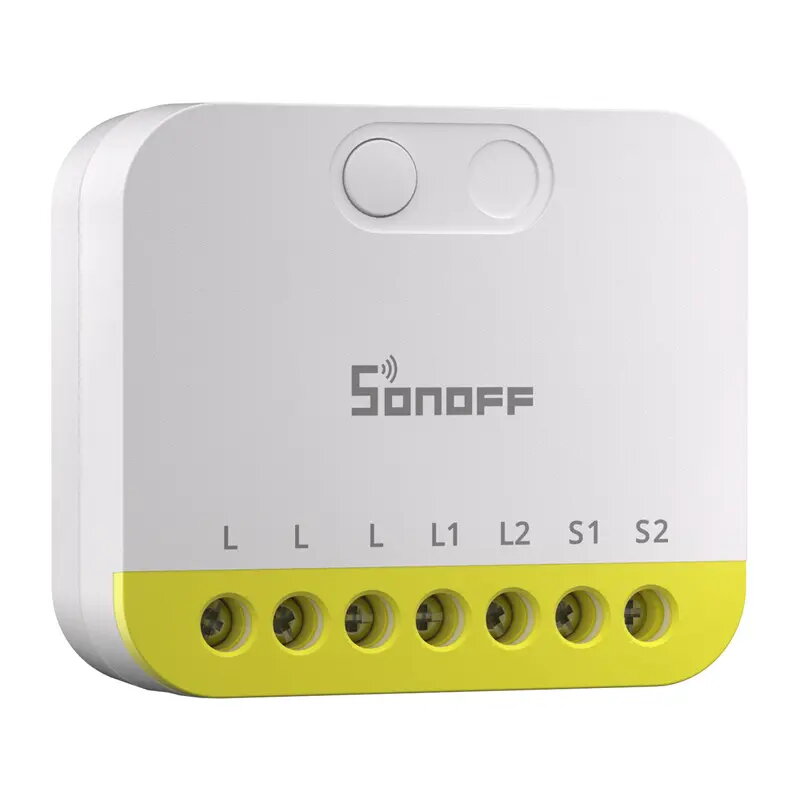

Divkanālu mini slēdzis Sonoff MINI-ZB2GS-L ZigBee — kompakts bezvadu relejs divām ķēdēm

Sonoff MINI-ZB2GS-L ir divkanālu mini ZigBee slēdzis, kas paredzēts divu neatkarīgu ķēžu vadībai bez nepieciešamības pievienot neitrālo (N) vadu. Kompaktais releja modulis tiek uzstādīts aiz tradicionālā sienas slēdža vai 60 mm apaļā montāžas kārbā, nodrošinot bezvadu ieslēgšanas/izslēgšanas vadību, automatizācijas ainas un balss vadību caur saderīgu ZigBee vārteju. Ierīce atbalsta ZigBee 3.0 un integrāciju ar vairākām Sonoff vārtejām un dongļiem, kā arī nodrošina iespēju OTA programmaparatūras atjauninājumiem.

Priekšrocības

Darbība bez neitrālā vada atvieglo modernizāciju vecākās elektroinstalācijās, kur pieejams tikai fāzes vads. Divi neatkarīgie kanāli ļauj atsevišķi vadīt divas apgaismojuma zonas vai nelielas slodzes; maksimālā slodze ir līdz 8 A uz kanālu un kopā līdz 12 A. Kompaktais korpuss ir paredzēts montāžai 60 mm kārbā, ļauj saglabāt esošos sienas elementus. Atbalsts atslēgtā releja režīmam, grafikiem, notikumu vēsturei un OTA atjauninājumiem paplašina funkcionālās iespējas, vienlaikus samazinot nepieciešamo komponentu skaitu.

Piemērots

• Tradicionālo slēdžu modernizācijai mājās bez neitrālā vada
• Divu atsevišķu apgaismojuma ķēžu vadībai ar vienu moduli
• Integrācijai ar ZigBee bāzētu viedo mājas sistēmu
• Ainu, grafiku un automatizāciju izveidei caur ZigBee vārteju

Galvenās specifikācijas

• Sakaru protokols: ZigBee 3.0 (IEEE 802.15.4)
• Barošanas spriegums: 100–240 V ~ 50/60 Hz
• Maksimālā slodze: 8 A uz kanālu, kopā līdz 12 A (rezistīvā slodze)
• Minimālā slodze: nepieciešami vismaz 3 W darbībai bez neitrālā vada
• Atbalstīts LED apgaismojums uz kanālu: līdz 300 W pie 240 V vai 150 W pie 100 V; kopā līdz 600 W pie 240 V
• Izmēri: aptuveni 45 × 39.4 × 16.8 mm; piemērots 60 mm montāžas kārbai
• Divi neatkarīgi izejas kontakti (L1, L2), saderīgi ar SPDT slēdžiem

Kā lietot

Ieslēdziet barošanu izslēgtu pirms uzstādīšanas. Novietojiet moduli aiz slēdža vai montāžas kārbā un pieslēdziet fāzes ieeju un divus izejas vadus saskaņā ar shēmu. Neitrālais vads nav nepieciešams, taču pārliecinieties, ka pievienotā apgaismojuma jauda pārsniedz 3 W. Pievienojiet ierīci saderīgai ZigBee vārtejai, sekojot vārtejas pāru reģistrācijas instrukcijai; pēc pievienošanas varat attālināti vadīt katru kanālu, konfigurēt ainas, taimerus un atslēgtā releja uzvedību caur lietotni. Veiciet OTA atjauninājumus, kad tie pieejami.

Lietošanas ieteikumi

Lietojiet moduli ar rezistīvām un LED slodzēm noteiktajās jaudas robežās. Nepievienojiet induktīvas slodzes (motori, ventilatori) vai nesaderīgus barošanas blokus. Pārliecinieties, ka katra kanāla slodze nepārsniedz 8 A, un kopējā slodze nepārsniedz 12 A. Lai nodrošinātu drošu uzstādīšanu, pirms darbu veikšanas izslēdziet barošanu un, ja nepieciešams, konsultējieties ar kvalificētu elektriķi un ievērojiet vietējos elektroinstalācijas noteikumus.
