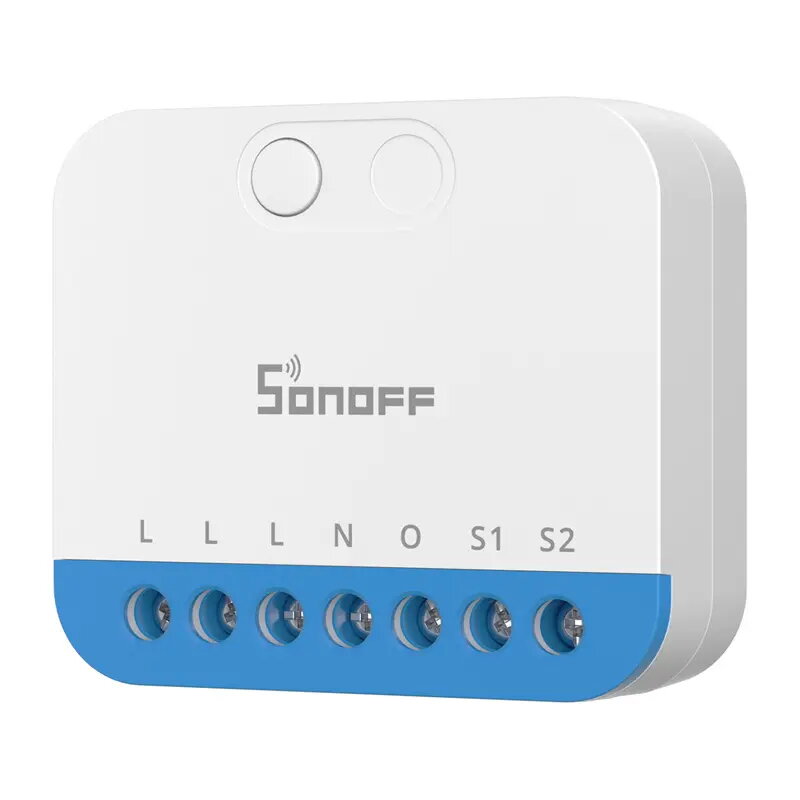

Sienas Sonoff MINI-ZBDIM Zigbee viedais mini kontrolieris/dimmers apgaismojumam — kompakts modulis

Sonoff MINI-ZBDIM Zigbee ir kompakts iebūvēts kontrolieris un dimmeris, kas pārveido parasto apgaismojumu par Zigbee pārvaldītu viedo apgaismojuma sistēmu. Ierīce nodrošina gludu spilgtuma regulēšanu no 0 līdz 100%, ieslēgšanu/izslēgšanu, grafikus, taimerus, skatus (scenes), enerģijas uzskaiti, kā arī vadību caur lietotni un balss komandām. MINI-ZBDIM darbojas pēc Zigbee 3.0 standarta, var darboties kā tīkla maršrutētājs, paplašinot mesh tīkla darbības rādiusu, un ir saderīgs ar dažādām vārtejām un platformām.

Priekšrocības

Virsbūve nodrošina stabilu Zigbee savienojumu ar maršrutēšanas funkciju tīkla pārklājuma paplašināšanai, trailing-edge dimmēšanu bez mirgošanas, automātisku un manuālu spilgtuma kalibrāciju atbilstoši spuldzei, kā arī enerģijas uzskaiti un OTA atjauninājumu atbalstu. Nelielie izmēri ļauj uzstādīt moduli standarta EU, 86 un 120 montāžas kārbās, saglabājot sienas slēdža klasisko izskatu.

Piemērots

• LED, halogēna un kvēlspuldžu dimmēšanai viesistabā un guļamistabā
• Viedā apgaismojuma vadībai virtuvē un ēdamistabā
• Esošo tradicionālo slēdžu modernizēšanai uz Zigbee vadību bez redzamiem ierīcēm
• Zigbee tīkla pārklājuma paplašināšanai dzīvokļos un mājās

Atslēgas specifikācijas

• Saziņas standarts: Zigbee 3.0 (IEEE 802.15.4)
• Tīkla loma: Maršrutētājs (mesh signāla pastiprināšana)
• Barošanas spriegums: 220–240 V AC, 50 Hz
• Maksimālā rezistīvā slodze: 400 W
• Maksimālā LED slodze: 200 VA
• Atbalstītie apgaismojuma veidi: Dimmējamas LED, tradicionālas spuldzes, halogēni, elektroniskie transformatori
• Dimmēšanas tehnoloģija: Trailing-edge, gluda 0–100% regulēšana
• Spilgtuma kalibrācija: Automātiska un manuāla
• Enerģijas uzskaite: Jā
• Vadības interfeisi: Lietotnes vadība, balss vadība caur saderīgiem mezgliem/platformām
• Funkcijas: Grafiki, taimeri, skati (scenes), inching režīms, atmiņa pēc strāvas zuduma, OTA atjauninājumi
• Neitrālais vads: Nepieciešams
• Korpuss: Ugunsdrošs PC plastmasa (V-0)
• Krāsa: Balta
• Izmēri: 45 × 39.4 × 16.8 mm
• Svars: 24.5 g
• Ieteicamais vada šķērsgriezums: 18–16 AWG, vara
• Montāžas kārbas: EU, 86, 120 (iekštelpu uzstādīšanai)
• Darbības apstākļi: -10°C līdz 40°C, 5–95% RH bez kondensāta
• Aizsardzības: NTC pārkaršanas aizsardzība, pārsprieguma un impulsu aizsardzība

Kā lietot

Uzstādiet MINI-ZBDIM iekšējā montāžas kārbā aiz esošā sienas slēdža, ievērojot vietējos elektroinstalācijas noteikumus un pievienotās lietotāja rokasgrāmatas norādījumus. Pievienojiet fāzes, neitrālo un slodzes vadus, pēc nepieciešamības pieslēdziet ārējo slēdzi. Savienojiet ierīci ar Zigbee vārtiem vai USB donglu jūsu izvēlētajai platformai (piemēram, eWeLink vai Home Assistant). Izmantojiet lietotni vai balss palīgu, lai iestatītu grafikus, skatus, taimerus un aktivizētu enerģijas uzskaiti. Pēc uzstādīšanas veiciet spilgtuma kalibrāciju, lai optimizētu dimmēšanu attiecīgajai spuldzei.

Ieteikumi lietošanai

Lietojiet MINI-ZBDIM ar dimmējamām LED spuldzēm, ievērojot norādītos VA ierobežojumus, vai ar tradicionālām/halogēna spuldzēm līdz noteiktajai jaudai. Pārliecinieties par neitrālā vada pieejamību pirms uzstādīšanas, novietojiet moduli atbilstošā iekštelpu montāžas kārbā un ļaujiet ierīcei darboties kā Zigbee mezgla daļai, lai uzlabotu tīkla uzticamību.
