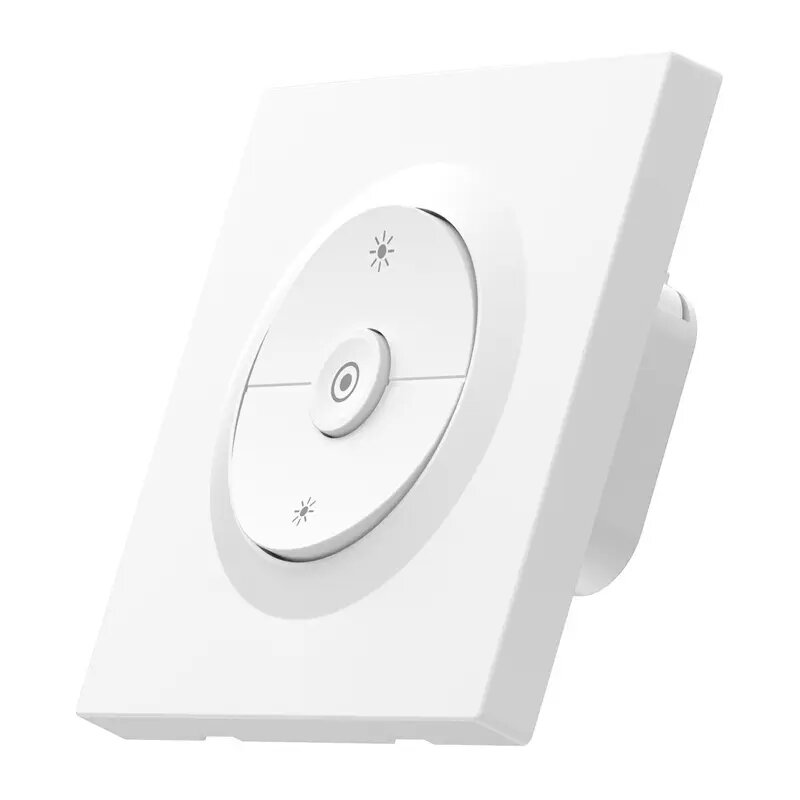

Viedais sienas slēdzis/aptumšotājs Sonoff MINI-ZBDIM-E ZigBee — kompakts iestrādājams dimmeris un ieslēgšanas modulis

Sonoff MINI-ZBDIM-E ZigBee — kompakts sienas dimmeris un ieslēgšanas/izslēgšanas modulis, paredzēts uzstādīšanai aiz standarta sienas plāksnēm. Ierīce nodrošina gludu apgaismojuma regulēšanu no 0 līdz 100% un tālvadību ZigBee 3.0 tīklā, ļaujot veidot ainas, grafikus un automatizāciju caur saderīgiem vārtejiem un lietotnēm. Papildus apgaismojuma vadībai modulis darbojas kā ZigBee maršrutētājs, paplašinot tīkla pārklājumu un uzlabojot savienojuma stabilitāti daudzistabu vidē.

Priekšrocības

Atbalsts ZigBee 3.0 un maršrutētāja funkcija palielina tīkla darbības rādiusu un uzticamību. Trailing-edge dimerēšana nodrošina labāku saderību ar mūsdienīgām dimējamām LED un samazina mirgošanu; automātiskā kalibrācija atvieglo pielāgošanu konkrētām slodzēm. Iebūvēta enerģijas mērīšana ļauj uzraudzīt patēriņu reāllaikā. Kompaktais izmērs atbilst 86 tipa un Eiropas apaļajām kārbām, kas atvieglo uzstādīšanu gan atjaunošanas, gan jaunu projektu gadījumā.

Piemērots

• Iebīdāmai apgaismojuma dimerēšanai dzīvojamās telpās — dimējamām LED, halogēna un kvēlspuldzēm
• Esošu slēdžu modernizācijai, kad ierobežots vietas daudzums aiz plāksnes
• Integrācijai ZigBee viedo māju sistēmās ainu, grafiku un automatizācijas nodrošināšanai
• Tīkla pārklājuma paplašināšanai un ZigBee mesh stabilitātes uzlabošanai

Atslēgas specifikācijas

• Bezvadu standarts: ZigBee 3.0 (IEEE 802.15.4)
• Dimerēšanas diapazons: 0–100% ar trailing-edge dimerēšanu
• Atbalstītās slodzes: dimējamās LED līdz 200 VA, halogēna/kvēlspuldzes līdz 400 W, dimējamie elektroniskie transformatori līdz 200 W
• Jaudas mērīšana: iebūvēta reāllaika enerģijas uzraudzība
• Sprieguma diapazons: 220–240 V ~ 50 Hz
• Darba temperatūra: -10°C līdz 40°C
• Montāža: der 86 tipa kārbām un Eiropas apaļajām kārbām (Ø 60 mm)
• Korpusa materiāls: ugunsdrošs PC

Kā lietot

Uzstādiet SONOFF MINI-ZBDIM-E montāžas kārbā aiz sienas plāksnes un pievienojiet fāzes, nulles un slodzes vadus saskaņā ar lietošanas norādījumiem; nepieciešama nulles vada pieejamība. Pēc pievades ieslēgšanas pārejiet pie savienojuma režīma un pievienojiet ierīci saderīgam ZigBee vārtejam vai koordinātoram (piemēram, eWeLink ZBBridge, NSPanel Pro vai SONOFF ZigBee dongle). Pēc pievienošanas vadiet ieslēgšanu/izslēgšanu un spilgtumu no lietotnes, izveidojiet grafikus un ainas. Ja nepieciešams, izmantojiet automātisko kalibrāciju, lai optimizētu darbību attiecībā uz konkrēto slodzi.

Lietošanas ieteikumi

Nav paredzēts fluorescējošām lampām, LED lentēm vai induktīvām slodzēm (piemēram, ventilatoriem). Lai nodrošinātu drošu un ilgstošu darbību, pārliecinieties, ka pieslēgtā slodze nepārsniedz norādītās robežas, savienojumi ir stingri, un ir pieejams nulles vads. Integrējot ar trešo pušu ZigBee risinājumiem, ievērojiet vārteja/koordinātora norādījumus un regulāri atjauniniet programmaparatūru.
