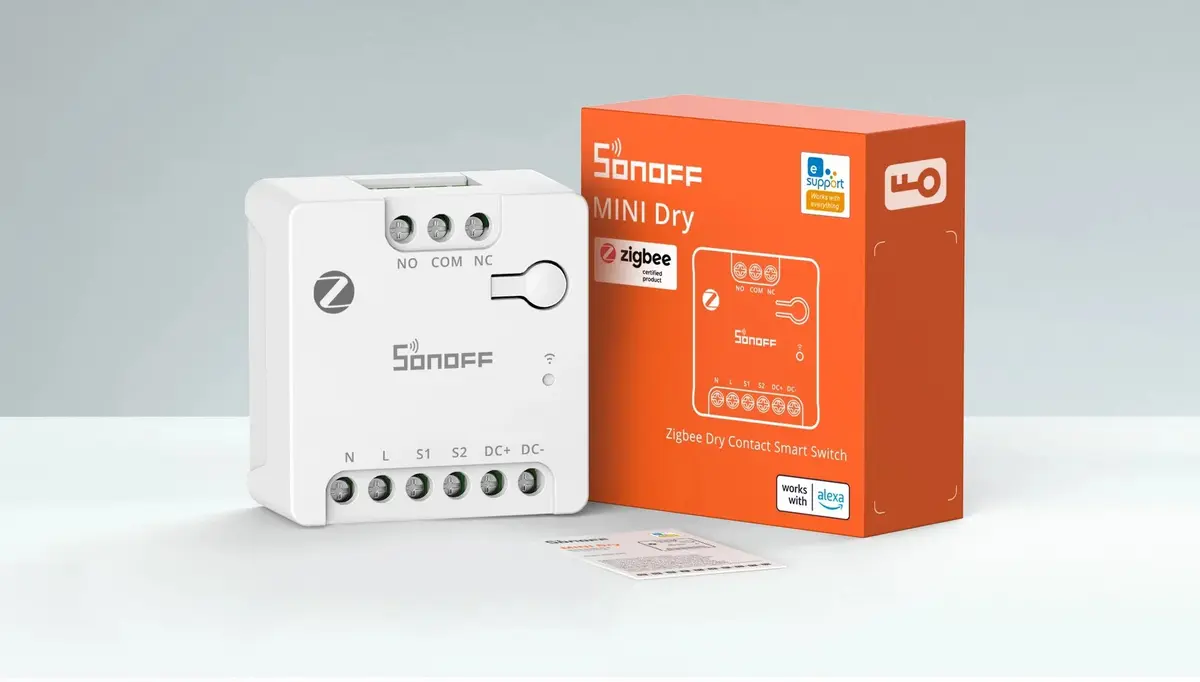

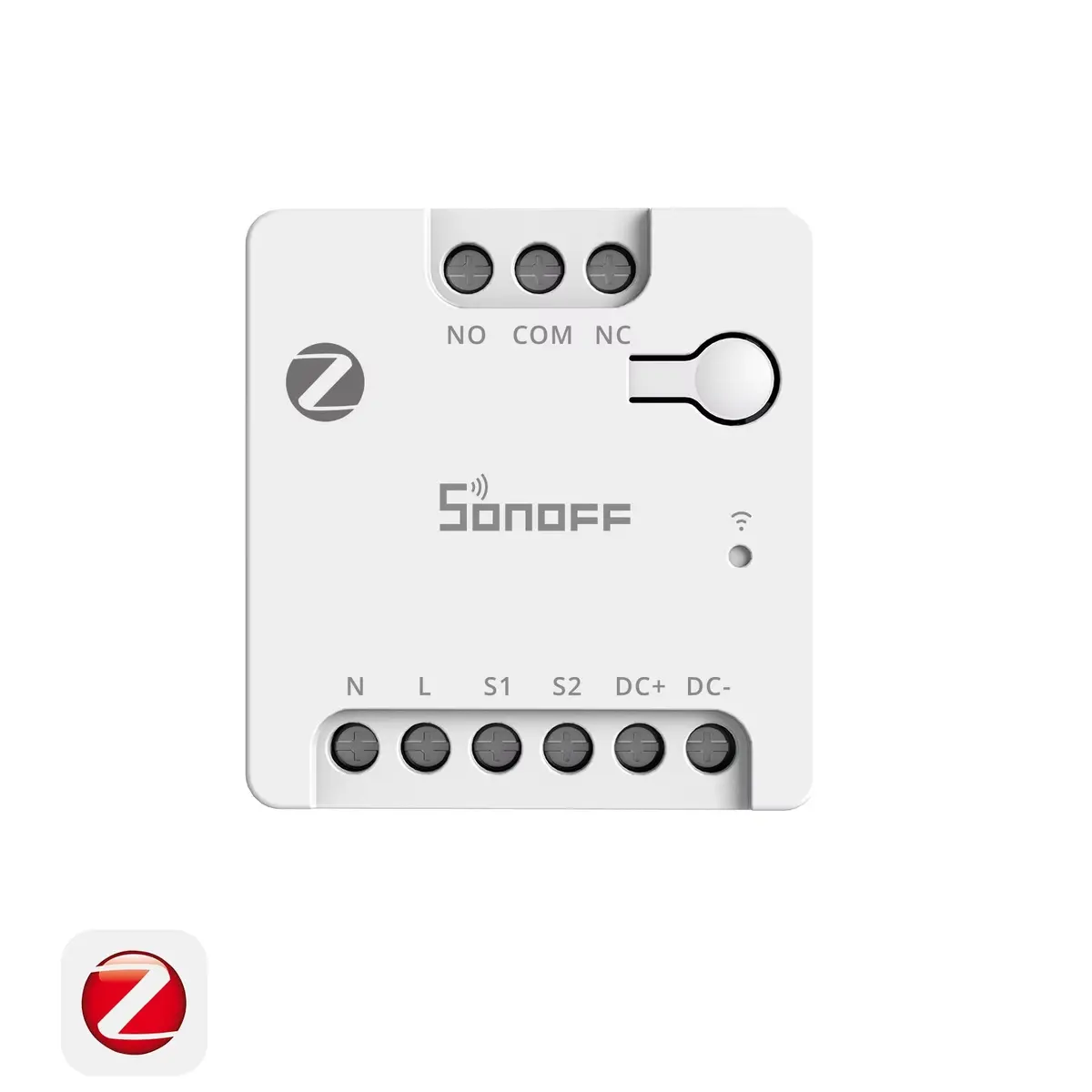

Sonoff MINI-ZBD Zigbee viedais relejs ar sauso kontaktu NO/NC un 100-240Vac / 12-48Vdc barošanu

Sonoff MINI-ZBD ir kompakts Zigbee viedais relejs, kas paredzēts elastīgai mājas un rūpiskajai automatizācijai. Iekārta ir aprīkota ar bezpotenciāla (sausa kontakta) NO/NC izejām un atbalsta gan maiņstrāvas 100-240V, gan līdzstrāvas 12-48V barošanas ieeju. Tas ļauj attālināti vadīt dažādas ierīces, integrēt tās mūsdienu viedās mājas ekosistēmās, kā arī izmantot relejslēdzi kā Zigbee maršrutētāju tīkla pārklājuma un stabilitātes palielināšanai.

Priekšrocības

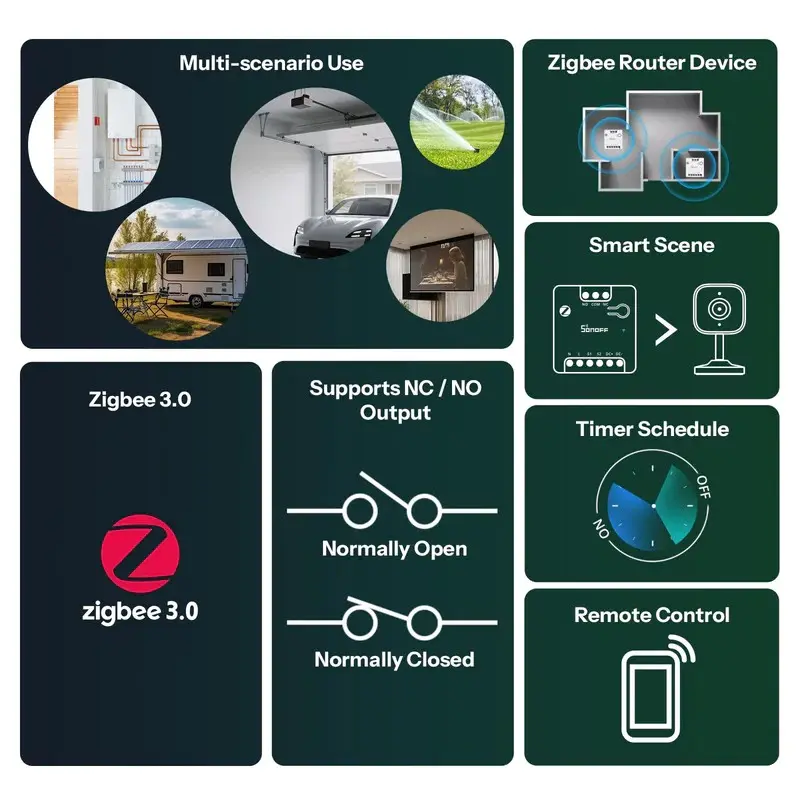

Šis viedais relejs nodrošina augstu uzstādīšanas elastību, pateicoties atbalstam gan maiņstrāvas, gan līdzstrāvas barošanas avotiem. Sausa kontakta izejas konfigurācija atbalsta gan normāli atvērtus, gan normāli aizvērtus režīmus, ļaujot droši vadīt ārējās sistēmas bez nevēlamas sprieguma padeves uz vadības ķēdi. Iebūvētā Zigbee tīkla maršrutēšanas funkcija palīdz samazināt signāla “melnās zonas” un uzlabo tuvumā esošo viedierīču savienojuma stabilitāti.

Piemērots

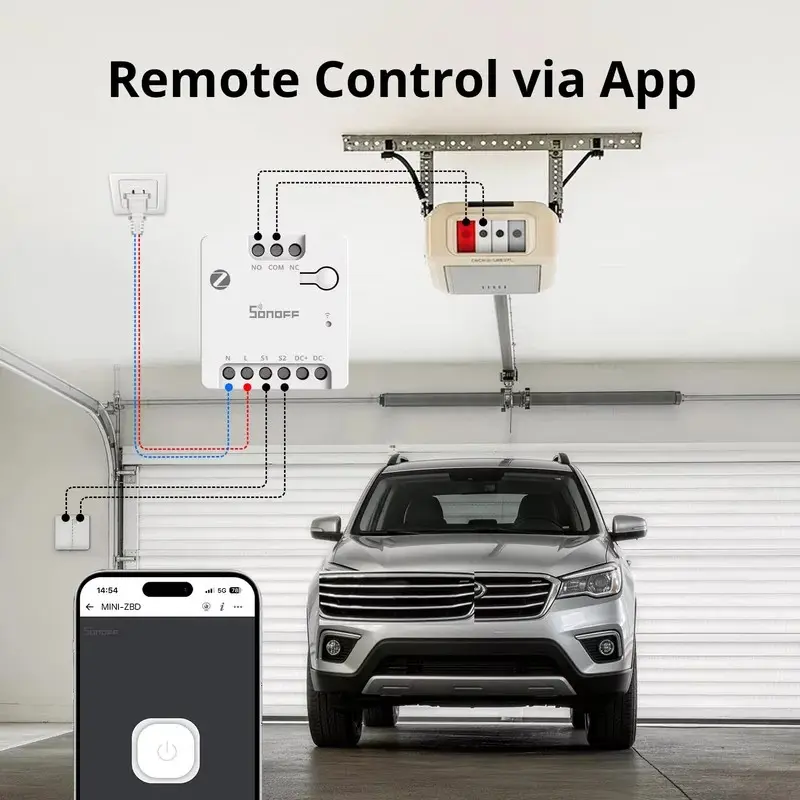

• Garāžas vārtiem un automātiskajām barjerām

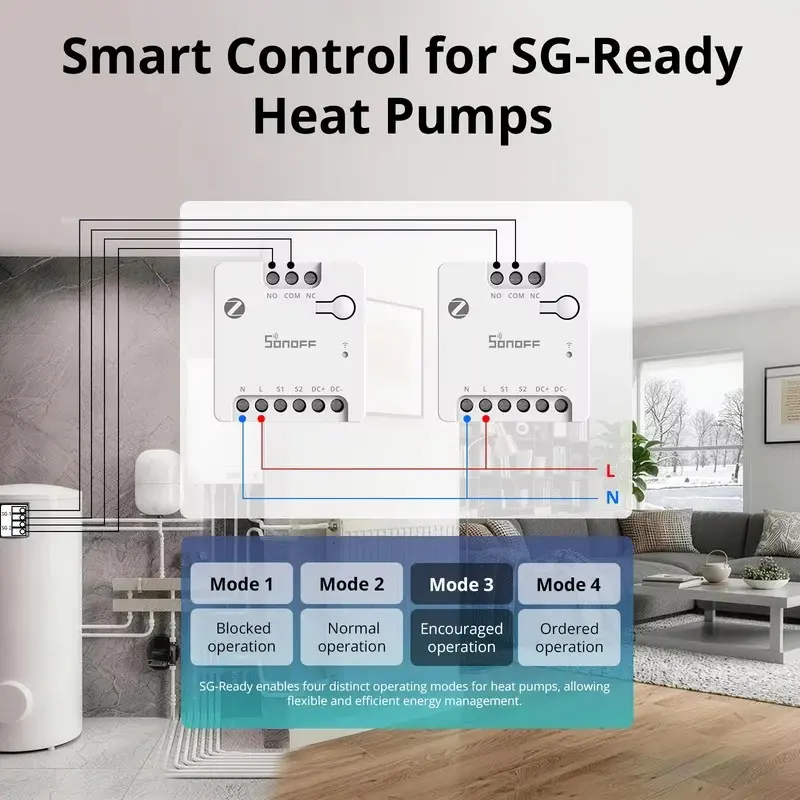

• Apkures katliem un SG-Ready siltumsūkņiem
• Ūdens sūkņiem un apūdeņošanas sistēmām
• Līdzstrāvas motoriem un solenoīda vārstiem ar jaudu līdz 8W

Kad ierīce var nebūt piemērota

Šī ierīce nav paredzēta lielas jaudas maiņstrāvas slodžu tiešai slēgšanai caur izejas termināli, jo sausa kontakta izeja atbalsta tikai zemas jaudas līdzstrāvas slodzes. Tāpat ierīce nav piemērota uzstādīšanai ārpus telpām bez aizsargājoša korpusa.

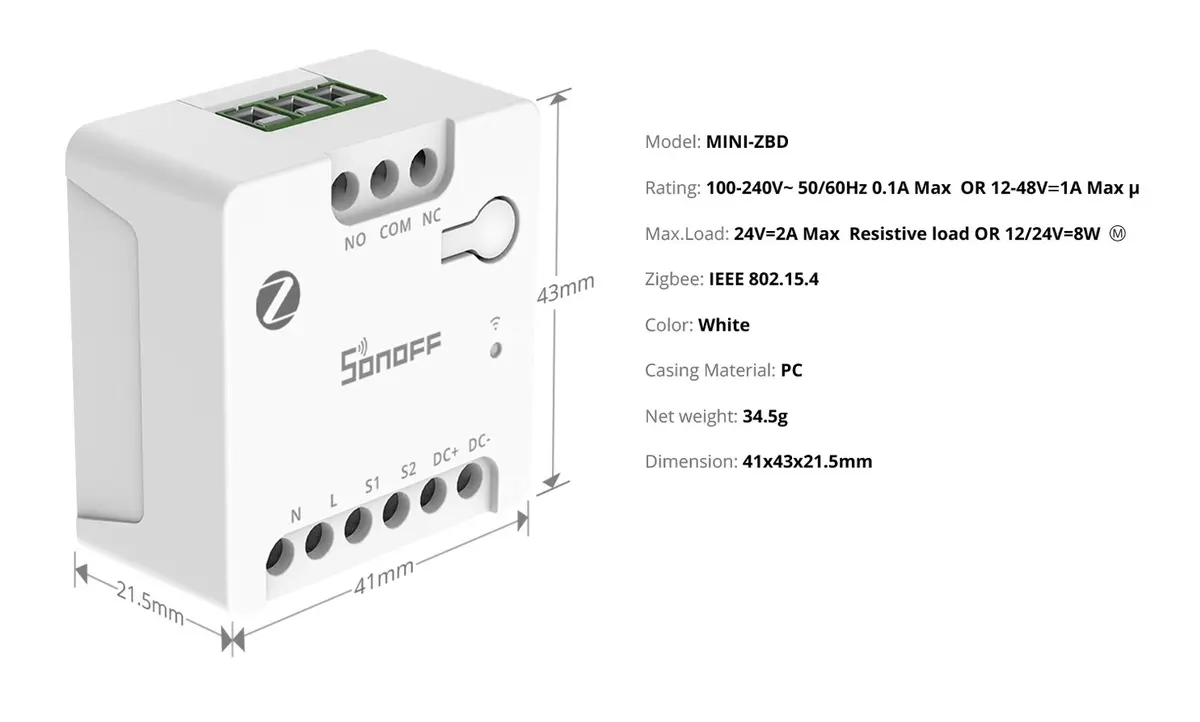

Galvenie tehniskie dati

• Barošanas ieeja: 100-240V maiņstrāva 50/60Hz vai 12-48V līdzstrāva
• Releja slodze: 24V līdzstrāva, maks. 2A aktīvā slodze
• Motoru un vārstu atbalsts: Līdz 8W līdzstrāva
• Bezdrātu protokols: Zigbee IEEE 802.15.4

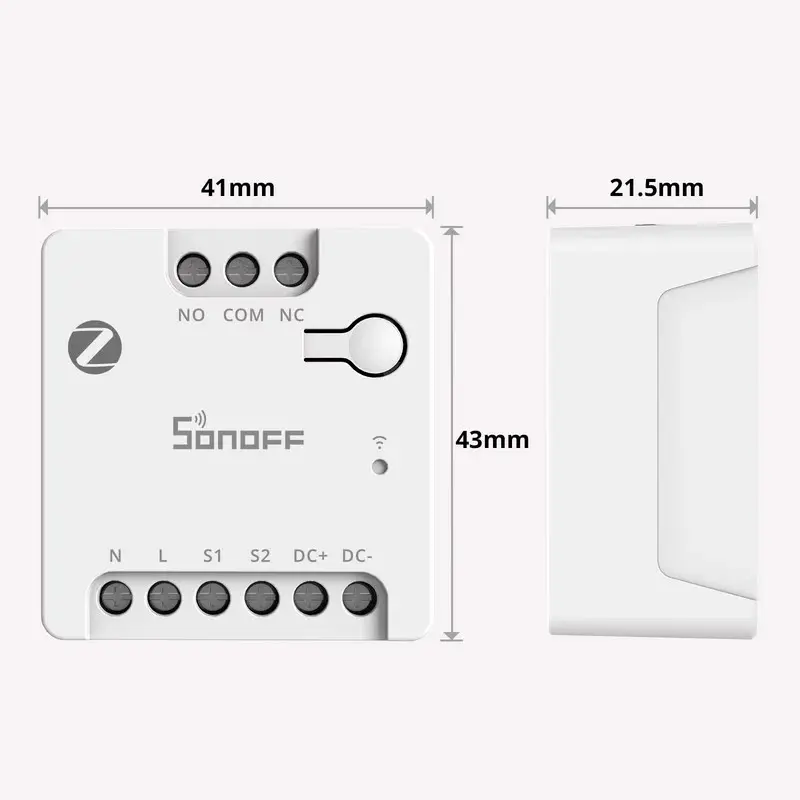

• Izmēri: 41 x 43 x 21.5 mm
• Darba temperatūra: no -10°C līdz +40°C
• Korpusa materiāls: Polikarbonāts

Kā lietot

Pirms uzstādīšanas sākuma pilnībā atvienojiet strāvas padevi darba zonā. Pievienojiet maiņstrāvas vai līdzstrāvas barošanas kabeļus ieejas spailēm, ievērojot elektrodrošības noteikumus un nepieļaujot abu barošanas avotu vienlaicīgu pieslēgšanu. Savienojiet sausa kontakta izejas spailes ar vadāmās ierīces vadības ieeju. Uzstādiet ierīci iekštelpās, ieslēdziet strāvu un savienojiet to ar saderīgu Zigbee vārteju, izmantojot mobilo lietotni automatizācijas scenāriju iestatīšanai.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu sistēmā ir pieejama saderīga Zigbee vārteja vai centrmezgls
• Pārbaudiet, vai vadāmās ierīces elektriskie parametri nepārsniedz līdzstrāvas izejas ierobežojumus
• Pārliecinieties, ka ierīces fiziskie izmēri atbilst jūsu montāžas kārbas izmēriem

Lietošanas ieteikumi

Uzstādiet ierīci iekštelpās aizsargājošā korpusā vai standarta montāžas kārbā, lai novērstu mitruma iedarbību. Pirms barošanas ieslēgšanas vienmēr pārbaudiet vadu savienojumu pareizību un izmantojiet ārējos kontaktorus, ja plānojat vadīt lielas jaudas rūpiskās iekārtas.
