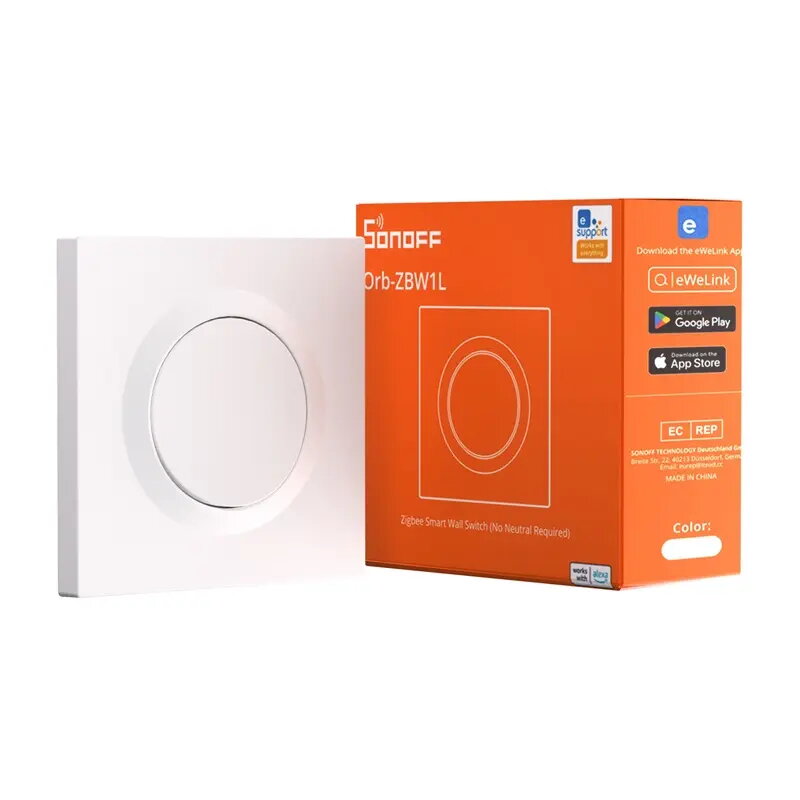

Sienas slēdzis Sonoff ZBMINIL2-E ZigBee kompakts dizains tālvadība

Orb-ZBW1L (modelis ZBMINIL2-E) ir Sonoff Fusion sērijas ZigBee sienas slēdzis, paredzēts montāžai bez neitrālā vada. Kompaktais slēdzis atbilst standarta apaļajām (⌀60 mm) un kvadrātveida (Type 86) kārbām, to var montēt vertikāli vai horizontāli, atsevišķi vai blakus citiem Fusion sērijas ierīcēm. Nodrošina bezvadu ieslēgšanu/izslēgšanu apgaismojumam un mazām slodzēm un integrējas ar populāriem ZigBee vārtiem attālai un automatizētai vadībai.

Priekšrocības

Slēdzis darbojas bez neitrālā vada, kas vienkāršo uzstādīšanu vecākās elektroinstalācijās. Atbalsts Zigbee 3.0 nodrošina plašu saderību ar vārtiem un viedajām ekosistēmām. Kompaktais Fusion korpuss ļauj elastīgi montēt un estētiski integrēt slēdzi esošajā panelī. Ierīce atbalsta viedos scenārijus un grupu vadību koordinētām automatizācijām.

Piemērots

• Retrofit uzstādēm bez neitrālā vada
• Iekštelpu apgaismojuma un LED slodžu vadībai
• Dzīvokļiem un mājām ar standarta apaļām vai Type 86 kārbām

Galvenās specifikācijas

• Ražotājs: Sonoff; Modelis: ZBMINIL2-E (Orb-ZBW1L)
• Sērija: Fusion; MCU: EFR32MG22
• Barošana: 100–240 V~, 50/60 Hz; maksimālais aktīvais strāvas slodzes ierobežojums 6 A
• LED slodze: līdz 150 W pie 100 V / līdz 300 W pie 240 V
• Maksimālā slodze: 1440 W; Minimālā slodze: 3 W
• Bezvadu savienojums: Zigbee 3.0
• Izmēri: 86 × 86 × 35.8 mm; Svars: 80 g; Krāsa: balta
• Korozs: PC (polikarbonāts); Ieteicamais vadu diametrs: 16AWG–14AWG (vara)
• Darba temperatūra: -10 °C līdz 40 °C; Mitrums: 5–95% RH bez kondensāta
• Lietojums: iekštelpās; Der apaļām (⌀60 mm) un kvadrātām (Type 86) kārbām

Kā lietot

Pirms uzstādīšanas atslēdziet elektrību. Novietojiet Orb-ZBW1L atbilstošā montāžas kārbā un pieslēdziet fāzes(vadus) saskaņā ar shēmu — neitrālais vads nav nepieciešams. Pēc strāvas ieslēgšanas veiciet pāra savienošanu ar ZigBee vārtiem (piemēram, SONOFF ZBBridge, NSPanel Pro, iHost, SmartThings, Zigbee2MQTT vai Amazon Echo ar iebūvētu ZigBee) atbilstoši vārtu instrukcijai. Konfigurējiet ierīces nosaukumu, grupas un scenārijus vārtos vai eWeLink lietotnē un pārbaudiet ieslēgšanas/izslēgšanas darbību un automatizācijas.

Lietošanas ieteikumi

Montējiet, izmantojot vara vadus ar ieteicamo šķērsgriezumu (16AWG–14AWG) un ievērojiet vietējos elektrodrošības noteikumus. Nepārsniedziet norādītās maksimālās slodzes. Izmantojiet ierīci iekštelpās paredzētajos temperatūras un mitruma robežās un savienojiet ar saderīgiem ZigBee vārtiem, lai nodrošinātu pilnu funkcionalitāti.
