Iekšējā PCIe saskarnes karte Sonstige 41914 — PCIe ievade un PCIe izvade

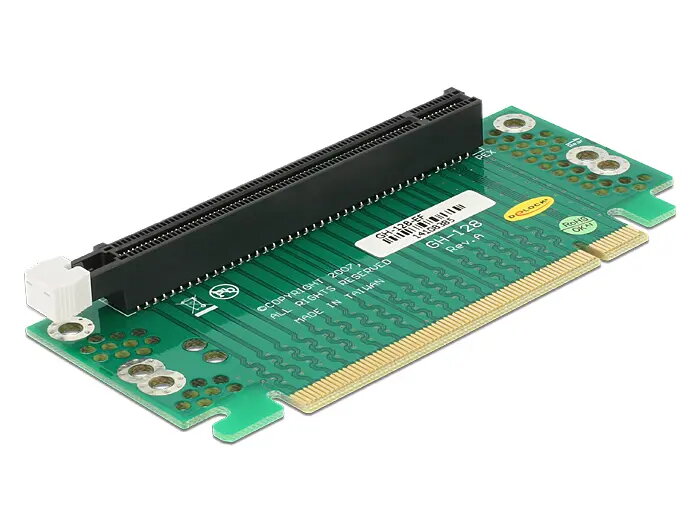

Sonstige 41914 iekšējā PCIe interfeisa karte-pāreja nodrošina PCI Express host savienojumu un PCIe izejas interfeisu, paredzētu uzstādīšanai datora vai servera korpusā. Šī pāreja tiek ievietota standarta PCIe slotā uz mātesplates un ļauj piestiprināt PCIe x16 karti 90° leņķī, kas atvieglo kartes novietošanu ierobežotā telpā vai alternatīvā pozīcijā.

Priekšrocības

Pāreja sniedz kompakta iekšēja risinājuma iespēju novirzīt PCIe savienojumu bez mātesplates modifikācijām. 90° montāžas orientācija samazina spiedienu uz PCIe savienotāju un nodrošina papildu brīvību lielu vai garu karšu izvietošanai ierobežotā korpusa iekšpusē. Tā saglabā standarta PCIe elektrisko savietojamību un vienkāršo PCIe ierīču maršrutēšanu sistēmās ar ierobežotu vietu.

Piemērots

• Sistēmām, kur nepieciešama PCIe x16 kartes novirzīšana, lai optimizētu vietu vai gaisa plūsmu
• Datora vai servera konstrukcijām, kur nepieciešama kartes novietošana labajā leņķī
• Uzstādēm, kur jānovieto PCIe ierīce atstatus no mātesplates plaknes

Atslēgas specifikācijas

• Formfaktors: iekšējais riser/pāreja uzstādīšanai PCIe slotā
• Host interfeiss: PCI Express (PCIe) savienojums ar mātesplati
• Izvades interfeiss: PCI Express (PCIe) x16 karte, montāža 90° leņķī
• Orientācija: labo leņķi/90° montāža uzlabotai brīvai vietai
• Saderība: paredzēta lietošanai datora un servera korpusos ar pieejamiem PCIe slotiem

Kā lietot

Pirms uzstādīšanas izslēdziet sistēmu un atvienojiet to no strāvas avota. Ievietojiet pārejas host savienotāju brīvā PCIe slotā uz mātesplates, pārliecinoties par pareizu izlīdzināšanu, un pēc nepieciešamības nostipriniet atbilstoši korpusa konstrukcijai. Piestipriniet PCIe x16 karti pie pārejas 90° leņķī un nodrošiniet tās nostiprināšanu korpusā, ja tas nepieciešams. Pēc tam pieslēdziet strāvu un pārbaudiet, vai sistēma atpazīst ierīci BIOS vai operētājsistēmā. Lietojiet ESD aizsardzību, strādājot ar komponentēm.

Izmantošanas ieteikumi

Lietojiet šo pāreju, ja korpusā trūkst vietas vai nepieciešama uzlabota komponentu izvietošana un dzesēšana. Pirms uzstādīšanas pārbaudiet, vai pietiek vietas izvēlētajai kartei un nodrošiniet atbilstošu gaisa plūsmu enerģijas patērētājiem. Nelietojiet pārmērīgu spēku pie savienotāju ievietošanas un pārliecinieties par karšu un slotu savietojamību.
