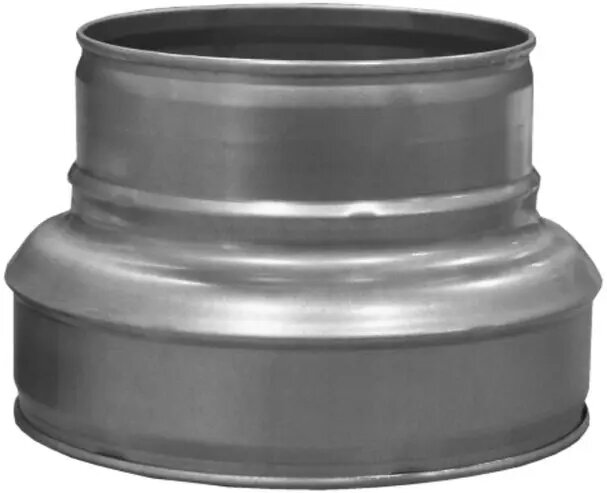

SpiroFlex savienojums 160/125 (OC) nipelis — koncentriska cauruļu redukcija 160→125 mm

SpiroFlex 160/125 samazināšanas adapteris (OC) — koncentrisks cauruļu reduktors 160→125 mm ir metāla gaisa vadu savienojums, kas paredzēts apaļu cauruļu ar atšķirīgiem diametriem savienošanai, saglabājot gaisa plūsmas asi. Adapteris nodrošina vienmērīgu koncentrisku pāreju no 160 mm ieejas uz 125 mm izeju un ir paredzēts ventilācijas un izplūdes sistēmām dzīvojamos un komerciālos objektos. Izstrādāts, lai atbilstu standarta apaļajiem metāla gaisa vadiem un vienkāršotu plūsmas parametrus uzturošu savienojumu izveidi.

Priekšrocības

Koncentriskā konstrukcija saglabā vada asi, samazinot turbulenci un spiediena zudumus salīdzinājumā ar straujiem vai ekscentriskiem pārejām. Adapteris nodrošina ciešu iekļaušanos un to var nostiprināt ar skavām, kniedēm vai hermētiķi, lai panāktu mehānisku izturību un gaisa necaurlaidību. Vienkāršā ģeometrija atvieglo uzstādīšanu un samazina nepieciešamību pēc papildu detaļām, ja ir jāveic koncentrisks diametra samazinājums.

Piemērots

• MVK ventilācijas vadi dzīvojamām ēkām
• Komerciālām un vieglām rūpnieciskām izplūdes sistēmām
• Gaisa sadales tīkliem, kas prasa koncentrisku diametra pāreju
• Remonta vai modernizācijas darbiem, kad nepieciešama pāreja no 160 mm uz 125 mm

Galvenās specifikācijas

• Tips: koncentrisks samazinātājs (nippelis)
• Ieejas diametrs: 160 mm
• Izejas diametrs: 125 mm
• Materiāls: metāls, kas piemērots gaisa vadiem (parasti cinkots vai līdzīga apdare)
• Savienojuma veids: iekļaujošs koncentrisks savienojums skavām, blīvēm vai kniedēm
• Paredzēts lietošanai: ventilācijas un izplūdes sistēmās

Kā lietot

Piestipriniet 160 mm galu pie ieplūdes gaisa vada un ielieciet 125 mm izeju nākamajā cauruļu posmā vai fitingā, pārliecinoties, ka adapters ir koncentrisks attiecībā pret asi. Nostipriniet savienojumus ar piemērotām skavām, kniedēm vai hermētiķi, lai panāktu nepieciešamo hermētiskumu un mehānisko izturību. Pārbaudiet izlīdzināšanu un nodrošiniet atbalstu gaisa vadu posmiem, lai neradītu spriedzi uz adapteri un saglabātu vienmērīgu plūsmu. Ievērojiet vietējās ventilācijas normas un montāžas norādījumus.

Lietošanas ieteikumi

Lietojiet SpiroFlex koncentrisko reduktoru situācijās, kur svarīga gaisa plūsmas ass saglabāšana un nepieciešama tieša pāreja 160→125 mm. Lai samazinātu trokšņu līmeni un uzlabotu aerodinamisko efektivitāti, izvairieties no asiem līkumiem tieši pie adaptera un nodrošiniet gludu iekšējo pāreju. Komerciālās sistēmās regulāri pārbaudiet blīvju un stiprinājumu stāvokli.
