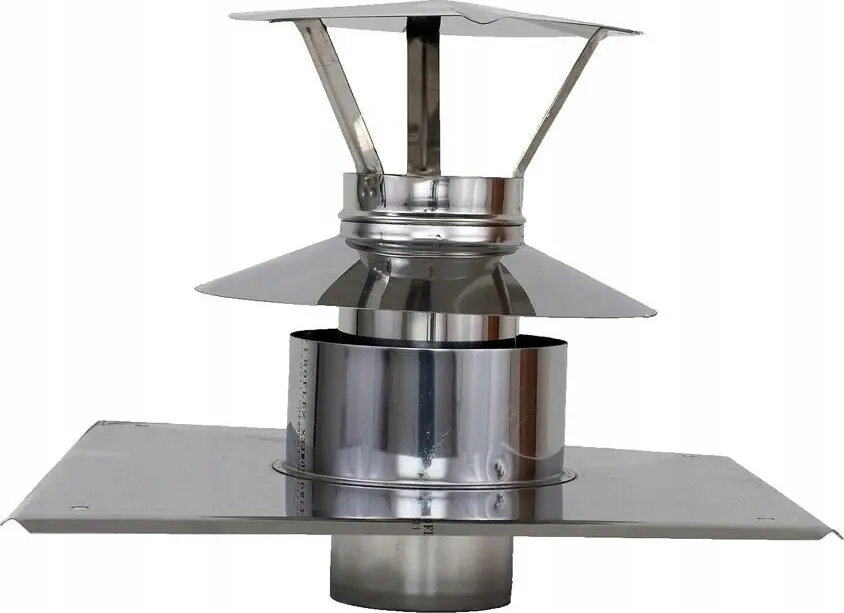

Jumta izplūdes ventilators SpiroFlex 60/100 turbo ar jumta plāksni (modelis SX-TDN60/100WPD)

SpiroFlex 60/100 turbo jumta izplūdes ventilators (modelis SX-TDN60/100WPD) ir jumta stiprināms ventilācijas terminālis ar pāreju apaļiem gaisa vadiem no 60 mm līdz 100 mm. Komplektā ietilpst jumta plates stiprināšanai uz slīpām jumta konstrukcijām. Ierīce apvieno turbo tipa izplūdi un pakāpienveida savienojumu, kas ļauj pieslēgt dažādu diametru apaļos kanālus un izvadīt mitru vai duļķainu gaisu no dzīvojamo telpu un mazā komerciāla rakstura ventilācijas sistēmām.

Priekšrocības

SpiroFlex 60/100 turbo nodrošina kompaktu jumta termināli ar iebūvētu pāreju, samazinot nepieciešamību pēc papildu adapteriem. Jumta plate nodrošina drošu un hermētisku montāžu uz slīpiem jumtiem, saglabājot zemu profilu un minimālu vizuālo ietekmi. Turbo tipa izplūde veicina efektīvu gaisa atvadošanu un samazina atpakaļplūsmas un nokrišņu iekļūšanas risku, ja ierīce ir pareizi uzstādīta. Konstrukcija vienkāršo pieslēgumu apaļajiem gaisa vadiem un paātrina montāžu objektā.

Piemērots

• Mitru gaisu izvadīšanai no vannas istabām, virtuvēm un tehniskajām telpām
• Ventilācijas izplūdei dzīvojamās ēkās un mazā komerciālā apbūvē
• Pieslēgšanai apaļiem gaisa vadiem ar pāreju 60 mm–100 mm
• Esošu jumta termināļu nomaiņai vai modernizācijai uz slīpiem jumtiem

Galvenās specifikācijas

• Savienojuma pāreja: atbilst apaļiem gaisa vadiem ar diametru no 60 mm līdz 100 mm
• Montāža: komplektā jumta plate uzstādīšanai uz slīpa jumta
• Izplūdes tips: turbo tipa izplūde uzlabotai gaisa plūsmai
• Pielietojums: mitra vai duļķaina gaisa izvadīšana no ventilācijas sistēmām
• Saderība: piemērots dzīvojamām un mazām komerciālām ventilācijas sistēmām

Kā lietot

Uzstādiet jumta plati droši uz slīpā jumta konstrukcijas, ievērojot vietējos būvnormatīvus un hidroizolācijas prasības, nodrošinot hermētiskumu ap atveri. Pieslēdziet atbilstoša diametra apaļo gaisa vadu (60 mm vai 100 mm) pie pakāpienveida savienojuma un nostipriniet ar skavām vai hermētiķi, lai novērstu gaisa noplūdes. Novietojiet turbo izplūdi virs jumta līnijas tā, lai izplūdes gaiss brīvi izdalītos; pārbaudiet orientāciju un nepieciešamos attālumus ap termināli. Pēc montāžas pārbaudiet gaisa plūsmu un pārliecinieties, ka nav vibrāciju, noplūžu vai ūdens iekļūšanas.

Lietošanas ieteikumi

Lai nodrošinātu ilgtspējīgu darbību, ieteicams montāžu veikt kvalificētam speciālistam un regulāri pārbaudīt ierīci uz aizsprostojumiem, blīvumu un stiprinājumu drošību. Izmantojiet korozijizturīgus stiprinājumus un jumta pakāpienu materiālus, kas ir savietojami ar jumta segumu, lai saglabātu hidroizolāciju.
