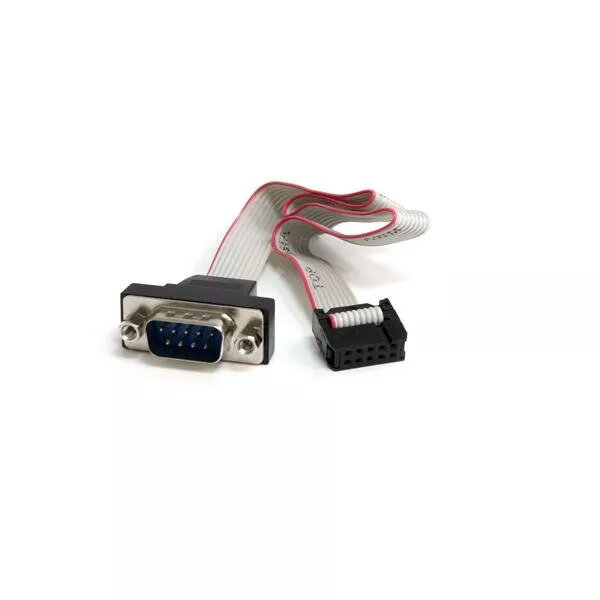

StarTech seriālais kabelis PNL9M16 16 collas 9 kontaktu vīrišķais uz 10 kontaktu mātesplates ligzdu pelēks

StarTech sērijas kabelis PNL9M16 ir 16 collu pelēks kabelis, kas paredzēts 10 kontaktu mātesplates galvenes savienošanai ar 9 kontaktu vīrišķo DB-9 seriālo pieslēgvietu. Šis kabelis ar paneļa stiprinājumu ļauj lietotājiem droši pievienot ārēju RS232 seriālo savienojumu datora korpusam, pielāgotam ietvaram vai priekšējam panelim. Nodrošinot tiltu starp mūsdienu mātesplatēm un mantotajām seriālajām perifērijas ierīcēm, šis 0,4 metru garais komponents ļauj turpināt izmantot vecāku aparatūru ar pašreizējām datoru sistēmām.

Advantages

Šis seriālais kabelis nodrošina vienkāršu metodi mantotās aparatūras integrēšanai jaunākās sistēmu komplektācijās bez sarežģītiem adapteriem. Paneļa stiprinājuma konstrukcija nodrošina drošu un pastāvīgu uzstādīšanu uz datora šasijas vai sienas plāksnēm, novēršot vaļīgus savienojumus regulāras lietošanas laikā. Izgatavots, izmantojot standarta 28 AWG vadu, kabelis uztur uzticamu signāla pārraidi seriālās saziņas ierīcēm. Tā kompaktais 0,4 metru garums palīdz sakārtot kabeļus iekšpusē, uzturot kārtību datora korpusā un nodrošinātu atbilstošu gaisa plūsmu.

Suitable for

• Mantotu RS232 seriālo ierīču savienošana ar modernām datoru mātesplatēm
• Ārējas DB9 seriālās pieslēgvietas pievienošana pielāgotiem datoru korpusiem vai serveru šasijām
• Seriālās sakaru pieslēgvietu uzstādīšana uz sienas plāksnēm vai priekšējiem paneļiem
• Vecākas rūpnieciskās vai zinātniskās perifērijas aparatūras uzturēšana kopā ar pašreizējām sistēmām

When it may not be suitable

Šis kabelis nav piemērots sistēmām, kurās nav pieejamas brīvas iekšējās 10 kontaktu mātesplates seriālās galvenes. No tā vajadzētu izvairīties arī tad, ja nepieciešamais kabeļa garums pārsniedz 0,4 metrus vai ja pievienojamajam aprīkojumam standarta RS232 seriālo saskarņu vietā ir nepieciešamas paralēlās vai USB sakaru saskarnes.

Key specifications

• Kabeļa garums: 0,4064 metri

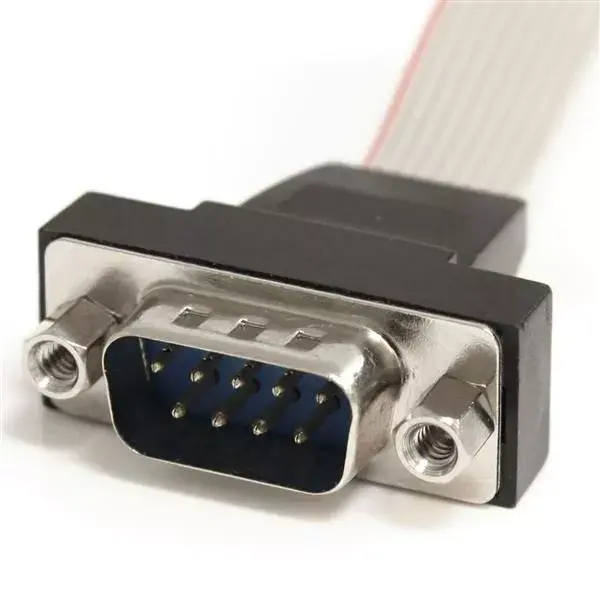

• Pirmais savienotājs: DB-9 vīrišķais
• Otrais savienotājs: 10 kontaktu IDC sievišķā mātesplates galvene
• Vada biezums: 28 AWG
• Krāsa: Pelēka
• Montāžas veids: Paneļa stiprinājums

How to use

Lai izmantotu StarTech seriālo kabeli PNL9M16, vispirms pārliecinieties, ka dators ir izslēgts un atvienots no elektrības kontaktligzdas. Atveriet datora korpusu un atrodiet iekšējo 10 kontaktu seriālo galveni uz mātesplates. Droši pievienojiet kabeļa IDC sievišķo galu pie mātesplates galvenes, nodrošinot pareizu kontaktu izlīdzinājumu. Uzstādiet DB9 vīrišķo savienotāju tam paredzētajā izgriezumā uz datora šasijas vai saderīgas priekšējās plāksnes, izmantojot piemērotas skrūves. Stingri nostipriniet paneļa stiprinājumu, aizveriet datora korpusu un atjaunojiet strāvas padevi pirms jebkādu ārējo seriālo perifērijas ierīču pievienošanas.

What to consider before purchase

• Pārliecinieties, ka jūsu mātesplatei ir pieejama 10 kontaktu seriālā galvene
• Pārbaudiet sava datora korpusa fiziskos izmērus, lai apstiprinātu paneļa stiprinājuma saderību
• Pārliecinieties, ka 0,4 metru garums ir pietiekams, lai aizsniegtos no mātesplates galvenes līdz vēlamajai uzstādīšanas vietai
• Apstipriniet, ka jūsu perifērijas ierīces izmanto standarta RS232 DB9 seriālo saskarni

Lai nodrošinātu optimālu darbību un ilgmūžību, novietojiet kabeli drošā attālumā no asām metāla malām un augstas temperatūras komponentiem datora korpusa iekšpusē, kā arī nodrošinātu, hogy paneļa stiprinājuma savienotājs ir stingri nostiprināts, lai novērstu kustību ārējo ierīču pievienošanas laikā.
