Iekšējā PCIe saskarnes karte Sunix MIO6479A — paralēlais un seriālais ports, PCIe 2.0

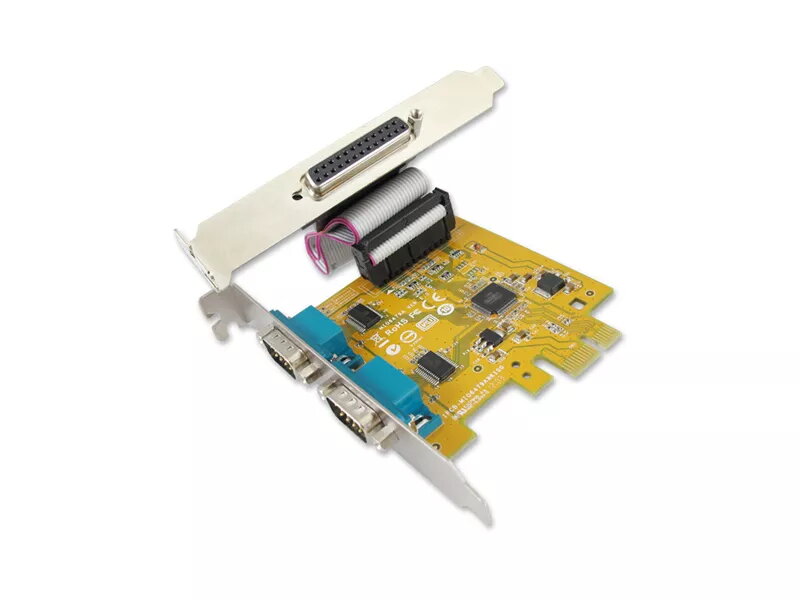

Sunix MIO6479A ir iekšējā PCIe paplašināšanas karte, kas nodrošina divas RS‑232 sērijveida pieslēgvietas un vienu IEEE1284 paralēlo (LPT) pieslēgvietu sistēmām ar PCIe slotu. Karte atbilst PCI Express Base Specification Revision 2.0 un darbojas x1, x2, x4, x8 un x16 slotos, kas nodrošina plašu saderību ar mātesplatēm. Kompaktie izmēri (aptuveni 78 mm × 85 mm) un SUNIX nativais kontrolieris padara to piemērotu rūpnieciskām un komerciālām lietojumprogrammām, kur nepieciešama uzticama sērijveida un paralēlā savienojuma atbalsts.

Priekšrocības

MIO6479A izmanto SUNIX SUN2410 nativu PCIe UART un IEEE1284 kontrolieri, kas nodrošina stabilu datu pārraidi un saderību ar vecāka tipa ierīcēm. Aparatūras automātiskā plūsmas vadība samazina datu zuduma risku, un iebūvētā ±15 kV ESD aizsardzība aizsargā sērijveida signālus. Karte atbalsta SPP, ECP, EPP un divvirzienu paralēlos režīmus, darbojas plug-and-play režīmā ar sistēmas piešķirtām I/O adresēm un IRQ, kā arī atbilst CE, FCC, RoHS un Microsoft WHQL prasībām.

Piemērots

• Savienojumiem ar RS‑232 ierīcēm: skeneriem, modemiem, kontrolieriem un sensoriem
• Paralēlā porta pievienošanai veciem printeriem, etiķešu drukas iekārtām un laboratorijas ierīcēm
• Rūpniecisko datoru, POS sistēmu un automatizācijas ierīču modernizācijai, kur trūkst COM/LPT portu

Galvenās specifikācijas

• Interfeisi: 2 × RS‑232 sērijveida porti, 1 × IEEE1284 paralēlais (LPT) ports
• PCIe saderība: PCI Express Base Spec Revision 2.0; atbalsta x1/x2/x4/x8/x16 slotus
• Kontrolieris: nativais SUNIX SUN2410 PCIe UART un IEEE1284 kontrolieris
• Aparatūras iespējas: aparatūras automātiskā plūsmas kontrole, lai novērstu datu zudumu
• Aizsardzība: iebūvēta ±15 kV ESD aizsardzība sērijveida signāliem (atbilst IEC1000-4-2)
• Paralēlie režīmi: SPP, ECP, EPP, divvirzienu paralēlais režīms
• Forma un izmēri: iekšējā kompaktā karte (aptuveni 78 mm × 85 mm)
• OS atbalsts: Microsoft Windows, Linux, DOS

Kā lietot

Ieslēgšanas laikā izslēdziet datoru, atveriet korpusu un ievietojiet MIO6479A brīvā PCIe slotā, kas atbalsta x1, x2, x4, x8 vai x16. Nostipriniet karti, aizveriet korpusu un ieslēdziet sistēmu. Parasti sistēma atpazīst ierīci plug-and-play režīmā un automātiski piešķir I/O adreses un IRQ; pēc nepieciešamības instalējiet atbilstošus draiverus. Pieslēdziet sērijveida ierīces ar DB9 kabeļiem pie RS‑232 portiem un paralēlās ierīces pie IEEE1284 savienotāja. Pārbaudiet saziņas parametrus (baudrate, paritāte, stop biti, plūsmas vadību) un paralēlā porta režīmu atbilstoši perifērijas prasībām.

Ieteikumi lietošanai

Lai nodrošinātu uzticamību rūpnieciskā vidē, izmantojiet ekrānētus kabeļus un nodrošiniet pareizu zemējumu. Ja iespējams, ieslēdziet aparatūras plūsmas vadību (RTS/CTS) sērijveida sakaru uzticamākai darbībai. Pie paralēlā porta pievienošanas izvēlieties pareizo režīmu (ECP/EPP/SPP) atbilstoši ierīces prasībām un regulāri atjauniniet draiverus, lai saglabātu saderību ar jaunākajām operētājsistēmām.
