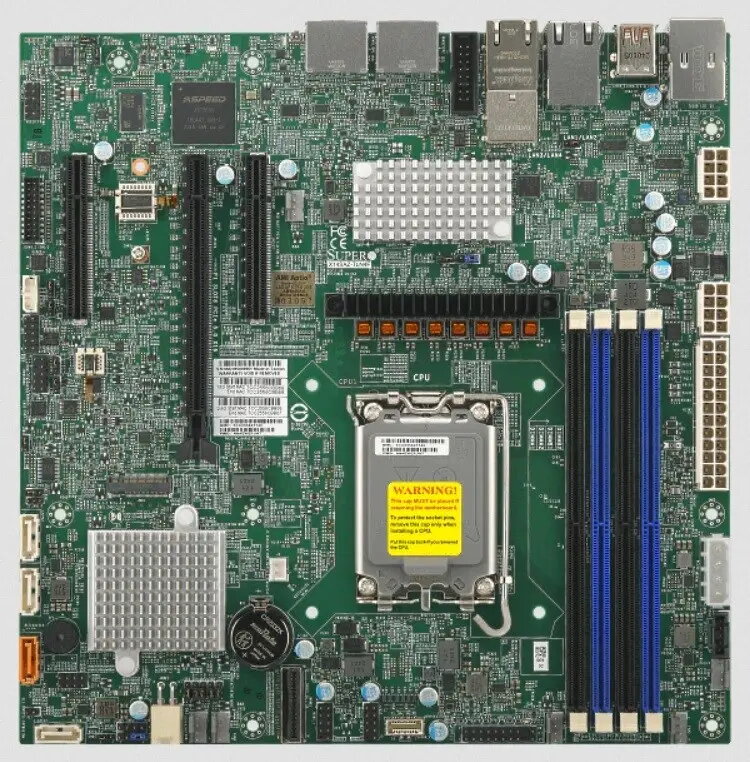

Mātesplate Supermicro X14SAZ-TLN4F, Socket 1851, Intel čipsets, Micro-ATX, 4x DIMM DDR5 līdz 256 GB, 2x 2.5Gb LAN, IPMI

Supermicro X14SAZ‑TLN4F ir micro‑ATX servera mātesplate ar Socket 1851 un Intel čipsetu, saderīga ar Intel Core Ultra (Series 2) procesoriem līdz 24 kodoliem. Tā atbalsta četras DDR5 DIMM atmiņas slota, gan ECC, gan non‑ECC moduļus līdz 256 GB ar frekvenci līdz 5600 MHz, nodrošina divas 2.5 Gb tīkla pieslēgvietas ar Intel I226‑LM kontrolieri un atsevišķu IPMI LAN, kā arī plašu video un USB pieslēgvietu klāstu pārvaldībai un savienošanai. Uzglabāšanai ir četri SATA III savienotāji, TPM pieslēgvieta un iekšējie seriālie galvenes. Darbības temperatūru diapazons 0–60 °C; jānodrošina pietiekama ventilācija.

Priekšrocības

Mātesplate apvieno kompaktu micro‑ATX izmēru ar servera līmeņa funkcionalitāti: iebūvētu IPMI tālvadību, dubulto 2.5 Gb LAN savienojumu uzlabotai tīkla veiktspējai, UEFI AMI BIOS ar ACPI 6.5 un SMBIOS 3.7 atbalstu, kā arī elastīgu DDR5 atmiņas atbalstu (ECC un non‑ECC). Bagātīgs aizmugures I/O komplekts ar USB 3.2 Gen2, HDMI, DisplayPort un VGA atvieglo lokālo konsoles piekļuvi un perifērijas pieslēgšanu.

Piemērots

• Kompaktiem stendu vai torņu serveriem virtualizācijas vai aprēķinu uzdevumiem
• Tīkla ierīcēm un edge serveriem, kuriem nepieciešama 2.5 Gb savienojamība un attālās pārvaldības iespējas
• Darbiem, kuriem nepieciešamas drošas atmiņas konfigurācijas ar ECC vai non‑ECC DDR5 līdz 256 GB

Galvenās specifikācijas

• Procesoru atbalsts: Socket 1851, saderīga ar Intel Core Ultra (Series 2), līdz 24 kodoliem
• Form‑faktors: micro ATX (244 × 244 mm)
• Atmiņa: 4 × DDR5 DIMM sloti, ECC & non‑ECC, līdz 256 GB, atbalsta līdz 5600 MHz, 1.1 V
• Tīkls: 2 × 2.5 Gigabit Ethernet (Intel I226‑LM) un IPMI LAN
• Uzglabāšana: 4 × SATA III savienotāji
• Iekšējie I/O: TPM savienotājs, 2 seriālo portu galvenes
• Aizmugures I/O: 6 × USB 3.2 Gen2 Type‑A, 4 × USB 2.0, 2 × RJ‑45 LAN, IPMI LAN, 2 × DisplayPort, 2 × HDMI, 1 × VGA, 2 × serial
• BIOS un pārvaldība: UEFI AMI BIOS, ACPI 6.5, SMBIOS 3.7
• Darbības režīmi: 0–60 °C; uzglabāšana −40–85 °C; darbības mitrums 10–85% ; uzglabāšanas mitrums 10–95%
• Izmēri (P×D): 244 × 244 mm

Kā lietot

Uzstādiet X14SAZ‑TLN4F micro‑ATX korpusā, ievietojiet saderīgu Socket 1851 Intel Core Ultra (Series 2) procesoru un uzstādiet DDR5 atmiņas moduļus saskaņā ar mātesplates rokasgrāmatu. Pievienojiet barošanu, SATA diskus pie SATA III savienotājiem un tīkla kabeļus pie 2.5 Gb LAN un IPMI pieslēgvietām pēc nepieciešamības. Konfigurējiet UEFI AMI BIOS iestatījumus — sāknēšanas secību, atmiņas režīmus (ECC ieslēgšana/izslēgšana) un ACPI iestatījumus. Kur ir pieejams, izmantojiet IPMI interfeisu attālajai uzraudzībai un pārvaldībai.

Lietošanas ieteikumi

Nodrošiniet pietiekamu korpusa gaisa plūsmu un pareizu dzesēšanu, lai uzturētu darba temperatūru 0–60 °C robežās; pareiza ventilācija samazina termisko ierobežojumu un aparatūras bojājumu risku. Lietojiet ESD piesardzību, apstrādājot plates, un sekojiet Supermicro instalācijas rokasgrāmatai atmiņas moduļu izvietošanai un galveņu savienošanai.
