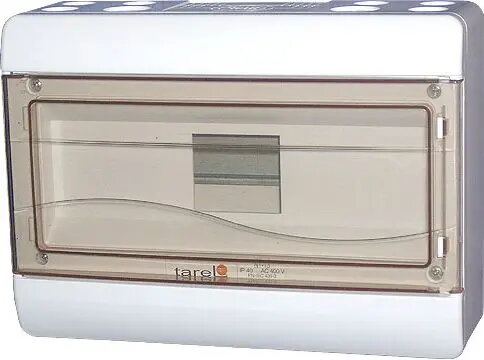

Tarel 6663-113 virsapmetuma modulārais sadales skapis 1x13 ar PE un N spailēm IP40

Tarel 6663-113 ir virsapmetuma modulārais sadales skapis, kas paredzēts līdz 13 moduļu izvietošanai vienā rindā. Šis korpuss nodrošina drošu un sakārtotu vidi automātiskajiem slēdžiem, noplūdes strāvas aizsardzības ierīcēm un citam modulārajam aizsardzības aprīkojumam. Ar IP40 aizsardzības pakāpi šī iekārta piedāvā aizsardzību pret cietiem priekšmetiem, vienlaikus saglabājot tīru un profesionālu izskatu jebkurā iekštelpu elektroinstalācijā.

Priekšrocības

Šis sadales skapis izceļas ar kompaktu dizainu un ērtu uzstādīšanu uz dažādām sienu virsmām. Integrēto PE un N spaiļu bloku iekļaušana vienkāršo vadu pievienošanas procesu, ļaujot efektīvi savienot aizsargzemējuma un neitrālos vadus. Ar 13 moduļu ietilpību tas piedāvā pietiekami daudz vietas standarta dzīvojamo vai mazo komerciālo ķēžu konfigurācijām, nodrošinot, ka visi elektriskie komponenti ir kārtīgi izvietoti un viegli pieejami apkopei vai turpmākām izmaiņām.

Piemērots

• Dzīvojamo telpu elektrisko paneļu modernizācijai
• Mazo komerciālo biroju ķēžu sadalei
• Garāžu vai darbnīcu elektroapgādes pārvaldībai
• Iekštelpu apgaismojuma un kontaktligzdu ķēžu aizsardzībai

Kad tas var nebūt piemērots

Šai iekārtai ir IP40 aizsardzības pakāpe, kas nozīmē, ka tā nav paredzēta lietošanai ārpus telpām vai vidē ar augstu mitruma līmeni, putekļiem vai ūdens iedarbību. To nevajadzētu uzstādīt vietās, kur tā var tikt pakļauta tiešam mitrumam vai skarbiem rūpnieciskiem apstākļiem.

Galvenās specifikācijas

• Ietilpība: 13 moduļi
• Montāžas veids: Virsapmetuma
• Aizsardzības pakāpe: IP40
• Spaiļu bloki: Integrēti PE un N spailes
• Spaiļu kapacitāte: 4x16mm² un 10x10mm²

Kā lietot

Sadales skapis jāpiestiprina pie līdzenas, stabilas sienas virsmas, izmantojot piemērotus stiprinājumus. Pēc nostiprināšanas noņemiet priekšējo vāku, lai piekļūtu DIN sliedei. Uzstādiet modulārās ierīces, uzklikšķinot tās uz sliedes. Pievienojiet ienākošo strāvas padevi un izejošos ķēdes vadus attiecīgajiem slēdžiem, izmantojot komplektā iekļautos PE un N spaiļu blokus zemējuma un neitrālajiem savienojumiem. Pirms vāka uzlikšanas atpakaļ pārliecinieties, ka visi savienojumi ir pievilkti atbilstoši ražotāja norādījumiem.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu projektam nepieciešamo moduļu skaits nepārsniedz 13.
• Pārliecinieties, ka uzstādīšanas vide ir sausa un pasargāta no ūdens.
• Pārbaudiet, vai sienas virsma ir piemērota virsapmetuma iekārtām.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka galvenā strāvas padeve ir atslēgta pirms jebkādu uzstādīšanas vai apkopes darbu veikšanas sadales skapī. Ieteicams, lai elektroinstalācijas darbus veiktu kvalificēts speciālists, lai nodrošinātu atbilstību vietējiem drošības noteikumiem.
