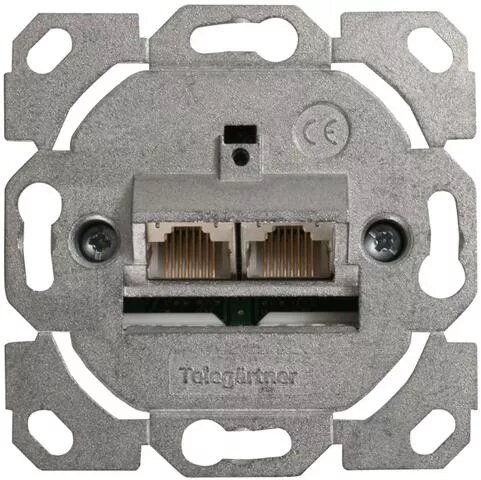

Sienas kontaktligzda Telegärtner J00020A0388 Silver

Telegärtner J00020A0388 Silver ligzdas modulis ir pilnībā ekrānots metāla izpildījumā, saderīgs ar RJ45/RJ11 savienotājiem un atbilst IEC 60603-7-5 / -7-3 standartiem. Tas nodrošina drošu pārsūtīšanu un stabilu zemējumu, pateicoties 360° ekrāna kontaktam un atsevišķiem nostiprinošiem skrūvju skavām ārējai kabeles apvalkam un ekrānam. Konstrukcija piedāvā daudzvirzienu kabeļa ievadi un nelielu montāžas dziļumu, piemērotu grīdas kastēm un kanāliem.

Priekšrocības

Pilnīga ekrānēšana uzlabo EMC veiktspēju un novērš traucējumus. Atsevišķās skrūvju skavas nodrošina drošu 360° kontaktu un uzticamu sprieguma atcelšanu kabelī. Ligzdu var pieslēgt no jebkuras puses 8×45° pozīcijās, samazinot preču dažādību noliktavā, un mainīgā kabeļa ieeja ļauj montēt ierīci gan horizontāli, gan vertikāli. Pieejama iespēja pievienot spraudņa zemējumu četros stūros (6,3 mm) saskaņā ar DIN 46342-1. Iekļauti putekļu aizsargplāksnītes, pārklājamais caurspīdīgais marķējuma lauciņš, vienkāršota vadu priekšsagrupēšana un pārkārtojuma aizsardzība, kas ļauj izmantot 6- un 8-pinu savienotājus bez papildu komplektiem.

Piemērots

• Strukturētām kabeļu sistēmām birojos un komerctelpās
• Montāžai grīdas kastēs un kanālos ar ierobežotu dziļumu
• Vides, kur nepieciešami ekrānoti RJ45/RJ11 savienojumi un uzticams zemējums
• Uzstādēm, kur nepieciešama elastīga kabeļa ievades virziena izvēle

Galvenās specifikācijas

• Zīmols: Telegärtner
• Modelis / MPN: J00020A0388
• EAN: 4018359262211
• Materiāls: metāls, pilnībā ekrānots
• Standarti: IEC 60603-7-5 / IEC 60603-7-3
• Ekrānēšana: 360° ekrāna kontakts ar atsevišķām skrūvju skavām
• Kabeļa ievade: 8×45° pieslēguma iespējas; mainīga ieeja horizontālai vai vertikālai montāžai
• Zemējums: spraudņa savienojuma opcija četros stūros (6,3 mm) saskaņā ar DIN 46342-1
• Funkcijas: putekļu aizsargplāksnītes, uzstādāms caurspīdīgs marķējuma lauciņš, vienkāršota vadu priekšsagrupēšana, pārkārtojuma aizsardzība

Kā lietot

Sagatavojiet kabeli, noņemot ārējo apvalku un ekrānu atbilstoši montāžas prasībām. Ievadiet kabeli izvēlētajā virzienā (8×45° soļos) un nostipriniet ārējo apvalku un ekrānu ar atsevišķajām skrūvju skavām, nodrošinot 360° kontaktu un sprieguma atcelšanu. Ja nepieciešams, pievienojiet spraudņa zemējumu vienā no četriem stūriem saskaņā ar DIN 46342-1. Uzlieciet pārsegu un, ja vajadzīgs, uzstādiet caurspīdīgo marķējuma lauciņu. Neizmantotās ligzdas aizsargājiet ar putekļu aizsargplāksnītēm.

Lietošanas ieteikumi

Lai nodrošinātu labāku EMC veiktspēju un ilgtspējīgu darbību, pārliecinieties, ka ekrāns ir pareizi nostiprināts visā kontūrā, nodrošinot 360° kontaktu, un izvairieties no asiem kabeļa liekumiem pie ligzdas; iebūvētā pārkārtojuma aizsardzība ļauj izmantot gan 6-, gan 8-pinu spraudņus bez papildu komplektiem.
