Pārejas paneļi Telegärtner MPP24-HS K Cat.6A 1U

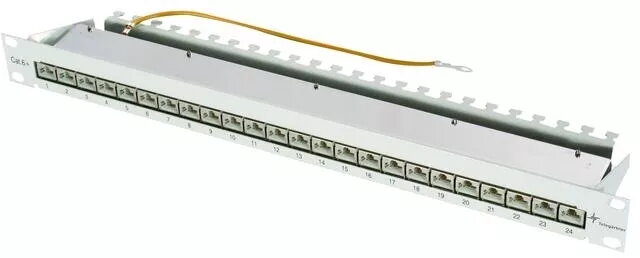

Telegärtner 19 collu Patch Panel MPP24-HS K Cat.6A 1U ir rozetes panelis paredzēts uzstādīšanai statīvā un tīkla kabelu sakārtošanai. Pieejams ar 12, 16 vai 24 RJ45 ligzdām, saliktām uz viena drukātās plates, atbalsta Cat.6A veiktspēju. Korpuss ir tērauds ar pulverkrāsu (gaiši pelēks RAL 7035), vāks — no nerūsējošā tērauda. Plates orientācija ir horizontāla; izmēri: 482,6 mm (P) x 44 mm (A) x 110 mm (D).

Priekšrocības

Ekranētajām versijām ir nodrošināta 360° ekrāna pieslēgšana uz PCB, izmantojot skrūvju skavas, bez nepieciešamības tinēt apvalku; zemējums tiek nodrošināts ar pievienoto zemējuma kabeli. Kabeļi tiek terminēti caur IDC (LSA Plus) termināļiem ar krāsu kodējumu saskaņā ar EIA/TIA 568 A un B, kas veicina konsekventu un uzticamu savienojumu. Priekšpusē ligzdas ir numerētas ērtai identifikācijai. Komplektā iekļautās kabeļu saites nodrošina atslogošanu bez papildus skrūvēm vai speciāliem instrumentiem. Konstrukcija samazina īssavienojuma risku starp ekrānu un datu vadītājiem, nodrošinot pietiekamu attālumu starp termināļiem, un maksimālā neatnītā dzīslu garuma robeža 13 mm palīdz saglabāt pārvades parametrus.

Piemērots

• Strukturētām tīklu instalācijām 19 collu statīvos
• Cat6A Ethernet izvietojumiem ar ekranētiem vai neekranētiem savienojumiem
• Datu centriem, serveru telpām un telekomunikāciju skapjiem
• Sistēmām, kur svarīga portu numerācija un ērta kabeļu pārvaldība

Atslēgas specifikācijas

• Modelis: Telegärtner MPP24-HS K Cat.6A (MPN J02023A0050, EAN 4018359363314)
• Formāts: 19 collu uzstādījums, 1 HU (1U)
• Ligzdu skaits: 12, 16 vai 24 RJ45 uz vienas plates
• Savienojumu veids: IDC (LSA Plus) termināļi, krāsu kodējums EIA/TIA 568 A & B
• Ekranēšana: 360° kontakts uz PCB ekrētiem tipiem; zemējums ar pievienoto kabeli
• Materiāli: tērauda korpuss (pārklājums RAL 7035), vāks no nerūsējošā tērauda
• Plate: horizontāla uzstādīšana
• Izmēri: 482,6 mm x 44 mm x 110 mm

Kā lietot

Uzstādiet paneli standarta 19 collu statīvā, aizņemot 1U augstumu. Terminējiet kabeļus pie RJ45 ligzdām, izmantojot IDC (LSA Plus) termināļus un izvēlēto krāsu shēmu — EIA/TIA 568 A vai 568 B. Ekranētiem kabeļiem pieslēdziet apvalku pie PCB kontakta ar skrūvju skavām un pievienojiet komplektā iekļauto zemējuma vadu. Saglabājiet neatnīto dzīslu garumu līdz 13 mm. Nostipriniet kabeļus ar komplektā iekļautajām saites, lai nodrošinātu atslogošanu.

Ieteikumi lietošanai

Pirms uzstādīšanas pārliecinieties, ka visas instalācijas laikā tiek izmantota vienāda krāsošanas shēma (568A vai 568B), ievērojiet ne vairāk kā 13 mm neatnīto dzīslu garumu un nodrošiniet pareizu zemējumu ekranētām līnijām, lai sasniegtu paredzēto Cat.6A veiktspēju.
