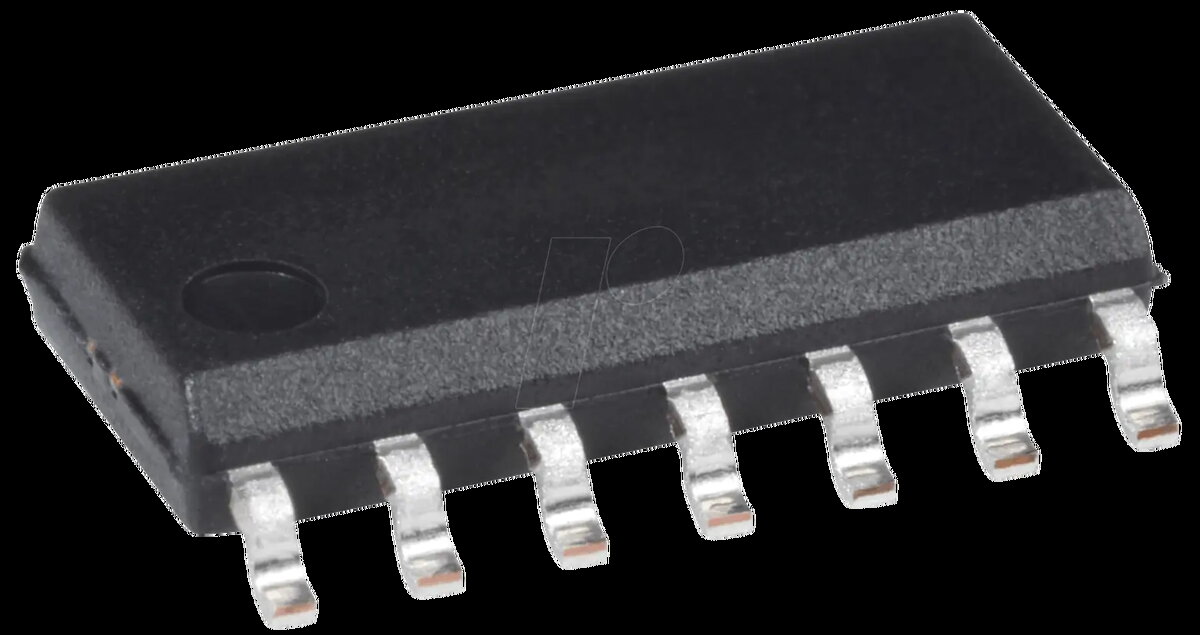

Lejupvērsts sprieguma regulators Texas Instruments LM2574 M-ADJ — regulējams 1,2–37 V izejas, 4–40 V ieejas, SO-14

LM2574 M-ADJ no Texas Instruments ir pazemināšanas (buck) impulsu regulators SO-14 korpusā ar regulējamu izeju. Ierīce pieņem ieejas spriegumu no 4 V līdz 40 V un nodrošina regulējamu izejas spriegumu 1,2 V līdz 37 V. Regulators paredzēts DC–DC pārvēršanai lietojumprogrammām, kur nepieciešams kompakts un efektīvs regulēts spriegums, piemēram, iestrādātajās sistēmās, rūpnieciskajā elektronikā un bateriju darbināmās ierīcēs.

Priekšrocības

Plašais ieejas un izejas sprieguma diapazons nodrošina pielāgojamību dažādiem lietojumiem. Impulsu darbības princips uzlabo efektivitāti salīdzinājumā ar lineārajiem regulatoriem, samazinot siltuma izkliedi un ļaujot izmantot mazākus ārējos komponentus. SO-14 korpuss atvieglo montāžu uz plates un integrāciju dizainā. Regulējamā izeja ļauj projektēt vienu barošanas risinājumu vairākiem sprieguma līmeņiem bez nepieciešamības lietot vairākas fiksētā sprieguma ierīces.

Piemērots lietošanai

• Iesakārtu sistēmu un mikrokontrolleru plates barošanas avotiem
• Rūpnieciskām kontroles ierīcēm un mēriekārtām
• Bateriju darbināmām portatīvām ierīcēm
• Barošanas sliedēm, kur nepieciešams regulējams spriegums sensoru vai aktuatoru barošanai

Galvenās specifikācijas

• Ieejas sprieguma diapazons: 4 V līdz 40 V
• Regulējamā izejas sprieguma diapazons: 1,2 V līdz 37 V
• Topoloģija: pazemināšanas (buck) impulsu regulators
• Korpusa tips: SO-14
• Darbošanās mērķis: DC–DC konversija regulētām izejām

Kā lietot

Novietojiet LM2574 M-ADJ uz plates saskaņā ar ražotāja ieteikto izvietojumu un pieslēgumiem SO-14 korpusam. Nodrošiniet ieejas decoupling kondensatoru un izvēlieties piemērotu induktoru un izejas kondensatoru, kā norādīts lietošanas piemērā, lai sasniegtu stabilu regulāciju un zemu izejas viļņošanos. Uzstādiet ārējo pretestību tīklu uz atsauksmes tapas, lai iestatītu nepieciešamo izejas spriegumu 1,2 V–37 V diapazonā, un pēc vajadzības pievienojiet kompensācijas vai slāpēšanas komponentus. Pārliecinieties, ka ieejas avots nodrošina nepieciešamo strāvu slodzes un pārveidošanas zudumu segšanai, kā arī nodrošiniet pietiekamu siltuma atvilkni ar plates vara laukumiem vai radiatoru pie lielas slodzes.

Lietošanas ieteikumi

Sekojiet Texas Instruments publicētajiem shēmu piemēriem un plates izvietošanas ieteikumiem, lai samazinātu traucējumus un nodrošinātu uzticamu darbību. Izvēlieties induktorus, diodes un kondensatorus, kas atbilst strāvas un sprieguma prasībām jūsu pielietojumam, un pārbaudiet termisko veiktspēju pie maksimālās slodzes.
