Pārejas regulējams sprieguma regulators Texas Instruments LM2678S-ADJ, ieeja 8–40 V, izvade 1.2–37 V, TO-263-7

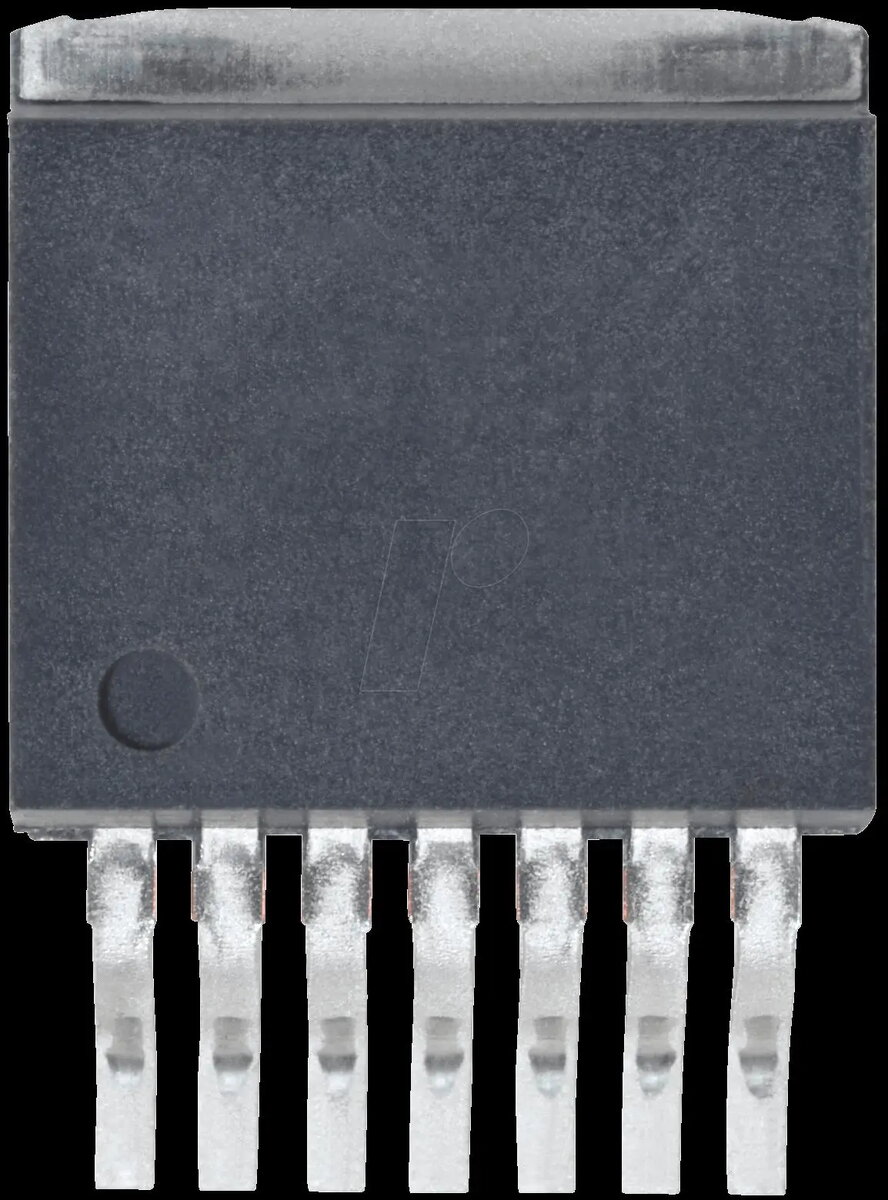

Texas Instruments LM2678S-ADJ ir regulējams samazinošs (buck) impulsu regulators TO-263-7 korpusā, paredzēts DC-DC pārveidei barošanas shēmās. Ierīce pieņem ieejas spriegumu no 8 līdz 40 V un nodrošina regulējamu izejas spriegumu no 1,2 līdz 37 V, kas nodrošina elastīgu sprieguma regulēšanu dažādām elektronikas sistēmām. TO-263-7 korpuss atbalsta kompakto montāžu uz plates un sniedz termisko vadību piemērotu mērena jaudas siltuma izkliedei.

Priekšrocības

LM2678S-ADJ apvieno plašu ieejas sprieguma diapazonu un lielu regulējamo izejas diapazonu, samazinot nepieciešamību pēc vairākiem regulatoru modeļiem projektā. Impulsu topoloģija uzlabo efektivitāti salīdzinājumā ar lineāriem regulatoriem, īpaši veicot būtisku sprieguma samazināšanu. TO-263-7 korpuss nodrošina nelielu izmēru un labu siltuma vadību, ja tiek ievērota pareiza plates konstrukcija. Ierīce labi sader ar parasti lietotajām ārējām komponentēm buck pārveidotāju shēmās, atvieglojot integrāciju.

Piemērots

• Iebūvētām sistēmām, kur nepieciešams regulējams DC barošanas avots
• Rūpnieciskai elektronikai ar plašu ieejas sprieguma avotu
• Prototipēšanai un barošanas moduļu izstrādei
• Akumulatoru vai transportlīdzekļu barošanas sistēmām ar augstāku ieejas spriegumu
• Pielāgotai elektronikai, kur viens regulators sedz vairākas izejas līnijas

Galvenās specifikācijas

• Topoloģija: samazinošs (buck) impulsu regulators
• Ieejas sprieguma diapazons: 8–40 V
• Regulējamais izejas spriegums: 1,2–37 V
• Korpusa tips: TO-263-7 (virsmas montāžas jaudas korpuss)
• Izvades regulēšana ar ārēju atgriezeniskās saites tīklu
• Paredzēts montāžai uz plates ar ārēju induktoru un kondensatoriem

Kā lietot

Iekļaujiet LM2678S-ADJ buck pārveidotāja shēmā atbilstoši ražotāja ieteiktajam lietošanas shēmas piemēram: pievienojiet ieejas barošanu pie ieejas kājas ar atbilstošu ieejas dekupēšanu, izvietojiet induktoru, diodi un izejas kondensatorus saskaņā ar izvietojuma vadlīnijām, lai samazinātu traucējumus un sprieguma ripli. Noteikt izejas spriegumu ar ārēju sprieguma dalītāju starp izeju un atgriezeniskās saites kāju, aprēķinot rezistoru vērtības pēc atsauces sprieguma specifikācijas. Nodrošiniet pietiekamu vara laukumu vai siltuma spilventiņu zem korpusa, lai palīdzētu siltuma izkliedē pie lielākas slodzes.

Lietošanas ieteikumi

Lai nodrošinātu uzticamu darbību, izmantojiet zema ESR izejas kondensatorus, induktoru ar atbilstošu strāvas nominālu un ievērojiet plates izvietojuma ieteikumus, lai samazinātu pārslēgšanās cilpas laukumu. Pārbaudiet termisko uzvedību sliktākajos ieejas sprieguma un slodzes apstākļos un pēc nepieciešamības papildus nodrošiniet siltuma izkliedi vai termovijas.
