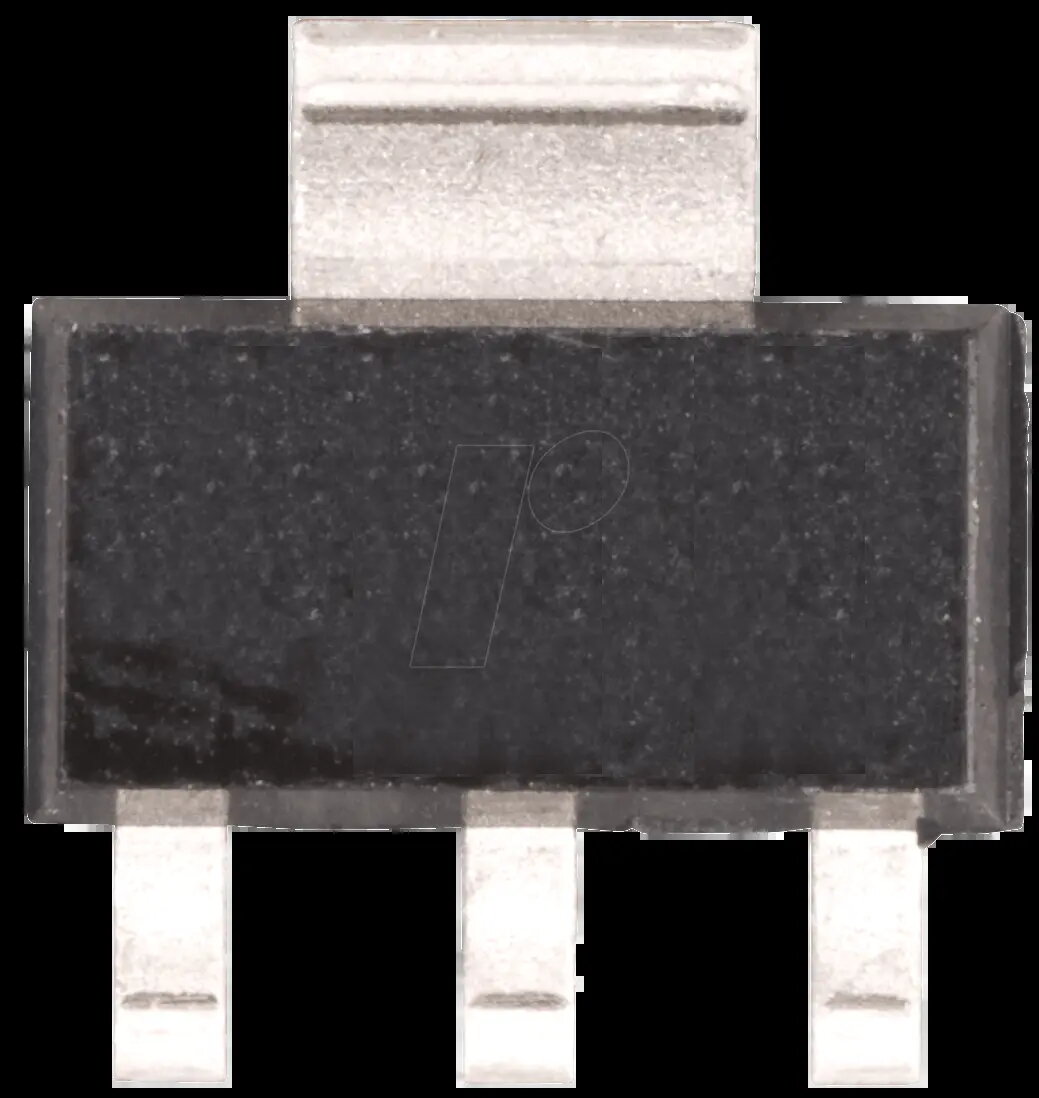

Regulējams sprieguma stabilizators Texas Instruments LM317AEMP, izeja 1,2–37 V, korpuss SOT-223

Texas Instruments LM317AEMP ir regulējams lineārs sprieguma regulators kompakta SOT-223 korpusā ar izejas sprieguma regulēšanas diapazonu no 1,2 V līdz 37 V. Ierīce nodrošina lietotāja definētu regulētu spriegumu, izmantojot ārējo pretestību tīklu, un piemērota barošanas blokiem, laboratorijas regulatoriem un iegultajām elektroniskajām ierīcēm, kur nepieciešama stabila līdzstrāvas padeve un ierobežots telpas patēriņš.

Priekšrocības

LM317AEMP nodrošina plašu regulējamo izejas diapazonu un vienkāršu konfigurāciju, izmantojot divas ārējās pretestības izejas sprieguma iestatīšanai. SOT-223 korpuss piedāvā kompaktu izmēru ar pietiekamu termisko veiktspēju zemākas un vidējas jaudas lietojumos. Ierīcei nepieciešams minimāls ārējo komponentu skaits, tā atbilst standarta shēmām un ir saderīga ar plaši izmantotām aizsardzības un atdalīšanas praksēm strāvas regulācijas risinājumos.

Piemērots

• Regulējamiem laboratorijas barošanas avotiem
• Iegultajām sistēmām un projektos ar mikrokontrolleriem
• Prototipiem un izstrādes plāksnēm, kas prasa stabilizētu barošanu
• Mazām patērētāju ierīcēm un instrumentiem ar zemām vai vidējām strāvām

Galvenās specifikācijas

• Izejas sprieguma diapazons: 1,2 V līdz 37 V regulējams
• Ierīces tips: Lineārais regulējams regulators
• Korpuss: SOT-223 virsmas montāžas korpuss
• Regulēšanas metode: Ārējais pretestību dalītājs nosaka izejas spriegumu
• Tipiskaja pielietojuma jaudas līmenis: zemas līdz vidējas strāvas atkarībā no termiskajiem apstākļiem

Kā lietot

Konfigurējiet LM317AEMP, pievienojot pretestību starp izeju un regulēšanas spaili un otro pretestību no regulēšanas spailes uz masu, lai noteiktu nepieciešamo izejas spriegumu saskaņā ar ierastajām formulas prasībām. Iekļaujiet ieejas un izejas kondensatorus stabilitātei un pāreju reakcijai; nodrošiniet, ka ieejas spriegums ir pietiekami augsts, lai segtu kritumu un nodrošinātu regulēšanu. Montējiet SOT-223 korpusu uz plates ar atbilstošu vara laukumu vai nelielu radiatoru, ja gaidāma lielāka enerģijas izkliede. Sekojiet labajai shēmas projektēšanas praksei: īsi vadi regulēšanas tīklam un atdalīšanas komponentiem, kā arī pareiza masas pieslēgšana, lai mazinātu traucējumus.

Lietošanas ieteikumi

Lai nodrošinātu drošu darbību, ievērojiet ieejas sprieguma rezervi virs vēlamā izejas sprieguma, izmantojiet zema ESR kondensatorus, izvēlieties pretestību vērtības, kas balansē troksni un tukšgaitas strāvu, un pārbaudiet plates temperatūras pieaugumu pie reālās slodzes. Konsultējieties ar ražotāja lietošanas materiāliem detaļām par stabilitāti un aizsardzību.
