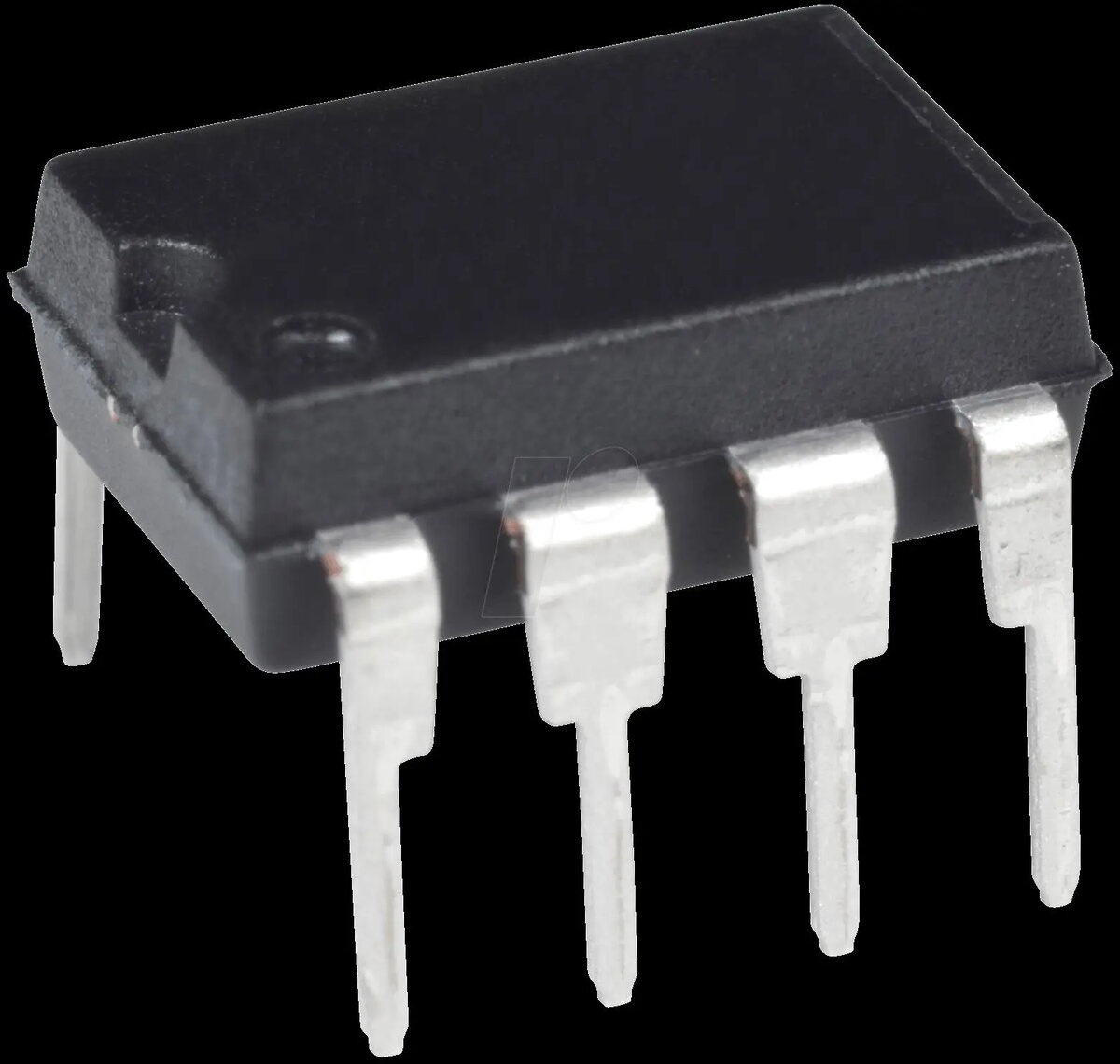

Operacionālais pastiprinātājs Texas Instruments OPA227PA, vienkanāla, DIP-8 korpuss

Texas Instruments OPA227PA ir viena kanāla precīzijas operacionālais pastiprinātājs DIP-8 korpusā. Ierīce paredzēta precīzai analogās signālu apstrādei, nodrošinot zemu nobīdi un mazu novirzi temperatūras ietekmē. Caurdurtā DIP-8 konstrukcija atvieglo prototipēšanu un montāžu uz caurumu tipa PCB, savukārt ierīces ieejas/izejas īpašības ir piemērotas sensoru interfeisiem un aktīvajiem filtriem.

Priekšrocības

OPA227PA nodrošina zemu ieejas nobīdi un mazu ieejas polēšanas strāvu, kas ļauj precīzi pastiprināt vājākos signālus ar minimālām kļūdām. Zems trokšņu līmenis un stabila DC veiktspēja samazina mērījumu nenoteiktību laikā un temperatūras svārstību apstākļos. DIP-8 korpuss atvieglo roku montāžu, testēšanu uz maģistrālēm un komponentu nomaiņu. Ierīce atbalsta dažādas barošanas shēmas, nodrošinot elastību projektēšanā.

Piemērots lietošanai

• Sensoru signālu apstrāde (termopāras, tilta sensori, stiepes mērītāji)
• Precīzi aktīvie filtri un integratori
• Zemtrokšņu priekšpastiprinātāji mērierīcēm
• Laboratorijas prototipi un izglītības projekti
• Audio ķēdes, kur nepieciešams zems kropļojums un trokšņu līmenis

Galvenās specifikācijas

• Viens kanāls operacionālā pastiprinātāja caurdurtā DIP-8 korpusā
• Precīza zema ieejas nobīde piemērota augstas precizitātes mērījumiem
• Zemas ieejas polēšanas strāvas un zems troksnis vāju signālu pastiprināšanai
• Stabila DC veiktspēja ar mazu novirzi atkarībā no temperatūras
• Saderīgs ar vienpolāru un divpolāru barošanas shēmu konfigurācijām

Kā lietot

Ievietojiet OPA227PA DIP-8 ligzdā vai ielīmējiet to caurdurtā PCB, ievērojot antistatiska darba prasības. Nodrošiniet atbilstošus barošanas spriegumus atkarībā no shēmas (vienpolārs vai divpolārs) un novietojiet dekupāžas kondensatorus tuvu barošanas kontaktiem, lai saglabātu stabilitāti. Konfigurējiet pastiprinātāju vajadzīgajā topoloģijā — neinvertējošā, invertējošā, diferenciālajā vai kā aktīvo filtru — ievērojot ieteiktos atgriezenības un ieejas pretestību vērtības, lai iegūtu prasīto pastiprinājumu un joslas platumu. Pārbaudiet ieejas kopējā režīma un izejas svārstību robežas attiecībā pret izvēlētajiem barošanas spriegumiem.

Ieteikumi lietošanai

Lai panāktu optimālu veiktspēju, novietojiet blakus barošanas kontaktiem 0,1 µF keramiskos kondensatorus un samaziniet ieeju avotu impedanci. Precīzu mērīšanas ķēžu projektēšanā izmantojiet zema novirzes rezistorus un stabilu atsauci, lai pilnībā izmantotu pastiprinātāja zemo nobīdi un mazo novirzi. Prototipēšanas laikā izmantojiet ligzdu ērtākai nomaiņai; gala montāžā ievērojiet pareizas metināšanas un siltuma vadības prakses.
