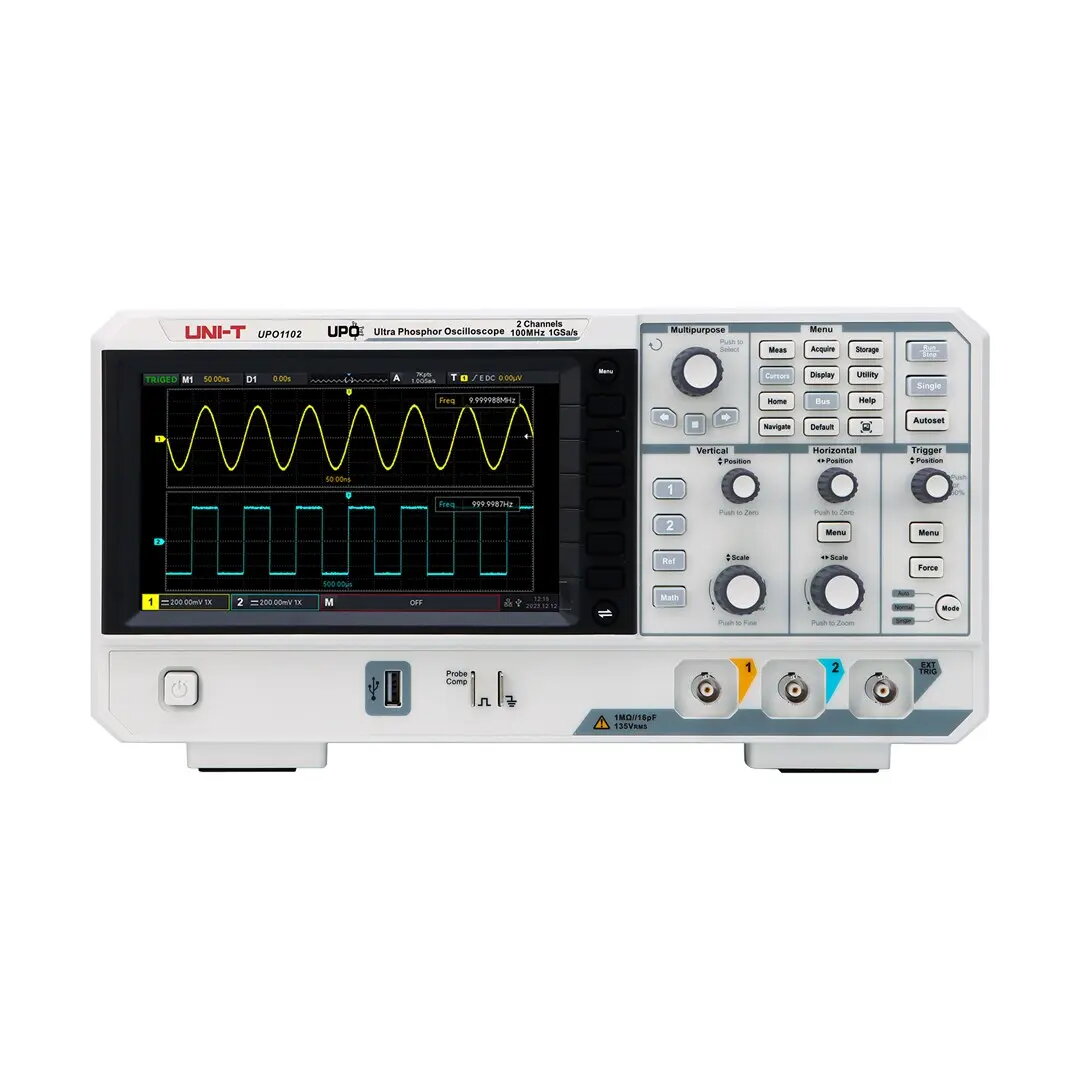

Osciļskops Unit UPO1102 digitāls 2 kanālu modelis UPO1102

Digitālais osciloskops Unit UPO1102 ir kompakts divkanālu instruments elektrisko signālu viļņformu novērošanai un analīzei. UPO1102 nodrošina pamata osciloskopa funkcijas diagnostikai, elektronikas izstrādei, remontam un laboratorijas testiem, ļaujot veikt laika domēna mērījumus, ķēžu meklēšanu un sprieguma signālu vizualizāciju uz diviem atsevišķiem ieejas kanāliem.

Priekšrocības

Unit UPO1102 nodrošina skaidru viļņformas attēlojumu un divus neatkarīgus ieejas kanālus, kas ļauj vienlaikus salīdzināt signālus. Ierīce atbalsta standarta trigeru režīmus un mērierīces amplitūdas un laika parametru noteikšanai, savukārt kompakts korpuss un vienkārša vadība padara to piemērotu darbvirsmas un laukapstākļu lietošanai. Ierīce nodrošina nepieciešamās pamata funkcijas regulārai diagnostikai.

Piemērots

• Elektronikas pamata diagnostikai un ķēžu traucējumu novēršanai
• Mācību un laboratorijas darbiem, kas saistīti ar laika domēna signāliem
• Patērētāju elektronikas un nelielu ierīču remontam un apkopei
• Signālu novērošanai prototipu izstrādes un testēšanas laikā

Kad var nebūt piemērots

UPO1102 ir paredzēts vispārīgai lietošanai un nav augstas klases vai specializēta instruments. Tas var nebūt piemērots, ja nepieciešama ļoti liela joslas platība, ārkārtīgi ātrs paraugošanas ātrums, dziļa ieraksta atmiņa vai papildu analīzes iespējas profesionālai RF, mikroviļņu vai ātrdarbīgu digitālo shēmu apstrādei.

Atslēgas specifikācijas

• Kanāli: 2 analoģiskas ieejas
• Displejs: iebūvēts viļņformas attēlojums abiem kanāliem vienlaicīgi
• Trigeris: standarta priekšējā trigeris ar izvēlējamiem režīmiem
• Mērījumi: pamata amplitūdas un laika mērījumi (pīks-pīks, frekvence, periods, RMS u.c.)
• Ieejas savienojums: AC/DC/Zeme izvēle katram kanālam
• Vadība: priekšējā paneļa ritenīši un pogas laika bāzes, vertikālās skalas un trigeru regulēšanai
• Forma: darbvirsmas kompakts korpuss darbnīcai vai laboratorijai

Kā lietot

Pievienojiet zondes abiem ieejas kanāliem un pieslēdziet zondju zemējumu ķēdes atsauces punktam. Izvēlieties katram kanālam atbilstošu ieejas savienojumu un sprieguma mērogu, pēc tam iestatiet laika bāzi, lai parādītu sagaidāmo signāla periodu. Lietojiet trigeru kontroles, lai stabilizētu atkārtojošās viļņformas; regulējiet trigeru līmeni un režīmu, līdz viļņforma ir stabila. Izmantojiet iebūvētos mērījumus frekvences, amplitūdas un laika parametru noteikšanai. Rīkojieties saskaņā ar drošības prasībām, strādājot ar circuitiem, kas ir zem sprieguma.

Ko ņemt vērā pirms pirkuma

• Nepieciešamā joslas platība un paraugošanas ātrums mērāmajiem signāliem
• Vajadzīgo kanālu skaits vienlaicīgai novērošanai
• Vai jūsu uzdevumiem nepieciešamas papildu analīzes funkcijas vai lielāka atmiņas dziļuma
• Zonžu un piederumu savietojamība ar jūsu lietojumu

Lietošanas ieteikumi

Izmantojiet Unit UPO1102 rutīnas signālu pārbaudēm, salīdzinošiem mērījumiem divos kanālos un pamata viļņformas analīzei. Pirms mērījumiem pārbaudiet zondes kompensāciju un nepārsniedziet ieejas sprieguma ierobežojumus, lai nodrošinātu stabilus un drošus rezultātus. Ja nepieciešamas papildu iespējas, apsveriet instrumentu ar lielāku joslas platību vai paplašinātām funkcijām.
