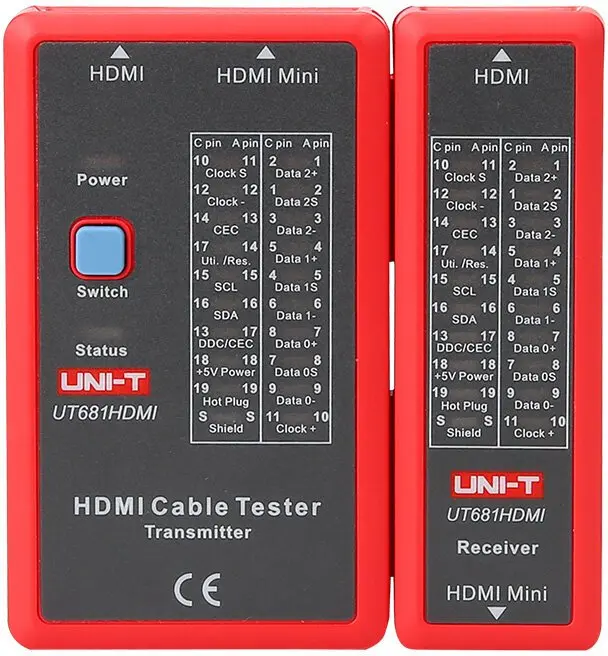

HDMI kabeļu testeris Unit UT681HDMI ar 4K atbalstu un LED displeju

UNI-T UT681HDMI HDMI kabeļu testētājs ir kompakts instruments HDMI un Mini HDMI kabeļu stāvokļa pārbaudei. Tas nosaka pārtraukumus, īssavienojumus, nepareizas savienojumu kārtības un citus biežāk sastopamus bojājumus, kas ietekmē video un audio pārsūtīšanu. Komplektā ir raidītājs un uztvērējs, ierīce barojas no 9V baterijas un darbojas ar skaidru LED indikāciju, kas atvieglo diagnostiku servisā, uzstādīšanas vietā vai mājas apstākļos.

Priekšrocības

UT681HDMI veic pilnu diagnostiku līdz 19 tapām, ieskaitot signāla aizsardzību, un automātiski izvēlas testēšanas režīmu (fast, scan vai full). Kompakts un viegls korpuss ar vienas pogas vadību nodrošina ērtu lietošanu un pārnēsāšanu. Ierīce atbalsta Mini HDMI savienotājus, ir aprīkota ar automātisku izslēgšanos un pazemināta akumulatora indikāciju, lai izvairītos no negaidītiem pārtraukumiem. Korpuss ir izturīgs un atbilst CE un UKCA drošības prasībām.

Galvenās specifikācijas

• Ražotājs: UNI-T
• Modelis/kods: UT681HDMI
• Atbalstītie savienotāji: HDMI, Mini HDMI
• Testa funkcijas: pārtraukuma, īssavienojuma, savienojumu un anomālu kontaktu noteikšana
• Testa režīmi: fast, scan, full (automātiska izvēle)
• Rezultātu attēlošana: LED (LED1–LED19, LED_S)
• Kabeļa aizsardzības pārbaude: jā
• Barošana: 9V baterija
• Automātiska izslēgšanās: pēc 10 minūtēm bezdarbības
• Pazemināta akumulatora indikators: zem 7.2V
• Viena pogas vadība: jā
• Darbības temperatūra: 0–40°C
• Uzglabāšanas temperatūra: -10–50°C
• Darbības mitrums: 20–80% RH
• Uzglabāšanas mitrums: 10–90% RH
• Maksimālais darba augstums: ≤2000 m
• Drošības standarti: CE EN61326-1:2013, EN61326-2-2:2013
• Tīrā masa: raidītājs 87 g, uztvērējs 51 g
• Izmēri: raidītājs 102 × 62 × 28 mm; uztvērējs 102 × 37 × 28 mm
• Krāsa: sarkani‑pelēka

Kā lietot

Pievienojiet raidītāju un uztvērēju HDMI vai Mini HDMI kabeļa galiem. Ievietojiet 9V bateriju raidītājā un nospiediet pogu, lai sāktu automātisko testu. Ierīce pēc vajadzības automātiski izvēlēsies režīmu (fast, scan vai full) un parādīs rezultātus uz LED indikatori (LED1–LED19 un LED_S). Ja akumulatora spriegums nokritīsies zem 7.2V, iedegsies pazemināta akumulatora indikators. Pēc 10 minūtēm bezdarbības ierīce automātiski izslēgsies, lai taupītu enerģiju.

Ieteikumi

Paņemiet līdzi rezerves 9V bateriju un pirms testa pārbaudiet savienotājus uz redzamiem bojājumiem. Lietojiet testētāju norādītajos temperatūras un mitruma robežās (0–40°C, 20–80% RH) un ievērojiet ierīces drošības norādes. Lai iegūtu precīzus mērījumus, nodrošiniet, ka savienotāji ir tīri un pilnībā iestiprināti.
