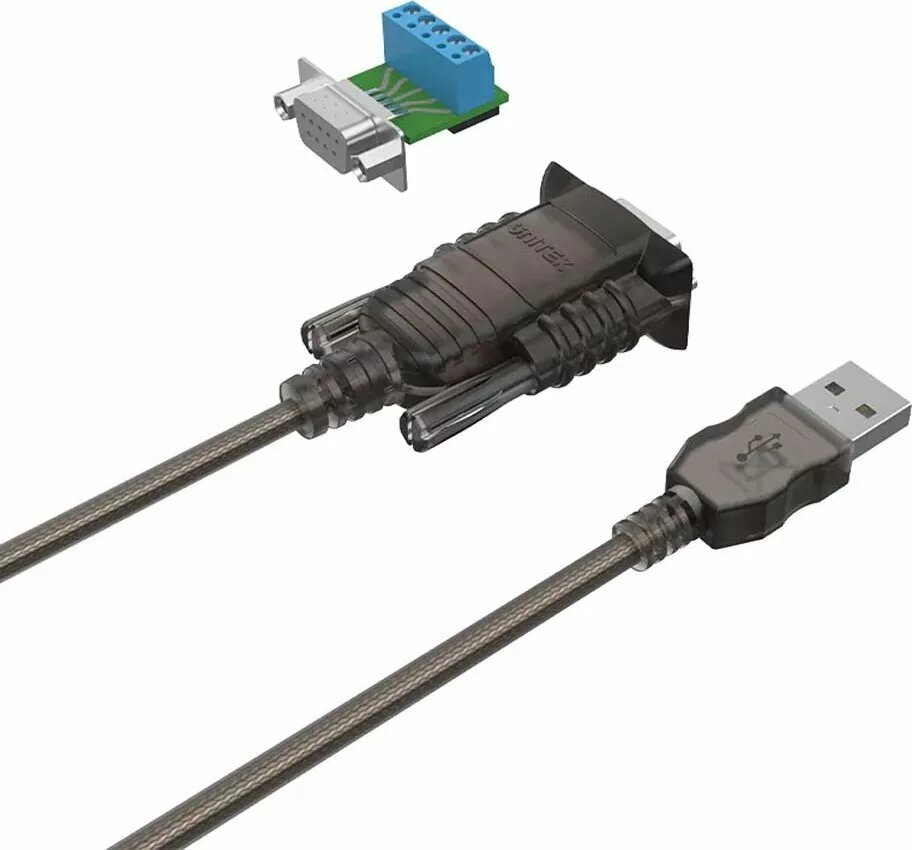

USB 2.0 uz RS422/RS485 adapters Unitek Y-108301-1.5M ar FTDI čipsetu, kabelis 1,5 m

Unitek Y-108301-1.5M ir USB 2.0 uz RS422/RS485 adapteris ar FTDI čipu un integrētu 1,5 m garu kabeli, kas pārvērš USB signālus diferenciālajos seriālajos interfeisos. Tas ļauj savienot rūpniecisko aprīkojumu, PLC, modemus un vecākas ierīces ar mūsdienu datoriem un portatīvajiem datoriem, nodrošinot stabilu datu pārraidi pa RS422 vai RS485 līnijām. Adapteris atbalsta FTDI draiverus, kas atvieglo uzstādīšanu un saderību ar plašu operētājsistēmu klāstu.

Priekšrocības

FTDI čips nodrošina plašu draiveru atbalstu un uzticamu UART‑uz‑USB datu konvertāciju, samazinot saderības problēmas ar rūpniecisko programmatūru un SCADA risinājumiem. Integrētais 1,5 m kabelis sniedz ērtu darbības rādiusu bez nepieciešamības pēc pagarinājumiem, saglabājot signāla kvalitāti. Atbalsts gan RS422, gan RS485 ļauj izmantot adapteri dažādu tipu ierīču un tīklu pieslēgšanai. Kompaktais dizains un USB 2.0 saskarne garantē vienkāršu un zemu latentumu komunikācijas risinājumu.

Piemērots

• PLC un rūpniecisko kontrolieru pieslēgšanai pie datora vai portatīvā datora
• RS422/RS485 modemu un telemetrijas iekārtu savienošanai
• Vecāku seriālo ierīču interfeisam ar datoriem, kuriem nav seriālo portu
• SCADA, datu vākšanas un automatizācijas diagnostikai
• Servisa darbiem un ierīču konfigurācijai lauka apstākļos

Galvenās specifikācijas

• Pārveide: USB 2.0 uz RS422/RS485 diferenciālo seriālo interfeisu
• Čips: FTDI bāzēts USB‑uz‑UART kontrolieris ar plašu draiveru atbalstu
• Kabeļa garums: integrēts kabelis 1,5 m
• Darba režīmi: RS422 (4 vadi) un RS485 (2 vadi/4 vadi)
• Datu ātrums: atbalsta izplatītus baudratus rūpnieciskām lietojumprogrammām (atkarīgs no hosta un ierīces)
• Savienotāji: USB Type‑A spraudnis uz kabeļa; vairāku kontaktu terminālis vai DB tipa savienotājs atkarībā no vadu izkārtojuma
• Barošana: barošana no USB kopnes, ārējs barošanas avots nav nepieciešams

Kā lietot

Pievienojiet adaptera USB Type‑A spraudni pie brīvas USB ligzdas datorā vai portatīvajā datorā. Ja automātiska draiveru instalācija nenotiek, uzstādiet FTDI saderīgo draiveri operētājsistēmā. Pieslēdziet RS422 vai RS485 vadus atbilstoši ierīces pieslēguma shēmai, ievērojot diferenciālās vadu savienojuma prasības, un, ja nepieciešams, pievienojiet terminēšanas vai bias rezistorus RS485 tīklos. Konfigurējiet hosta seriālā porta parametrus (baudrate, paritāte, datu biti, stop biti un plūsmas kontrole) tā, lai tie atbilstu pievienotās ierīces iestatījumiem pirms datu apmaiņas uzsākšanas.

Ieteikumi lietošanai

Lai nodrošinātu stabilu komunikāciju, izmantojiet ekrānētus kabeļus un ievērojiet ieteicamās līniju garuma robežas RS422/RS485. RS485 tīklos nodrošiniet pareizu termināciju un bias rezistoru izvietojumu tīkla galos, pārbaudiet ierīču adresāciju un baudratu. Atjauniniet FTDI draiverus no oficiālajiem avotiem, ja nepieciešams, un veiciet adaptera pārbaudi ar termināļa programmatūru pirms iekļaušanas ražošanas vai ekspluatācijas vidē.
