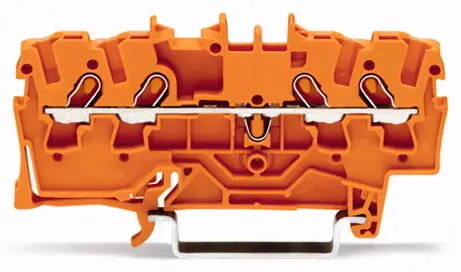

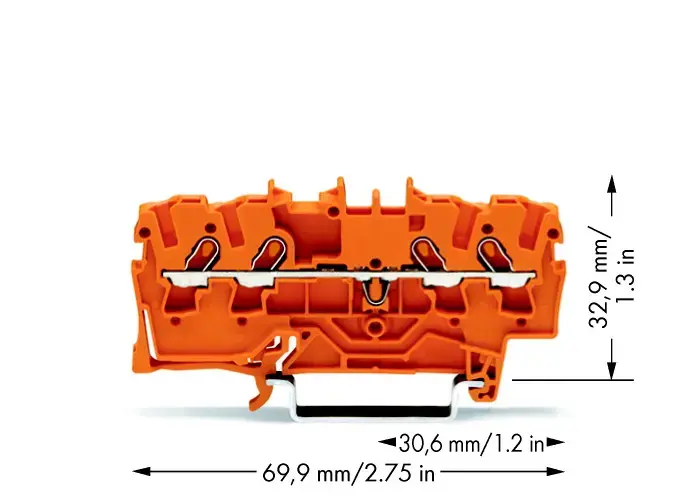

Wago 2001-1402 4-vadu caurejošā spailes bloks 1.5mm² oranžs

Wago 2001-1402 ir augstas kvalitātes 4 vadītāju caurejošā spailes bloks, kas paredzēts 1,5 mm² vadītājiem. Šis komponents ir izstrādāts profesionālām elektroinstalācijām, un tajā izmantota uzlabota atsperes spiediena savienojuma tehnoloģija, lai nodrošinātu drošu, apkopi neprasošu un pret vibrācijām izturīgu elektrisko kontaktu. Tā kompaktais oranžais korpuss ir īpaši optimizēts efektīvai vietas izmantošanai rūpnieciskajos vadības skapjos un sadales skapjos, atvieglojot sakārtotu un uzticamu elektroinstalācijas pārvaldību.

Priekšrocības

Šis spailes bloks sniedz būtiskas priekšrocības elektrotehniskajos projektos, nodrošinot nemainīgu kontakta kvalitāti neatkarīgi no operatora prasmju līmeņa. Integrētais atsperes spiediena mehānisms automātiski kompensē vadītāja nosēšanos, novēršot nepieciešamību pēc periodiskas skrūvju pievilkšanas. Tā izturīgā konstrukcija atbalsta augsta blīvuma elektroinstalācijas konfigurācijas, savukārt skaidrā krāsu kodēšana palīdz identificēt konkrētus ķēdes ceļus sarežģītās vadības sistēmās. Dizains ir pilnībā saderīgs ar standarta DIN sliežu montāžas sistēmām, kas ļauj ātri veikt uzstādīšanu un elektrisko paneļu modulāru paplašināšanu.

Piemērots

• Rūpniecisko vadības skapju elektroinstalācijai
• Ēku automatizācijas un HVAC sistēmām
• Sadales skapju uzstādīšanai
• Sarežģītiem elektriskajiem vadības paneļiem
• Vibrācijām pakļautai videi, kur droši savienojumi ir kritiski svarīgi

Kad tas var nebūt piemērots

Šis spailes bloks ir izstrādāts īpaši 1,5 mm² vadītājiem un nav piemērots lielāka šķērsgriezuma vadiem vai augstas strāvas jaudas sadales lietojumiem, kas pārsniedz tā nominālo jaudu. Tas ir paredzēts lietošanai iekštelpās aizsargātos korpusos, un to nedrīkst pakļaut tiešai vides iedarbībai vai korozīvai atmosfērai bez papildu aizsargkorpusa.

Galvenās specifikācijas

• Vadītāja ietilpība: 1,5 mm²
• Savienojuma veids: Atsperes spiediena savienojums
• Savienojuma punktu skaits: 4
• Montāžas veids: DIN sliede
• Krāsa: Oranža

Kā lietot

Lai izmantotu Wago 2001-1402, vispirms pārliecinieties, ka DIN sliede ir droši uzstādīta jūsu korpusā. Uzspiediet spailes bloku uz sliedes, līdz tas nofiksējas. Noņemiet izolāciju no 1,5 mm² vadītāja līdz ieteicamajam garumam. Izmantojiet saderīgu instrumentu, lai atvērtu atsperes skavu, ievietojiet vadītāju pilnībā spailes punktā un atlaidiet instrumentu, lai nostiprinātu vadu. Pārliecinieties, ka vadītājs ir pareizi ievietots un ka ārpus spailes korpusa nav redzams neizolēts vads.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu vadītāja izmērs ir tieši 1,5 mm² optimālai veiktspējai
• Pārliecinieties, ka jums ir pareizie instrumenti atsperes skavas mehānismam
• Pārbaudiet pieejamo vietu uz DIN sliedes nepieciešamajam spailes bloku skaitam
• Apstipriniet uzstādīšanas vietas vides apstākļus

Lietošanas ieteikumi

Lai iegūtu visuzticamākos rezultātus, vienmēr izmantojiet kalibrētus vadu noņemšanas instrumentus, lai nodrošinātu pareizu noņemšanas garumu un izvairītos no vadītāja dzīslu bojāšanas. Periodiski pārbaudiet spailes blokus kārtējās apkopes laikā, lai pārliecinātos, ka korpusam vai montāžas sliedei nav radušies ārēji bojājumi.
