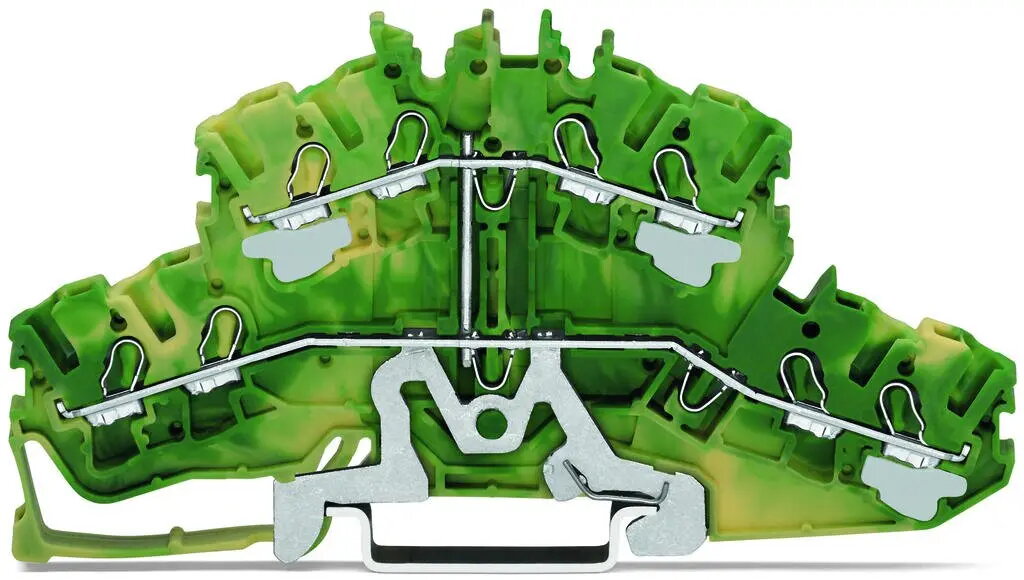

Wago 2002-2407 ir augstas kvalitātes divstāvu spaiļu bloks no TOPJOB S sērijas, kas paredzēts drošiem elektriskajiem savienojumiem. Šim komponentam ir 2,5 mm² šķērsgriezums, un tas ir īpaši izstrādāts zemējuma lietojumiem, ko norāda tā dzelteni zaļā krāsa. Izmantojot divstāvu arhitektūru, tas nodrošina efektīvu vietas izmantošanu sadales skapjos un modulārās sistēmās, kas uzstādāmas uz DIN sliedes, nodrošinot kārtīgu un drošu vadu savienošanu.
Priekšrocības
Šī spaiļu bloka galvenā priekšrocība ir vietu taupošais dizains, kas efektīvi dubulto savienojumu blīvumu salīdzinājumā ar vienstāva blokiem. Integrētā Push-in CAGE CLAMP tehnoloģija nodrošina ātru vadu ievietošanu bez instrumentiem, ievērojami samazinot uzstādīšanas laiku, vienlaikus saglabājot augstu izturību pret vibrācijām un ilgtermiņa kontakta uzticamību. Tā izturīgā konstrukcija nodrošina konsekventu darbību prasīgās rūpnieciskās vidēs, nodrošinot drošu ceļu aizsargzemējuma savienojumiem.
Piemērots
- Zemējuma lietojumiem rūpnieciskajos vadības paneļos
- Modulārām elektroenerģijas sadales sistēmām
- Augsta blīvuma elektroinstalācijām automatizācijas skapjos
- Uzstādīšanai uz DIN sliedēm
Šis spaiļu bloks var nebūt piemērots lietojumiem, kuros nepieciešami vadu šķērsgriezumi, kas lielāki par 2,5 mm², vai ķēdēm, kas nav zemējuma ķēdes, kur drošības standarti pieprasa citu krāsu marķējumu. Tas arī nav paredzēts vidēm, kur bloka fiziskie izmēri pārsniedz pieejamo vietu uz DIN sliedes.
Galvenās specifikācijas
- Šķērsgriezums: 2,5 mm²
- Savienojuma tehnoloģija: Push-in CAGE CLAMP
- Konfigurācija: 4 vadu divstāvu / 8 vadu zemējuma spaile
- Montāža: DIN sliede 35 x 15 un 35 x 7,5
- Platums: 5,2 mm
- Dziļums: 105,1 mm
- Augstums: 52,1 mm
- Krāsa: Dzelteni zaļa
Lai izmantotu Wago 2002-2407, uzspiediet spaiļu bloku uz standarta 35 mm DIN sliedes, līdz tas nofiksējas. Noņemiet izolāciju no vadiem atbilstoši ieteicamajam garumam un ievietojiet tos tieši Push-in CAGE CLAMP spailēs. Cietiem vai ar uzgaļiem aprīkotiem vadiem pietiek ar tiešu ievietošanu, savukārt lokaniem vadiem var būt nepieciešams izmantot skrūvgriezi, lai atvērtu spaili. Pārliecinieties, ka visi savienojumi ir pilnībā ievietoti, lai garantētu drošu elektrisko kontaktu.
Kas jāņem vērā pirms pirkuma
- Pārliecinieties, ka 2,5 mm² ietilpība atbilst jūsu vadu mēra prasībām
- Pārliecinieties, ka 5,2 mm platums atbilst jūsu esošajai spaiļu bloka montāžai
- Apstipriniet, ka DIN sliedes tips atbilst 35 mm standartam
- Pārbaudiet, vai dzelteni zaļā krāsa ir piemērota jūsu zemējuma ķēdes identifikācijai
Vienmēr pārliecinieties, ka strāvas padeve ir atvienota pirms jebkādu elektroinstalācijas darbu veikšanas, un pārbaudiet, vai visi savienojumi ir pareizi nostiprināti saskaņā ar vietējiem elektrodrošības noteikumiem.
