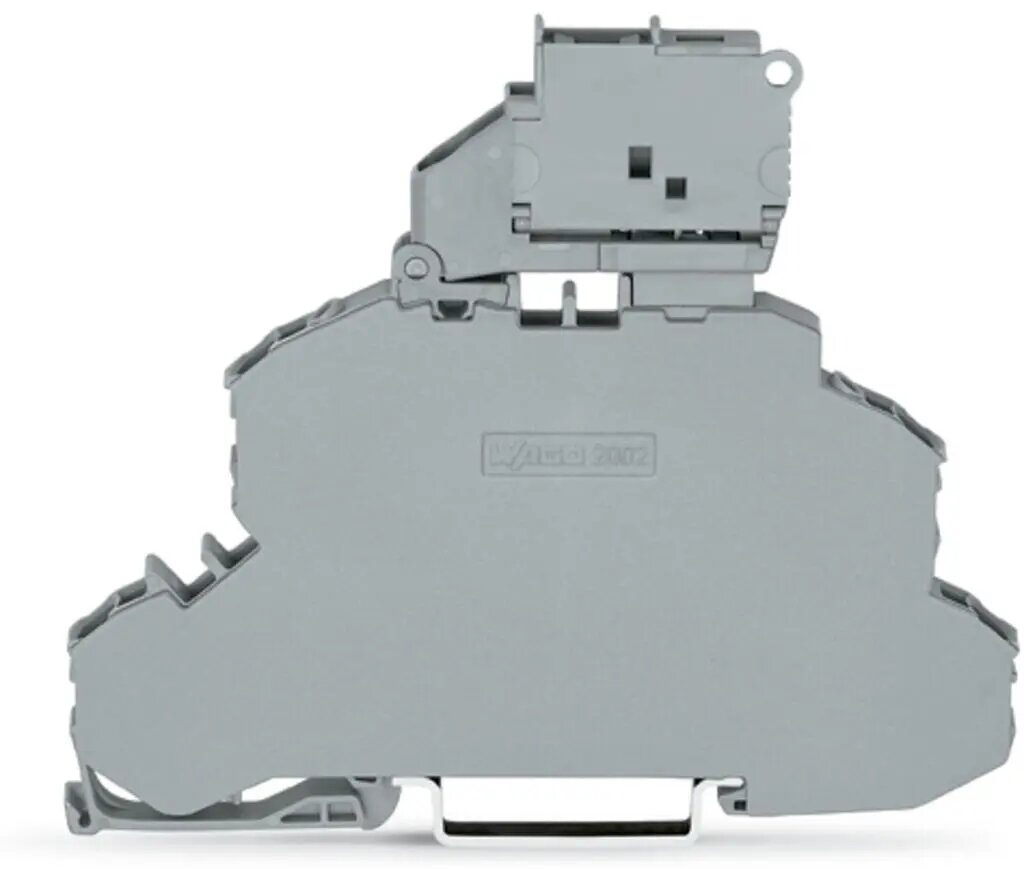

Wago TOPJOB S 2002-2611 divstāvu drošinātāju spailes bloks, 2.5mm², Push-In savienojums

Wago TOPJOB S 2002-2611 ir augstas veiktspējas divstāvu spaiļu bloks ar drošinātāja turētāju, kas paredzēts efektīvai elektroenerģijas sadalei un ķēžu aizsardzībai rūpnieciskās vadības sistēmās. Šis komponents ir paredzēts 2,5 mm² vadītājiem un izmanto progresīvo Push-in CAGE CLAMP tehnoloģiju, lai nodrošinātu uzticamus un apkopi neprasošus savienojumus. Kompaktā divstāvu arhitektūra maksimāli palielina vietu vadības skapjos, savukārt integrētais drošinātāja turētājs nodrošina būtisku aizsardzību jutīgām iekārtām.

Priekšrocības

Šis spaiļu bloks piedāvā ievērojamu vietas ietaupījumu, pateicoties tā divstāvu konstrukcijai, kas ļauj palielināt vadu blīvumu ierobežotā skapja telpā. Push-in CAGE CLAMP tehnoloģija atvieglo ātru uzstādīšanu, ļaujot tieši ievietot cietos vadītājus un smalkstīgu vadītājus ar uzgaļiem bez nepieciešamības pēc speciāliem instrumentiem. Izturīgā konstrukcija nodrošina ilgtermiņa izturību pret vibrācijām un elektrisko stabilitāti, bet integrētā drošinātāja funkcionalitāte vienkāršo ķēdes projektēšanu, apvienojot savienojumu un aizsardzību vienā kompaktā vienībā.

Piemērots

• Rūpniecisko vadības skapju elektroinstalācijai
• Ķēžu aizsardzības lietojumiem ar drošinātājiem
• Bīstamām vidēm, kurām nepieciešama ATEX, CSA un IECEx atbilstība
• Sistēmām, kurām nepieciešams augsts elektriskā sadalījuma blīvums

Kad tas var nebūt piemērots

Šis spaiļu bloks nav paredzēts lietošanai ar vadītājiem, kas pārsniedz norādīto šķērsgriezuma diapazonu, vai lietojumiem, kuros nepieciešami tiešie caurejošie savienojumi bez drošinātāja, ja vieta nav ierobežojošs faktors. Tas arī nav piemērots vidēm, kas pārsniedz oficiālajā tehniskajā dokumentācijā noteiktos termiskos vai elektriskos parametrus.

Galvenās specifikācijas

• Vadītāja šķērsgriezums: 0,25 mm² līdz 4 mm²
• Savienojuma tehnoloģija: Push-in CAGE CLAMP

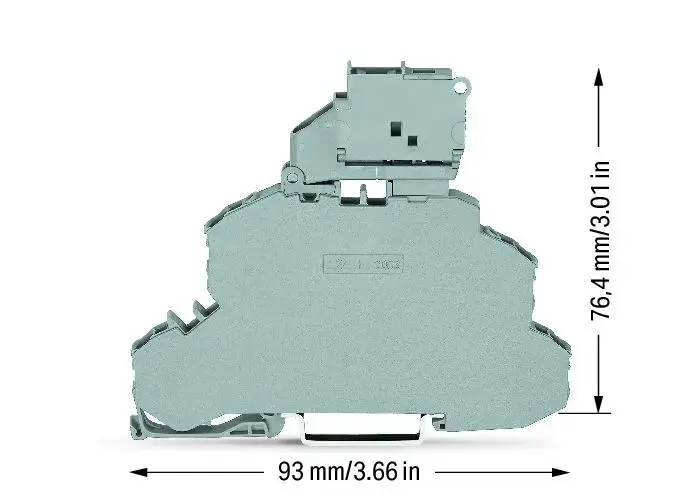

• Platums: 6,2 mm
• Augstums: 93 mm
• Sertifikācija: ATEX, CSA, IECEx
• Konstrukcija: Divstāvu spaiļu bloks ar drošinātāju

Kā lietot

Lai uzstādītu, noņemiet vadītāja izolāciju 10 līdz 12 mm garumā. Cietiem vadītājiem vai smalkstīgiem vadītājiem ar uzgaļiem vienkārši ievietojiet vadu tieši spailes punktā, līdz tas ir pilnībā ievietots. Smalkstīgiem vadītājiem bez uzgaļiem izmantojiet piemērotu instrumentu, lai pirms ievietošanas atvērtu spaili. Pārliecinieties, ka drošinātājs ir pareizi ievietots atvāžamajā turētājā, lai pabeigtu ķēdes aizsardzību.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka vadītāja izmērs atbilst 0,25 mm² līdz 4 mm² diapazonam.
• Apstipriniet, ka drošinātāja nomināls atbilst jūsu ķēdes aizsardzības prasībām.
• Pārliecinieties, ka uz montāžas sliedes ir pietiekami daudz vietas 6,2 mm platumam.
• Pārbaudiet saderību ar vietējiem bīstamo zonu noteikumiem, ja uzstādāt sprādziendrošās zonās.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka strāvas padeve ir atslēgta pirms jebkādu elektroinstalācijas darbu vai drošinātāja nomaiņas veikšanas. Regulāri pārbaudiet spaiļu bloku, vai nav nodiluma vai termiskā stresa pazīmju vidēs ar augstu vibrāciju, lai saglabātu optimālu savienojuma integritāti.
