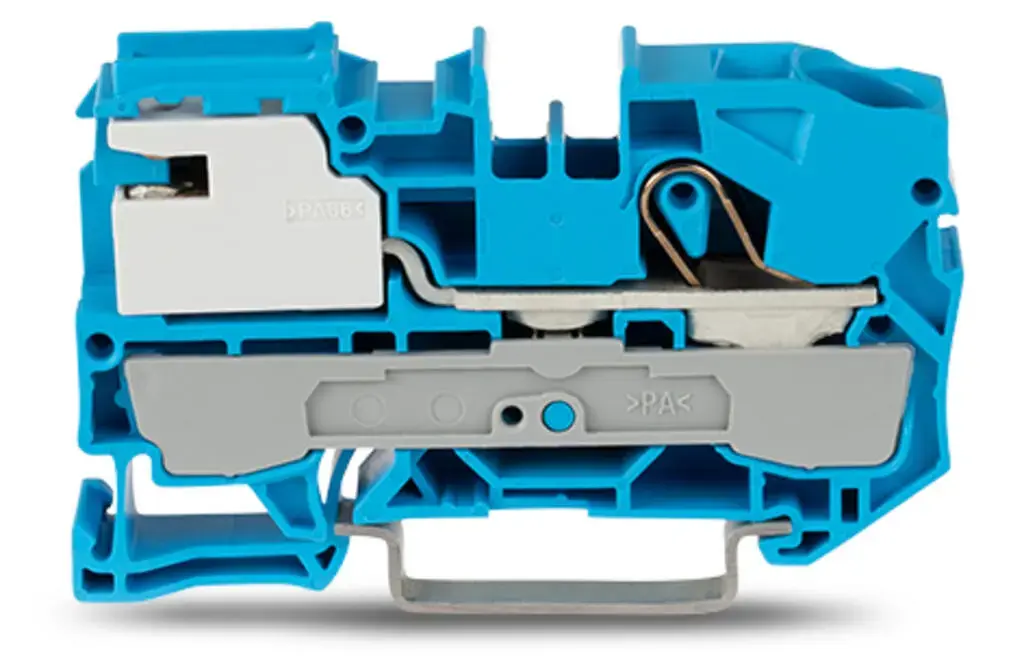

Wago 2010-7114 Zila 1 vadītāja neitrāles atvienošanasspaile ar Push-in CAGE CLAMP tehnoloģiju

Wago 2010-7114 zils 1 vada neitrālais atvienošanas spaiļu bloks ir paredzēts profesionālām elektroinstalācijām, vadības paneļiem un sadales skapjiem. Izmantojot moderno Push-in CAGE CLAMP savienojuma tehnoloģiju, šis spaiļu bloks nodrošina drošu, uzticamu un efektīvu elektroinstalāciju. Katrā iepakojumā ir 25 gabali, padarot to par praktisku izvēli lielākiem elektroinstalācijas projektiem un strukturētai montāžai.

Priekšrocības

Šis spaiļu bloks ievērojami vienkāršo vadu pievienošanu, padarot instalācijas procesu ātrāku un vieglāku. Integrētā Push-in CAGE CLAMP tehnoloģija ir ideāli piemērota visu veidu vadītājiem, ļaujot tieši ievietot viendobuma un daudzdzīslu vadītājus ar uzgaļiem bez instrumentu palīdzības. Tā spraudņa konstrukcija uzlabo darba efektivitāti, vienlaikus saglabājot stabilu un drošu kontaktu. Zilā krāsa palīdz nepārprotami identificēt neitrālā vadītāja funkciju elektroinstalācijas shēmā.

Piemērots

• Profesionālām elektroinstalācijām
• Vadības paneļu elektroinstalācijai
• Sadales skapju montāžai
• Neitrālā vadītāja atvienošanas uzdevumiem

Kad produkts var nebūt piemērots

Šis spaiļu bloks var nebūt piemērots lietojumiem, kur vadītāja šķērsgriezums neatbilst norādītajam diapazonam no 0.5 mm² līdz 16 mm². Tas nav paredzēts arī gadījumiem, kad vadu izolācijas noņemšanas garums nav robežās no 17 līdz 19 mm.

Galvenie tehniskie dati

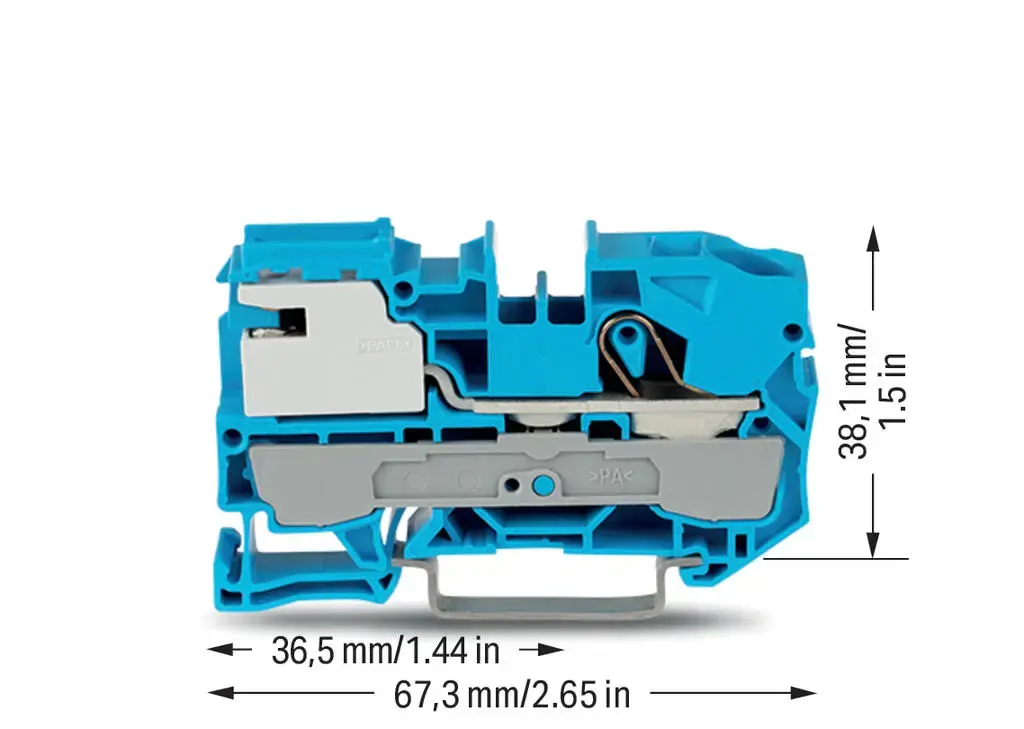

• Platums: 10 mm
• Augstums: 67.3 mm
• Vadītāja šķērsgriezuma diapazons: no 0.5 mm² līdz 16 mm²
• Nepieciešamais izolācijas noņemšanas garums: no 17 līdz 19 mm
• Savienojuma tehnoloģija: Push-in CAGE CLAMP
• Polu skaits: 1 vada
• Krāsa: Zila
• Daudzums iepakojumā: 25 gabali

Kā lietot

Lai izmantotu Wago 2010-7114 neitrālo spaiļu bloku, sagatavojiet vadītāju, noņemot izolāciju 17 līdz 19 mm garumā. Viendobuma vadītājiem vai daudzdzīslu vadītājiem ar uzgaļiem vienkārši iespiediet vadu tieši spaiļu atverē bez instrumentiem. Cita veida vadītājiem izmantojiet atbilstošu darbarīku spailes atvēršanai, ievietojiet vadītāju un atlaidiet rīku, lai nodrošinātu fiksāciju. Pirms strāvas padeves ieslēgšanas pārliecinieties, ka vadītājs ir ievietots līdz galam un stingri nofiksēts.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka vadītāju šķērsgriezums atbilst diapazonam no 0.5 mm² līdz 16 mm².
• Pārbaudiet, vai neitrālā atvienošanas funkcija atbilst jūsu sistēmas prasībām.
• Pārliecinieties, ka jums ir pieejams atbilstošs darbarīks vadu montāžai, ja nepieciešams.
• Salīdziniet iepakojuma daudzumu (25 gabali) ar sava projekta kopējām vajadzībām.

Lietošanas ieteikumi

Pirms elektrisko komponentu uzstādīšanas vai apkopes vienmēr atvienojiet barošanas avotu. Pārliecinieties, ka vadītāju izolācija ir noņemta precīzi ieteiktajā garumā no 17 līdz 19 mm, lai garantētu drošu un uzticamu savienojumu.
