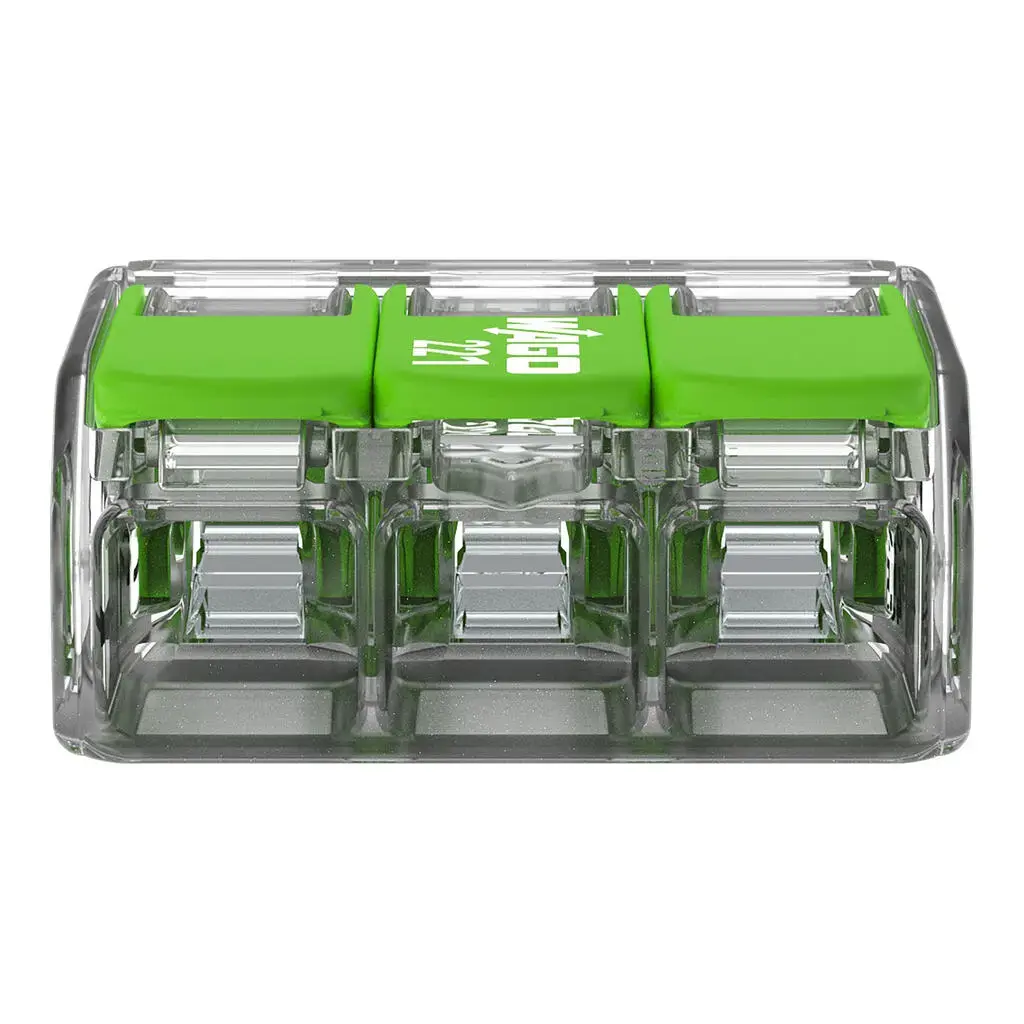

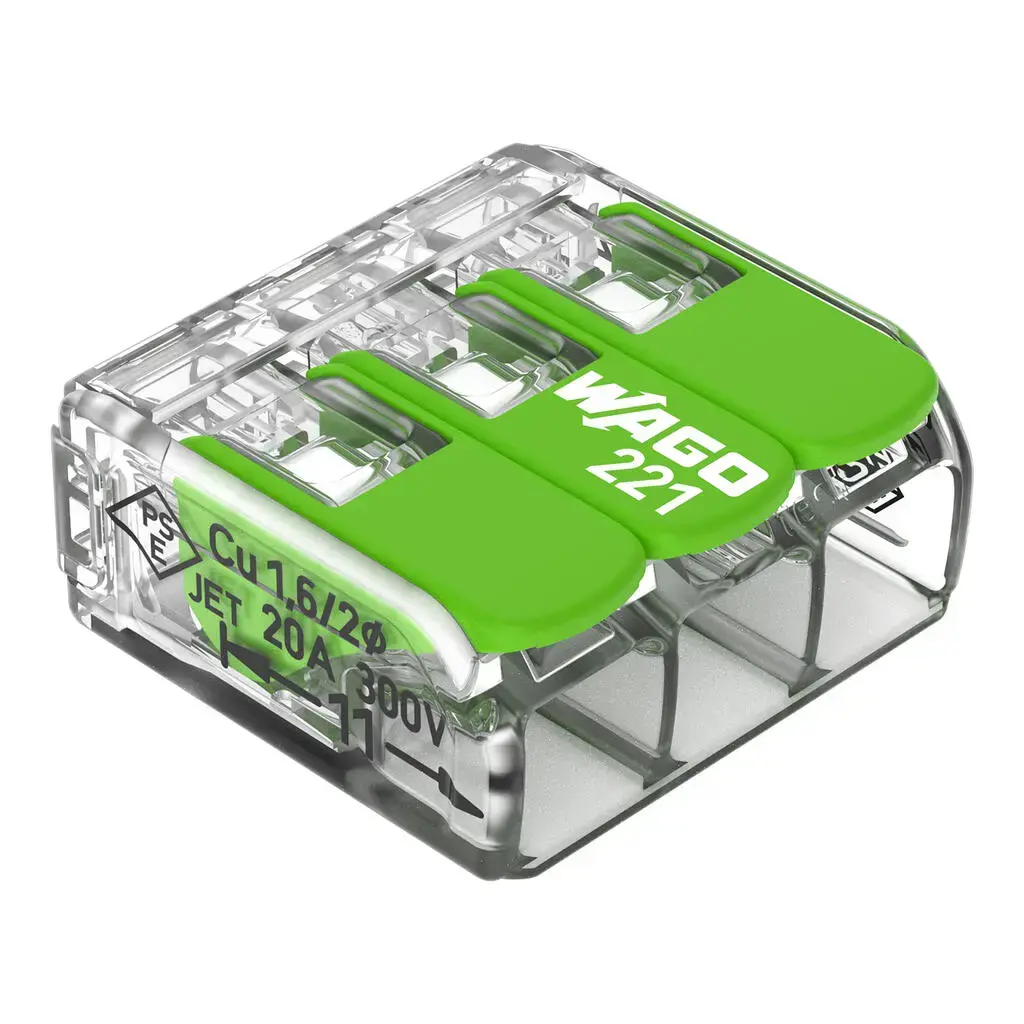

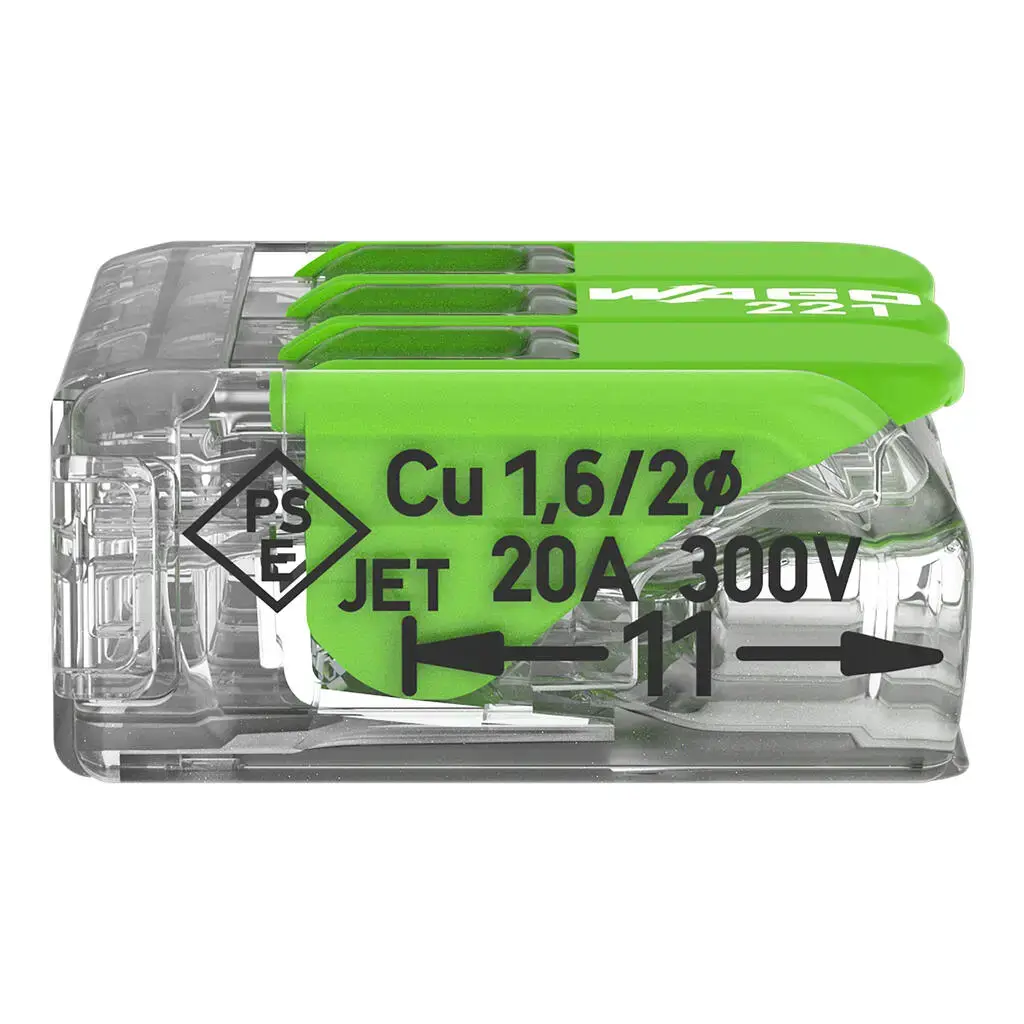

Wago 221-423 3-vietu savienojuma spaile 0.14 - 4 mm² vadiem

Wago 221-423 3-vadu sviras savienotājs ir kompakts un uzticams risinājums elektrisko vadītāju savienošanai. Šis savienotājs ir paredzēts viendzīslu, daudzdzīslu un smalkstieplu vadu savienošanai ar šķērsgriezumu no 0,14 līdz 4 mm². Pateicoties intuitīvajai sviras darbības sistēmai, uzstādīšana notiek bez instrumentu palīdzības, padarot šo produktu par būtisku sastāvdaļu modernās sadales kārbās un elektriskajās sistēmās.

Priekšrocības

Galvenā šī savienotāja priekšrocība ir lietotājam draudzīgā sviras tehnoloģija, kas ievērojami vienkāršo montāžas procesu un novērš nepieciešamību pēc speciāliem instrumentiem. Kompaktie izmēri ļauj efektīvi izmantot vietu šaurās sadales kārbās, savukārt caurspīdīgais korpuss nodrošina vizuālu kontroli, lai pārliecinātos, ka vadi ir pareizi ievietoti un atbilstoši noizolēti. Izturīgā konstrukcija garantē pastāvīgu spiediena spēku, uzturot stabilu elektrisko kontaktu pat vibrāciju vai termiskās izplešanās apstākļos.

Piemērots

• Vara viendzīslu un daudzdzīslu vadītāju savienošanai
• Elektroinstalācijas darbiem dzīvojamās un komerciālās sadales kārbās
• Apgaismojuma sistēmām un moduļu pieslēguma shēmām
• Ātrai elektrisko ķēžu remontam vai pagarināšanai

Šis savienotājs nav paredzēts lietošanai ar alumīnija vadītājiem, ja vien netiek izmantota atbilstoša kontaktpasta. Tas arī nav piemērots augstas strāvas rūpnieciskām iekārtām, kas pārsniedz 4 mm² vadu nominālo ietilpību, kā arī vidēm, kur savienotājs var tikt pakļauts tiešai mitruma iedarbībai bez atbilstoša aizsargkorpusa.

Galvenās specifikācijas

• Savienojuma veids: Sviras atsperes spailes
• Pieslēguma punktu skaits: 3
• Vadu šķērsgriezuma diapazons: no 0,14 līdz 4 mm²
• Izmēri: platums 18,8 mm, dziļums 18,6 mm, augstums 8,4 mm
• Korpusa materiāls: Caurspīdīga, karstumizturīga plastmasa

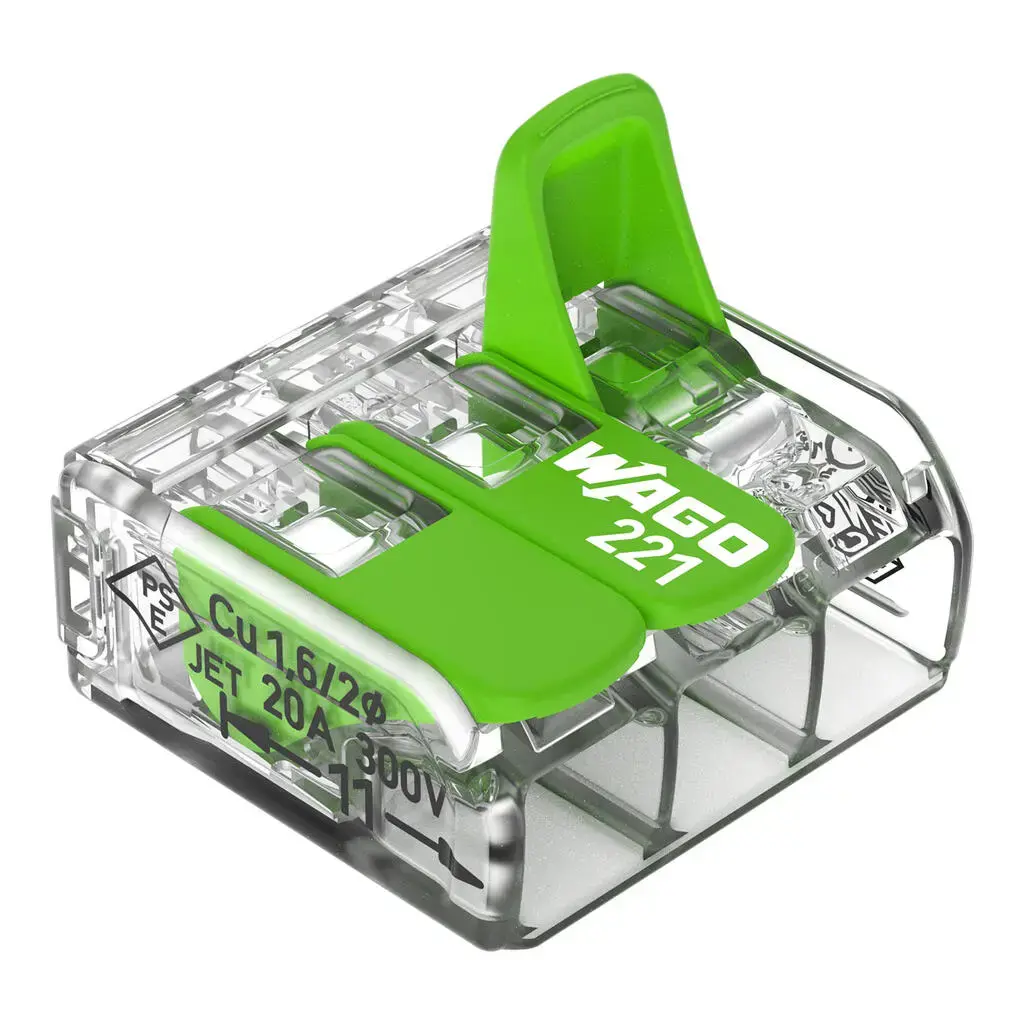

Lai izmantotu savienotāju, vispirms noņemiet izolāciju no vada ieteicamajā garumā. Paceliet oranžo sviru atvērtā pozīcijā, ievietojiet vadītāju līdz galam spailē un pēc tam nospiediet sviru atpakaļ uz leju, lai droši nofiksētu vadu. Process ir identisks visiem trim portiem, kas ļauj kārtīgi un organizēti savienot vairākus vadus.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka vada šķērsgriezums atbilst 0,14 līdz 4 mm² diapazonam
• Pārbaudiet, vai kopējā strāvas slodze nepārsniedz savienotāja nominālo kapacitāti
• Noskaidrojiet, vai uzstādīšanas videi ir nepieciešama papildu aizsardzība pret mitrumu vai putekļiem

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka strāvas padeve ir atslēgta pirms jebkādu elektrisko darbu veikšanas. Pārliecinieties, ka vads ir ievietots līdz galam un svira ir pilnībā aizvērta, lai nodrošinātu drošu un uzticamu savienojumu.
