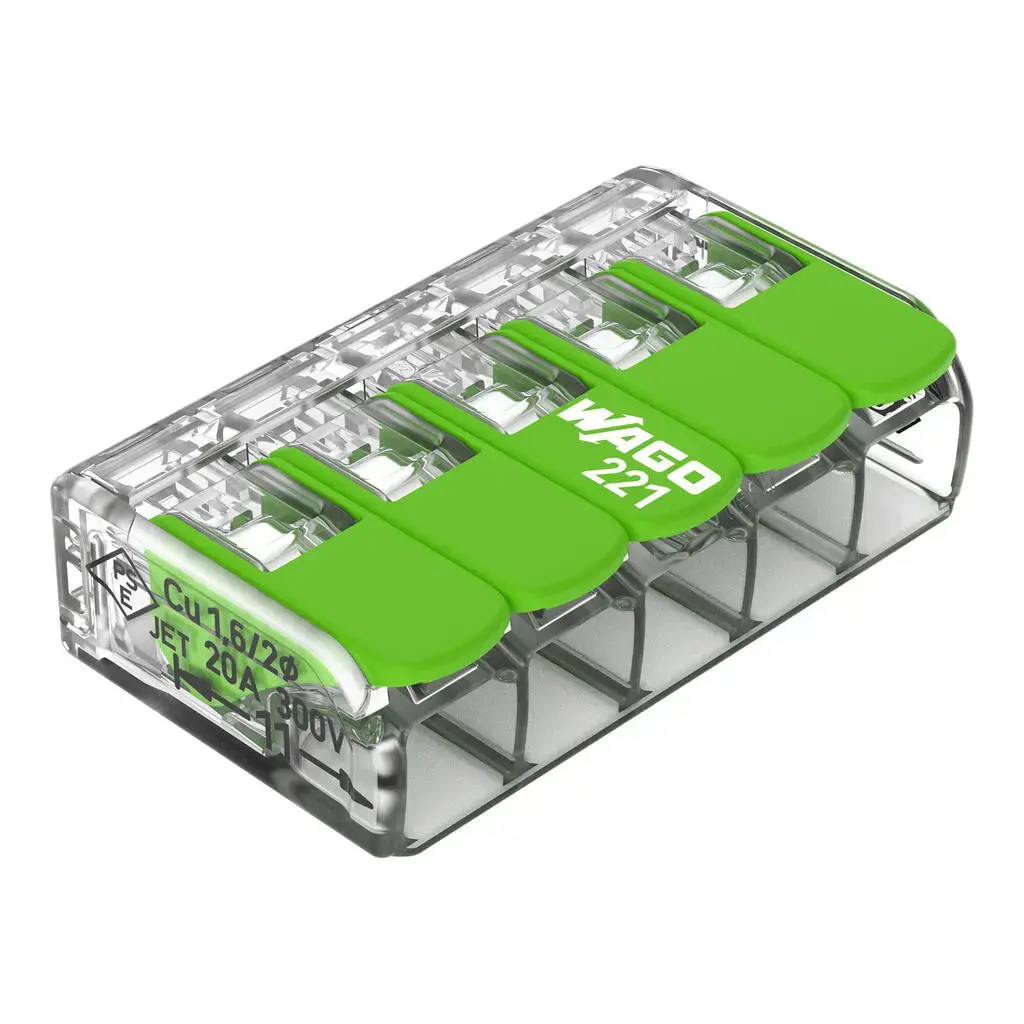

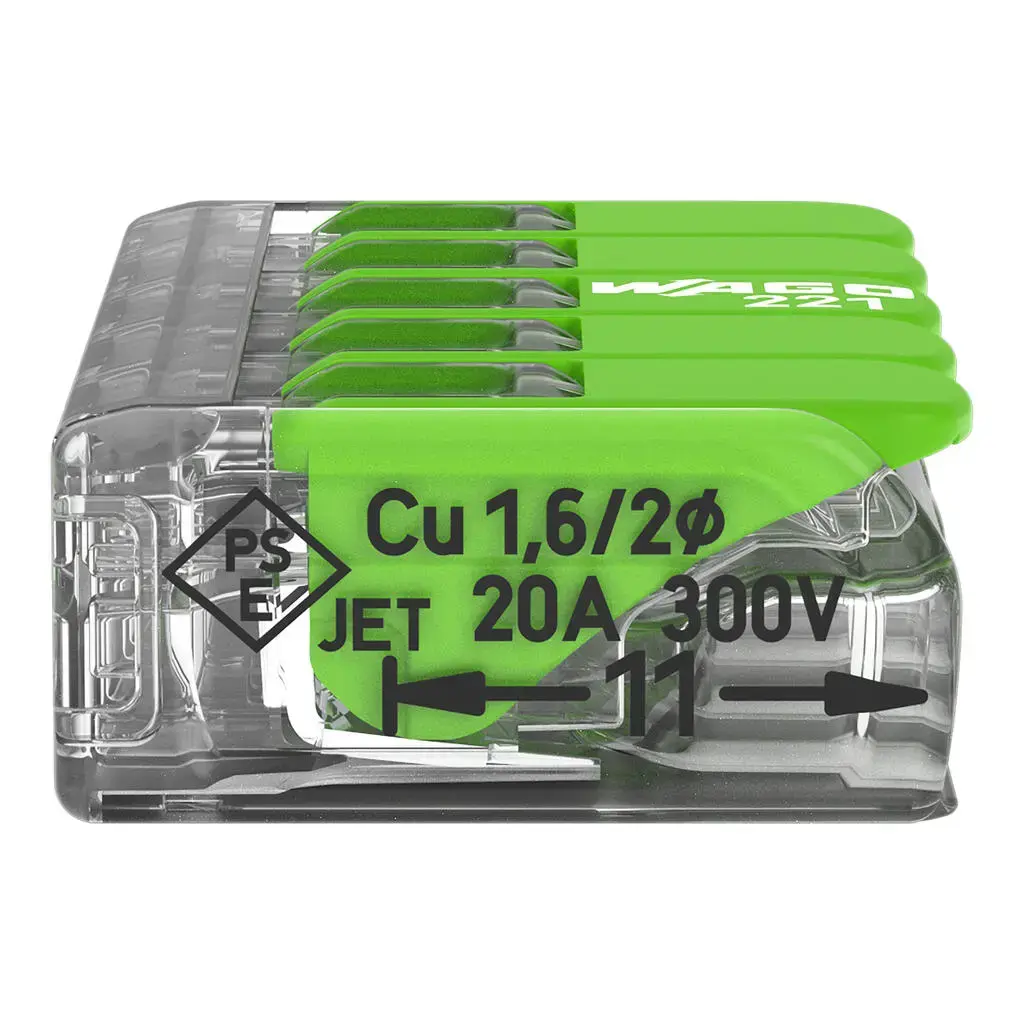

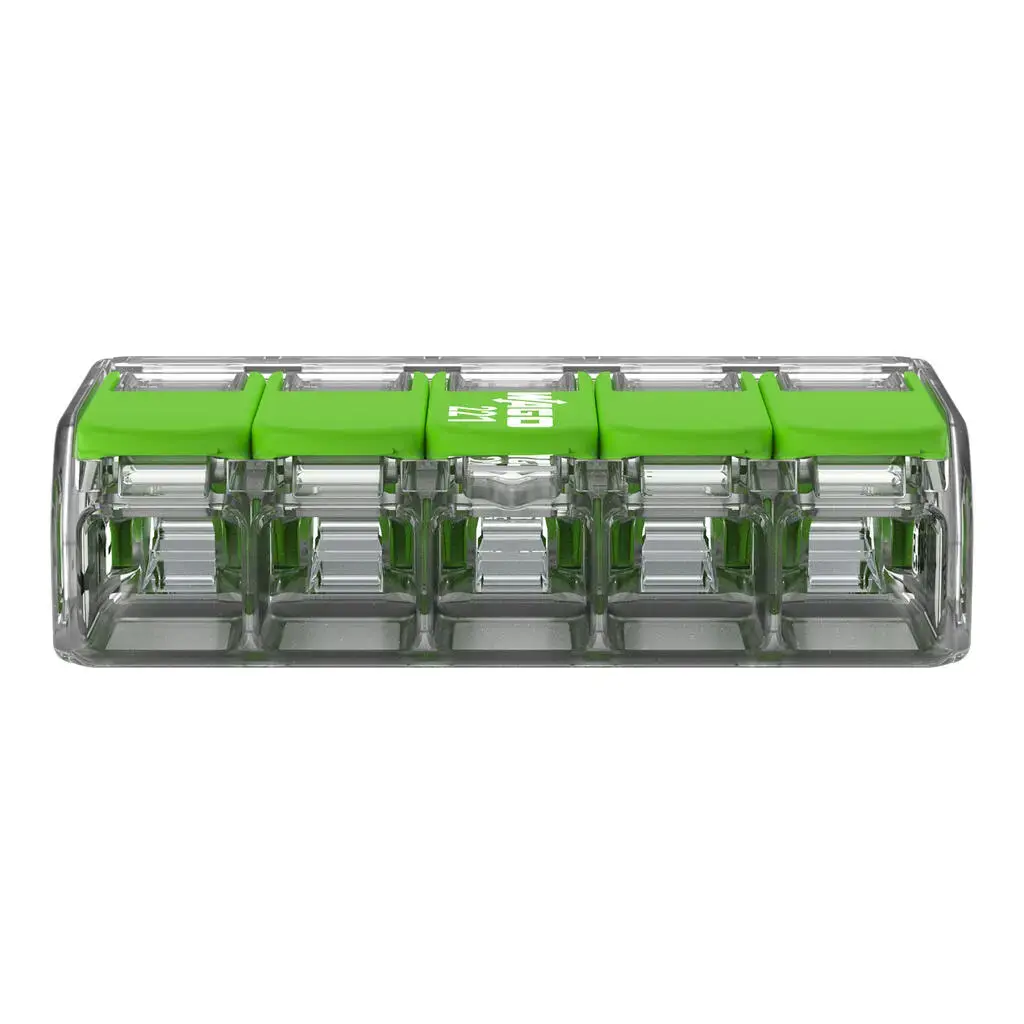

Wago 221 sērijas 5-vietīgs savienotājs 0.14 - 4 mm² vadiem

Wago 221 sērijas 5-vietīgais sviras savienotājs nodrošina uzticamu un efektīvu risinājumu elektrisko vadītāju savienošanai bez speciālu instrumentu nepieciešamības. Šis savienotājs ir paredzēts viendzīslu, daudzdzīslu un smalkstieplu vadītājiem ar šķērsgriezumu no 0,14 līdz 4 mm², nodrošinot drošu un pret vibrācijām noturīgu elektrisko kontaktu. Tā kompaktā konstrukcija ļauj ērti veikt uzstādīšanu šaurās vietās, padarot to par daudzpusīgu komponentu gan profesionālām elektroinstalācijām, gan mājas remontdarbiem.

Priekšrocības

Wago 221 sērijas galvenā priekšrocība ir lietotājam draudzīgais sviras mehānisms, kas ļauj ātri ievietot un izņemt vadus, neizmantojot skrūvgriežus vai citus instrumentus. Caurspīdīgais korpuss nodrošina vizuālu savienojuma pārbaudi, garantējot, ka vads ir pareizi novietots un izolācija noņemta atbilstošā garumā. Turklāt savienotāja kompaktie izmēri maksimāli palielina vietu sadales kārbās, bet augstas kvalitātes atsperu spailes tehnoloģija uztur pastāvīgu kontakta spiedienu neatkarīgi no termiskās izplešanās vai mehāniskās vibrācijas.

Piemērots

• Viendzīslu, daudzdzīslu un smalkstieplu vara vadītāju savienošanai
• Elektroenerģijas sadalei dzīvojamās un komerciālās ēkās
• Apgaismojuma sistēmu un griestu ventilatoru uzstādīšanai
• Sadales kārbu un vadības paneļu elektroinstalācijai
• Īslaicīgām un pastāvīgām elektrisko ķēžu modifikācijām

Kad tas var nebūt piemērots

Šis savienotājs ir paredzēts tikai vara vadītājiem, un to nedrīkst izmantot ar alumīnija vadiem, ja vien netiek lietota atbilstoša kontaktpasta. Tas nav paredzēts rūpnieciskiem lietojumiem ar augstu strāvas stiprumu, kas pārsniedz tā nominālo jaudu, kā arī lietošanai vidē ar augstu mitrumu vai kodīgām ķimikālijām bez papildu aizsargkorpusiem.

Galvenās specifikācijas

• Savienotāja tips: 5-vietīgs sviras savienotājs
• Vada šķērsgriezuma diapazons: no 0,14 līdz 4 mm²
• Izmēri: platums 30 mm, dziļums 18,6 mm, augstums 8,4 mm
• Savienojuma tehnoloģija: CAGE CLAMP atsperu spiediens
• Iepakojuma daudzums: 250 vienības

Kā lietot

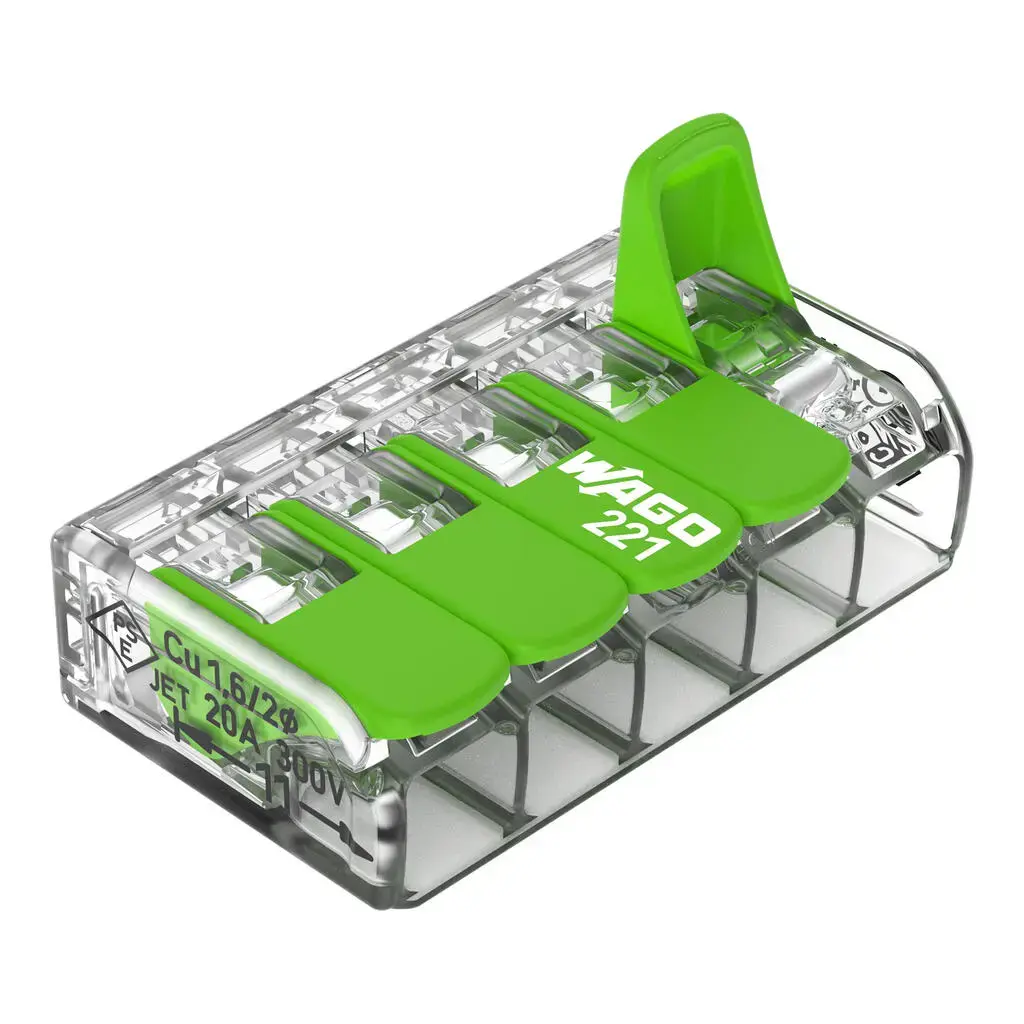

Lai izmantotu savienotāju, noņemiet izolāciju no vada ieteicamajā 11 mm garumā. Paceliet oranžo sviru atvērtā pozīcijā, pilnībā ievietojiet vadītāju spailē un pēc tam nospiediet sviru atpakaļ uz leju, lai nostiprinātu vadu. Atkārtojiet šo procesu katrai no piecām pieslēgvietām pēc nepieciešamības. Pārliecinieties, ka vads ir pilnībā ievietots un svira ir pilnībā aizvērta, lai garantētu drošu un uzticamu savienojumu.

Kas jāņem vērā pirms pirkuma

• Pārbaudiet kopējo vadītāju skaitu, kas nepieciešams jūsu ķēdei
• Pārliecinieties, ka vada šķērsgriezums ir diapazonā no 0,14 līdz 4 mm²
• Pārbaudiet, vai uzstādīšanas vide ir sausa un aizsargāta
• Apstipriniet, ka vadītāji ir izgatavoti no vara

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka pirms jebkādu elektrisko darbu veikšanas ķēde ir atvienota no strāvas. Pārbaudiet, vai vada izolācija ir noņemta pareizā garumā, lai novērstu kailu vadītāju atrašanos ārpus korpusa.
